3D Studio MAX でシーンを作る - モデリング（５） [iPentec 3DCG]

さあ、モデリングもいよいよ終盤です。

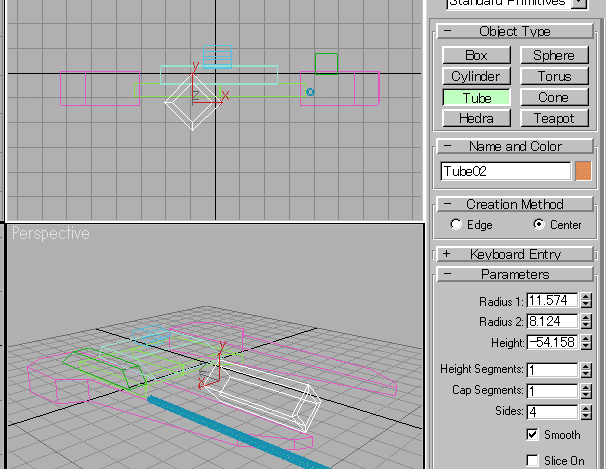

まず作成タブから Tube を選びます、そして Sides を４にします（上図参照）これでチューブを作ってみましょう。~
ここで、４５度ｚ軸方向に回転させましょう。下図のようになるはずです。

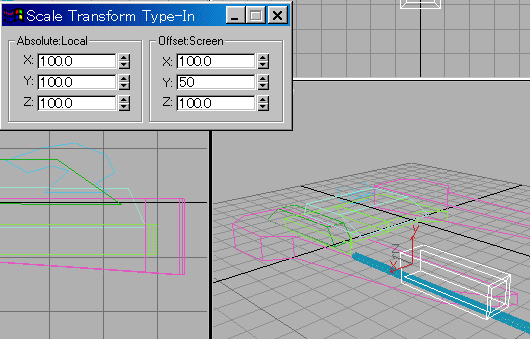

ここで、ｙ軸方向に５０％圧縮します。拡大縮小アイコンを右クリックです。
後は位置合わせです。位置は下の方の図を参照してください。~

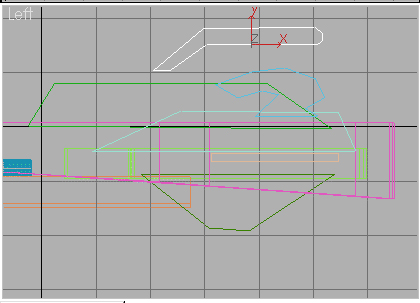

さて、次に、エンジンノズルを作りましょう、下図のような図形を Line で作りましょう、

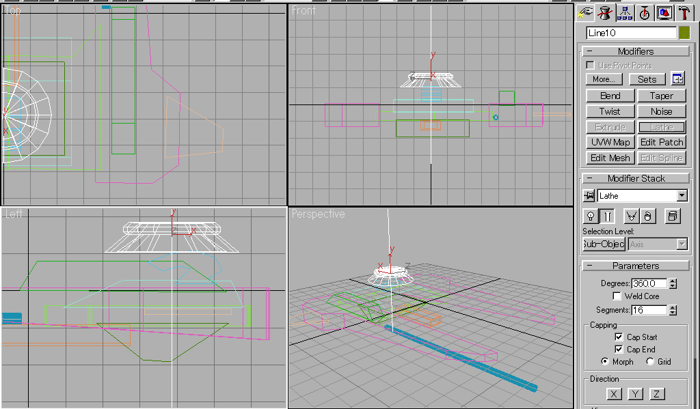

そして、編集タブから Lathe ボタンを押します、すると下図のようになります。

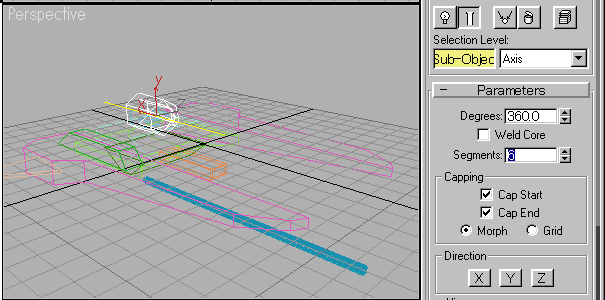

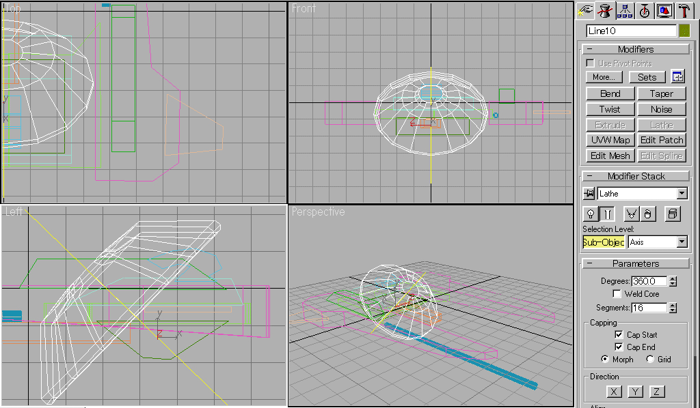

ここで、Sub-Object ボタンを押して黄色くしましょう（下図参照）、そして、黄色くなった軸の所へカーソルを持っていき回転させてみましょう。回転方法はオブジェクトと同じです。

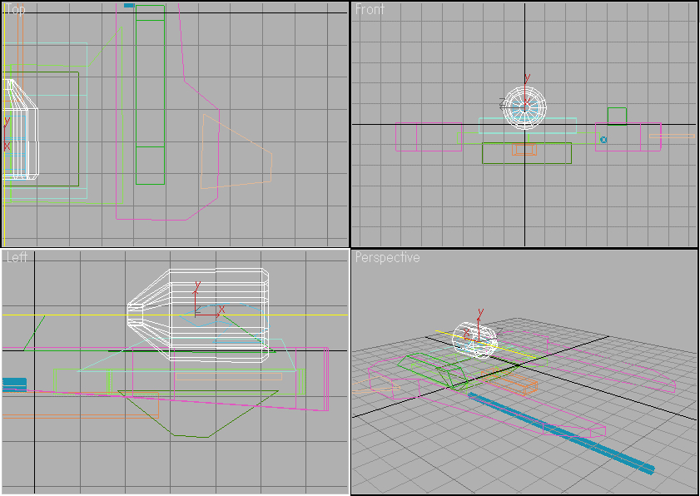

軸を、この位置まで回転させて、その後移動させましょう。

これで、ノズルができました、Sub-Object ボタンを押して解除した後、オブジェクトを移動させましょう。

Clone でコピーを作って配置します。

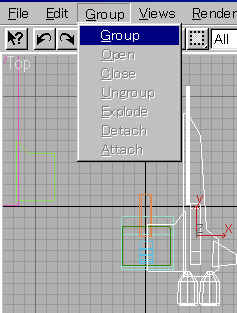

ここで左図のように、片側のパーツ群を選択して Group メニューから Group を選びます

ダイアログがでてくるので　好きな名前を入力します、こうすることでグループかができます。

グループ化されたオブジェクトを選び、Clone して Mirror して、対称な反対側を作ります。

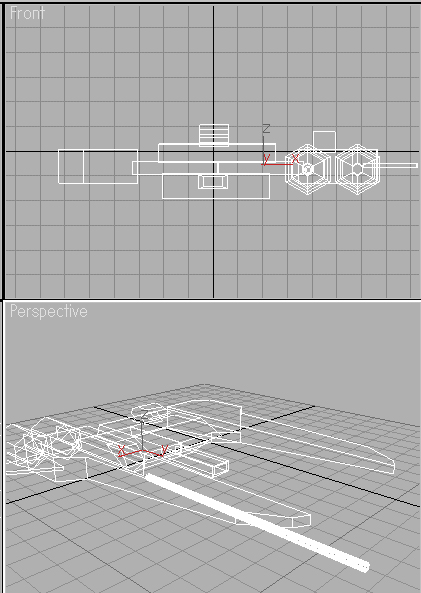

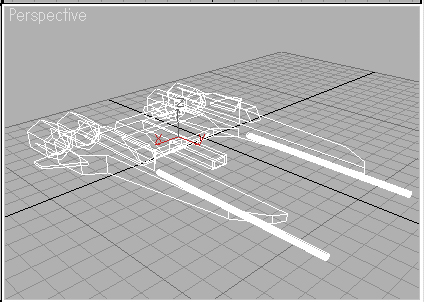

このようにできあがるはずです。~
これでモデリングは完成です。]

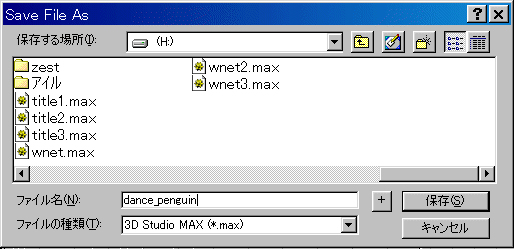

セーブしておきましょう。
