ボルトを作る - モデリング２

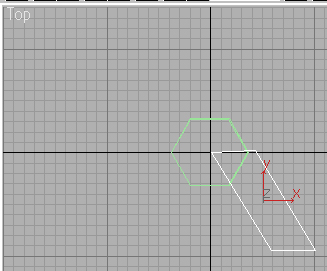

では、今度は下の図のような図形を書いてください

これを、Lathe で回転させます。下の図のような形にします。

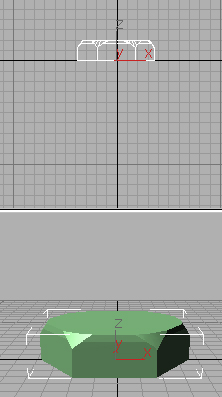

このオブジェクトを、下の図のような位置にあわせます

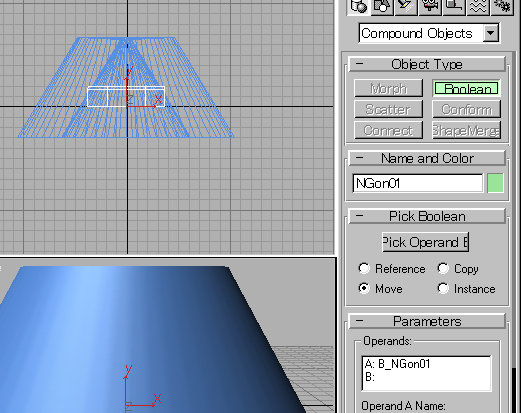

６角形の方を選択しておいて、作成タブの、ジオメトリ作成の Compound Objects の Boolear を選びます Pick Object B で先ほど作った図形を選択します。

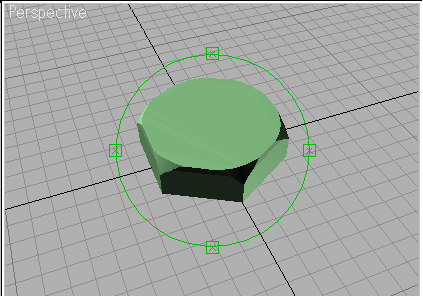

すると、下図のようになります！！
どうでしょうか。ボルトによくある頭の部分の面取りが再現できました。Boolean 演算の威力を十分に発揮したエディット方法の一例だと思います。

かなりいい感じに仕上がりました。
