見栄えのいい切削した金属を作る

今回は見栄えのいい切削した金属を作ります、前回の続きのようなものです。

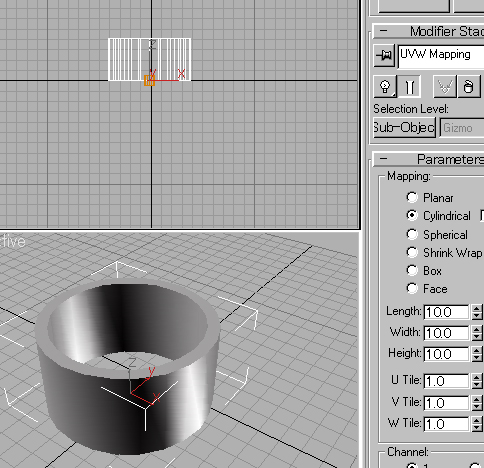

まずチューブを作成します

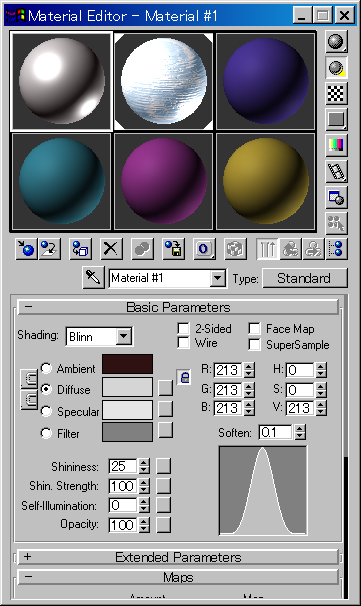

マテリアルエディターを開きます。左上のを使います、まず、パラメーターを上図のように設定します

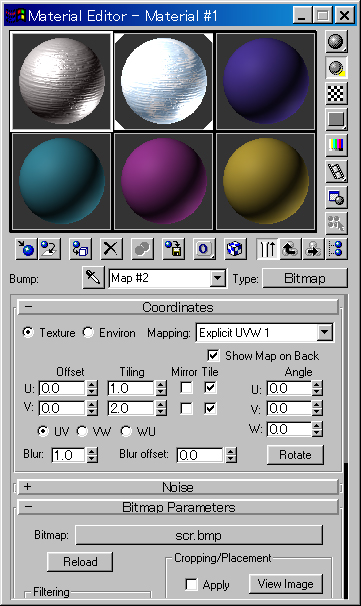

バンプマップにこのビットマップを使います。これは、紙に書いたものをスキャンし、ガンマ補正とコントラストを交互にかけて作成したマップです。

反射マップにこのビットマップを使います。とはいえ、これはWindows に添付されている雲の画像です。

タイリングの設定は２ぐらいにしておきましょう、

反射マップを適用しました、かなり明るい感じです、少し反射の度合いを下げてみたいです。

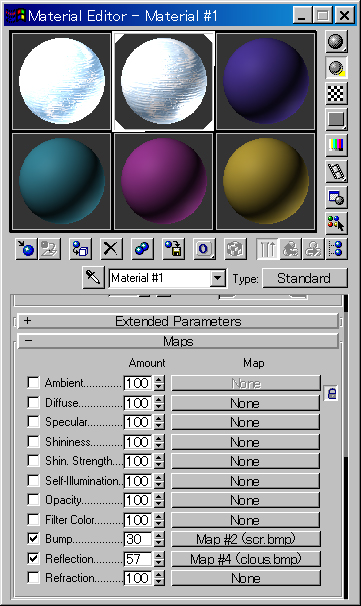

反射の度合いを下げて５７にしたものが、ひとつ右のマテリアルです。これをチューブに適応して レンダリングしました。

このような感じになります。なかなかいい感じですが、雲の絵がそのまま反射しているので、ちょっと変な感じです。

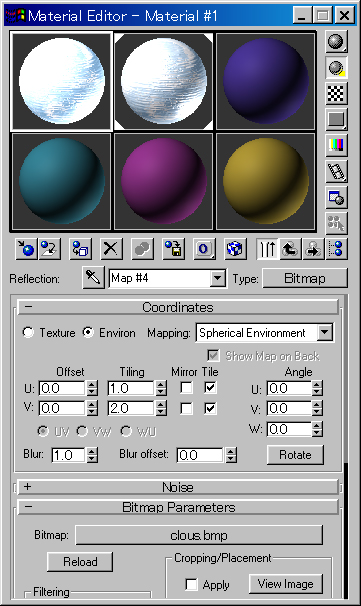

反射マップの方のタイリングを０．１にしてみます。~
これで、再びレンダリングするとこのようになります。

今度は金属らしくていい感じです。

ちなみに、反射マップを使わないとこのようになります。~
このように、見栄えのいい本物らしい金属は反射マップの設定が必要です。反射マップを設定するｊことで、金属らしい光沢が生まれます。また、この反射マップを適用したときに、以前紹介したバンプマップの有無の差が現れます。
