面を中心から外側に向かって傾ける手順を紹介します。

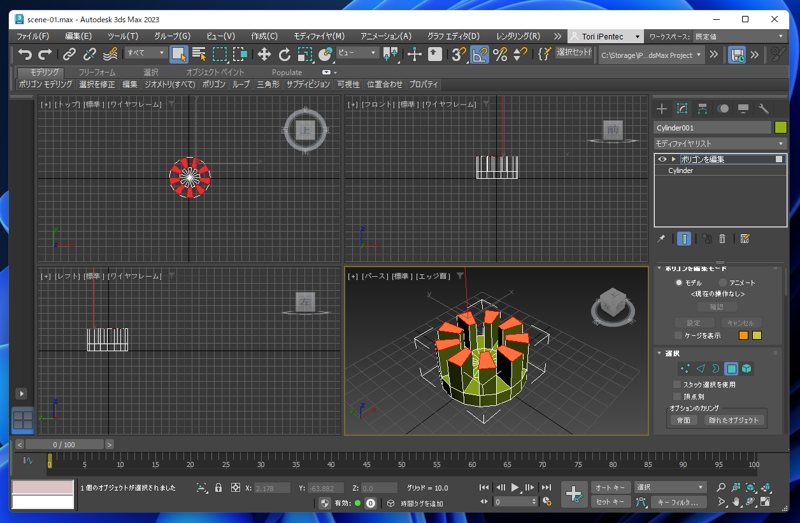

円柱を作成し、上部の面の一部のポリゴンを押し出した状態が下図です。
この状態から、選択されているポリゴンを外側に向かって傾けたいです。

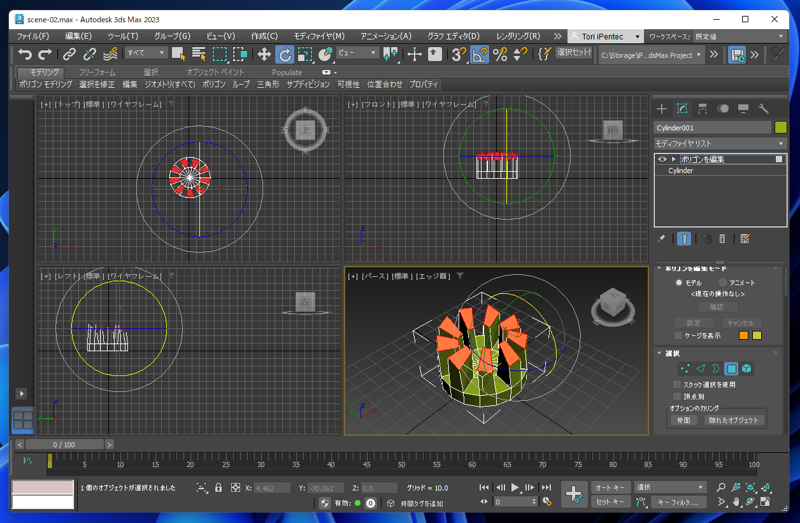

[選択して回転]ツールを利用してポリゴンを回転すると、ワールド座標で回転してしまうため、外側に向かって傾けられません。
座標軸を[ローカル]にした場合も同様に一方向に回転してしまいます。

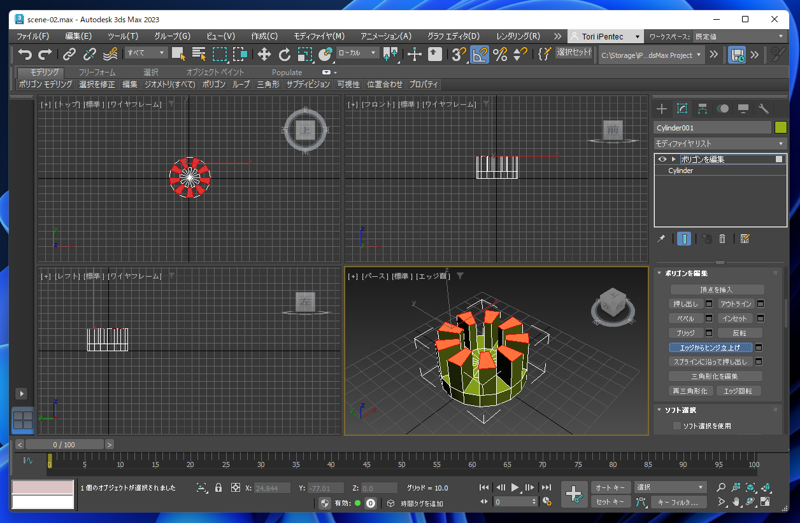

[エッジからヒンジ立ち上げ]ボタンをクリックしてヒンジ立てモードにします。
ヒンジ立ての場合も、同じ方向に角度がつき、中心から外側に向かって傾きません。

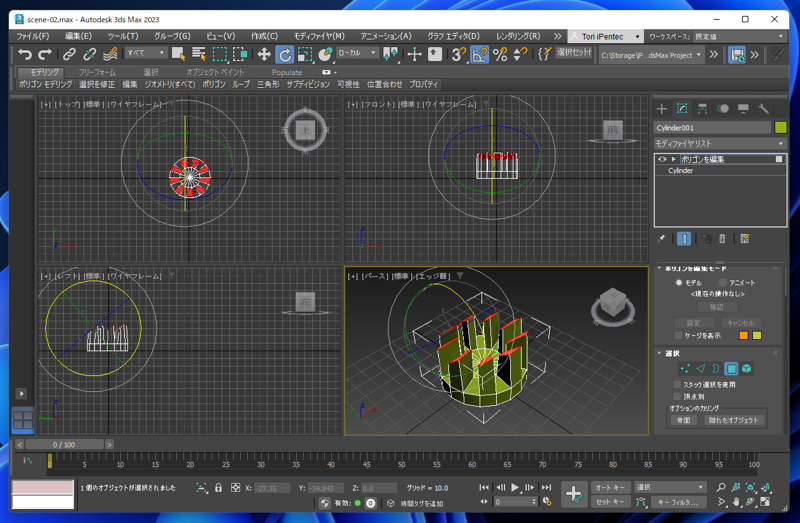

対象となるエッジを選択して移動する方法で、処理できます。
[ポリゴンを編集]モディファイヤを適用します。

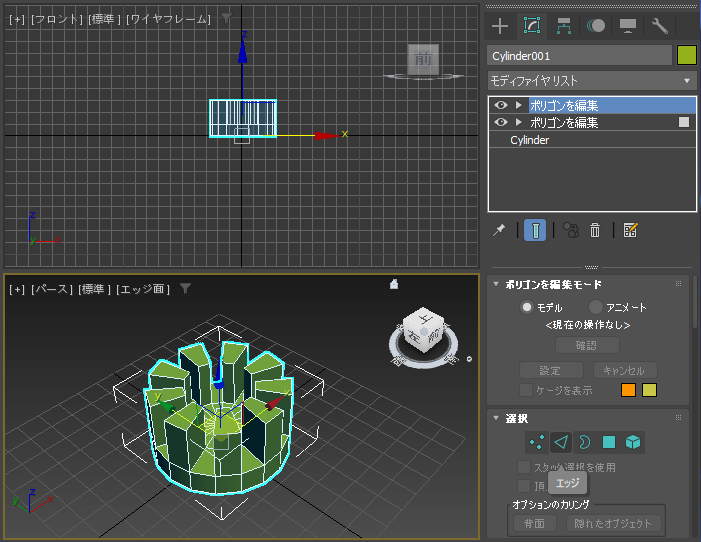

[エッジ]ボタン(三角形のアイコンボタン)をクリックしてエッジ選択モードにします。

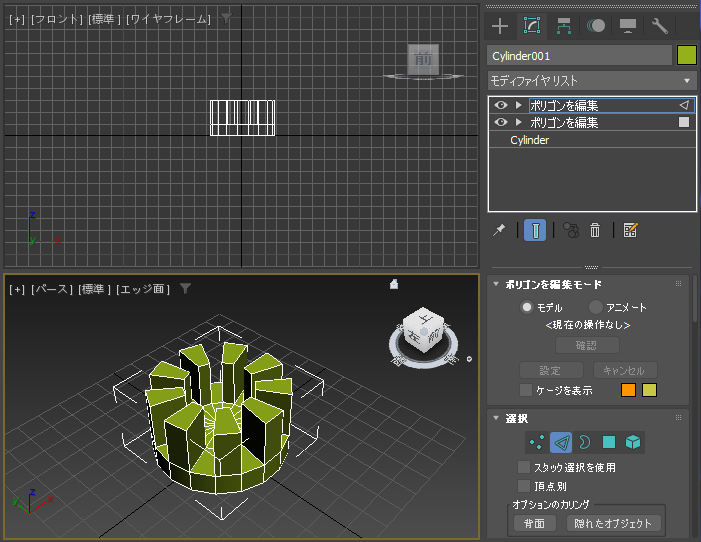

押し出したポリゴンの外側のエッジのみを選択します。

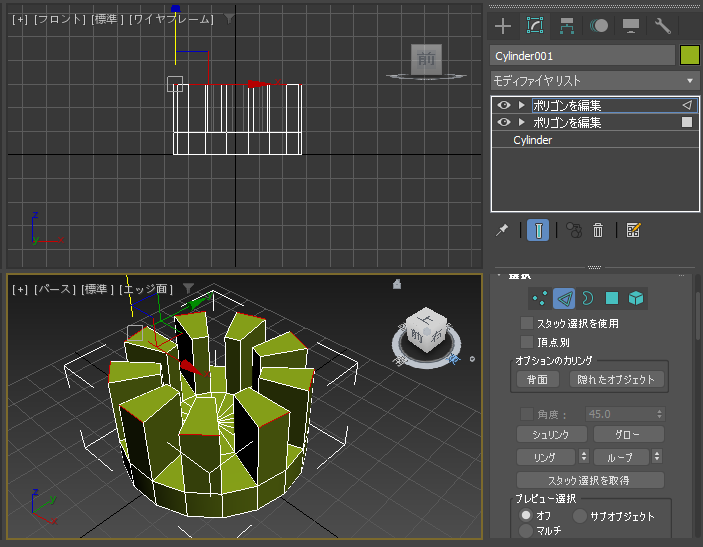

Z軸方向に移動します。

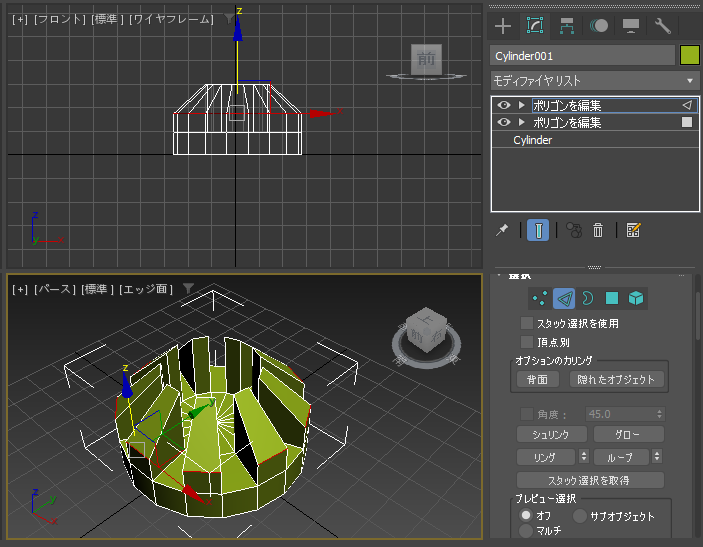

外側に向けて傾けた形状になります。

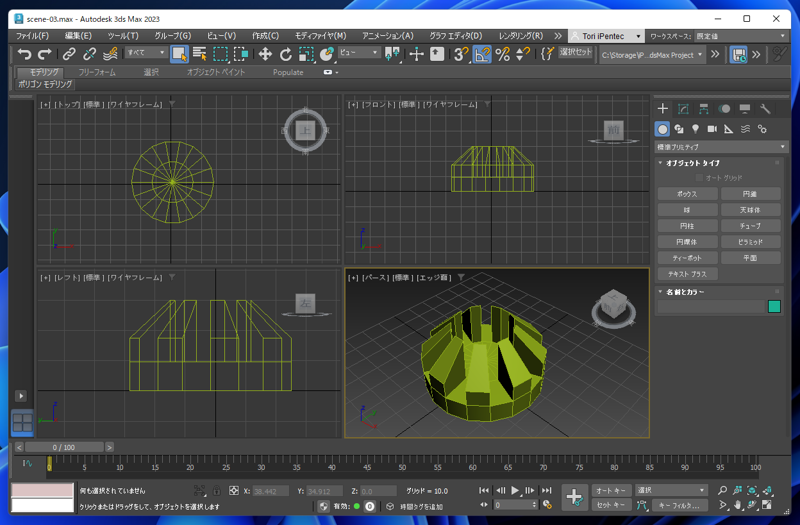

面を中心から外側に向かって傾ける操作ができました。
