指定したエッジのみに丸みをつける手順を紹介します。
下図のL字型のオブジェクトで、L字型の内側の面が交差する部分だけに丸みをつけたいとします。

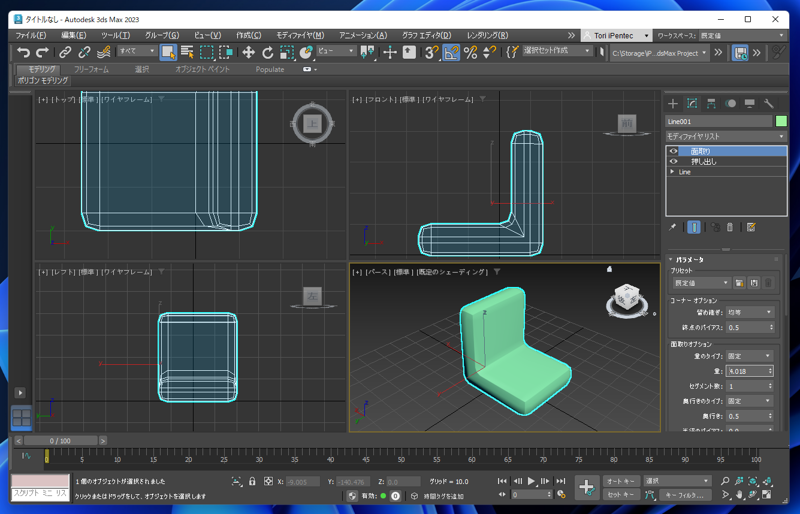

単純にジオメトリオブジェクトに[面取り]モディファイヤを適用して設定すると、オブジェクトのすべてのエッジに丸みがついてしまいます。
この記事では、指定したエッジのみに丸みをつける手順を紹介します。

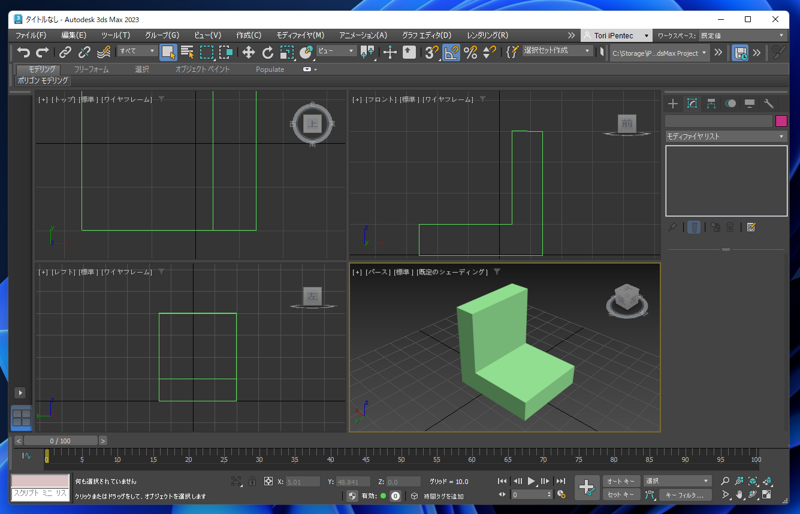

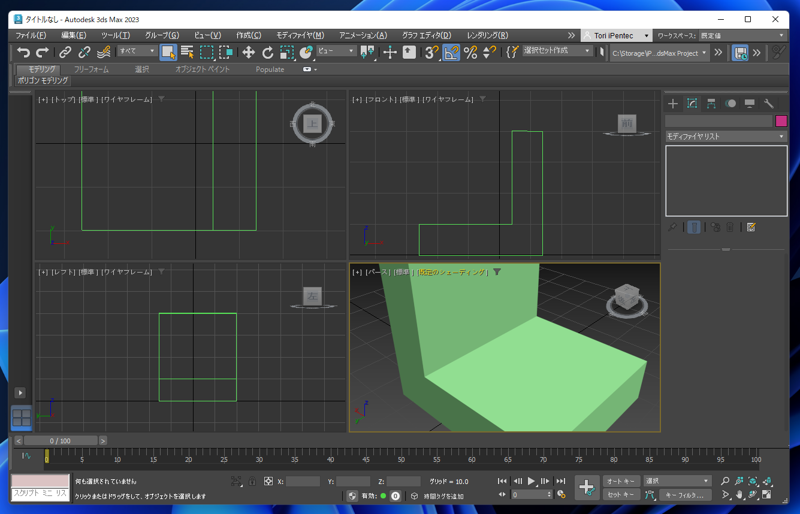

下図のL字型のジオメトリオブジェクトを用意します。

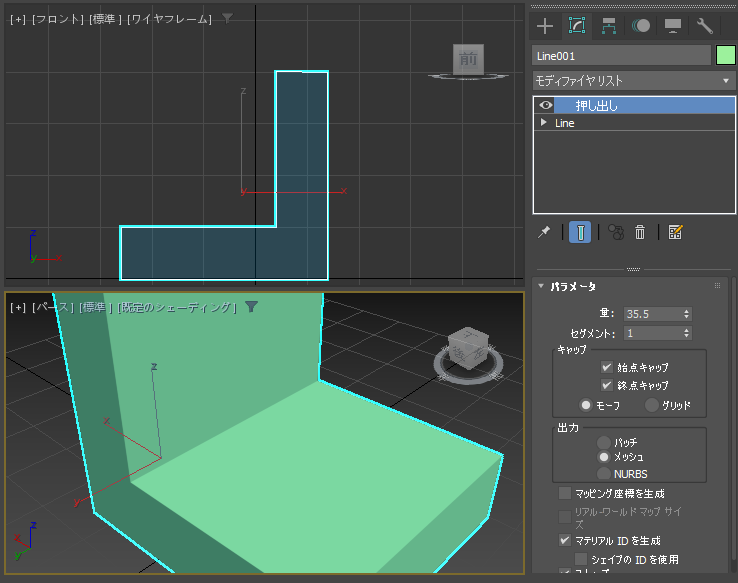

今回のL字型のオブジェクトはL字のシェイプを[押し出し]モディファイヤで押し出して作成しています。
(押し出しモディファイヤの操作はこちらの記事を参照)
コマンドパネルで[修正]タブをクリックして選択します。[モディファイヤリスト]ドロップダウンリストボックスをクリックし、

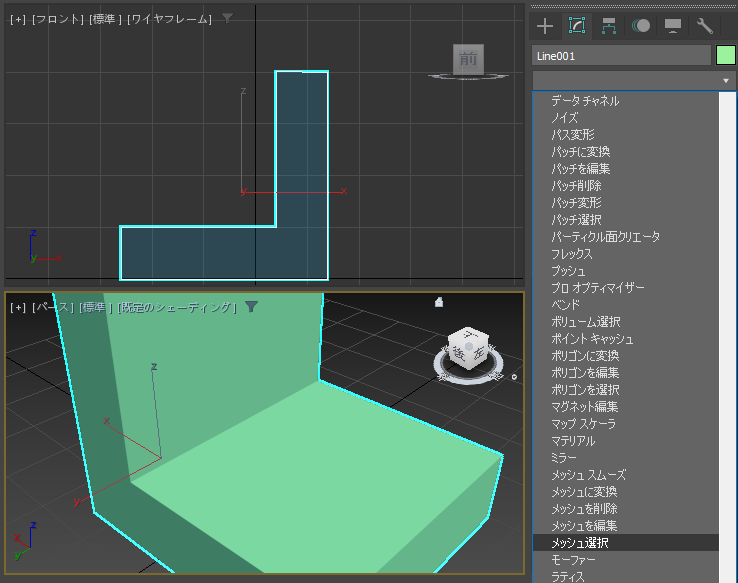

ドロップダウンリストの[オブジェクト空間モディファイヤ]カテゴリの[メッシュ選択]の項目をクリックします。
適用モディファイヤの枠に[メッシュ選択]の項目が追加されます。

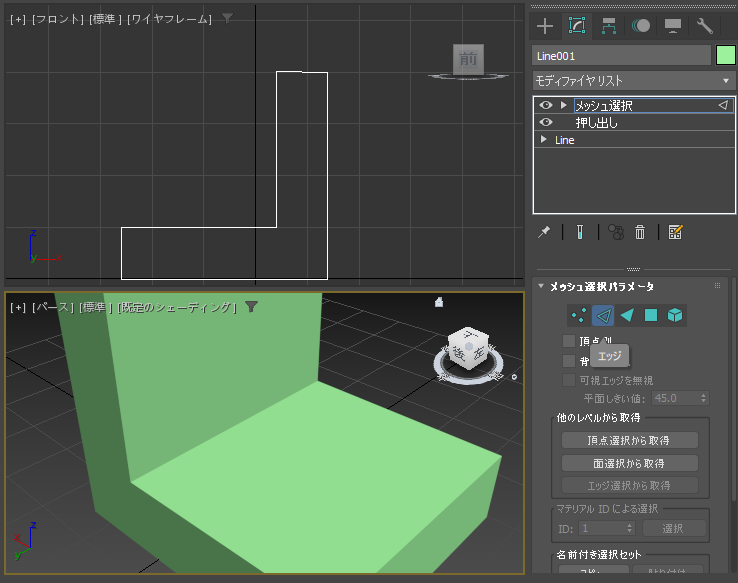

コマンドパネル下部の[メッシュ選択パラメータ]パネルの三角形の枠のアイコンのボタン(エッジボタン)をクリックします。
三角形の枠のアイコンのボタンが押された状態になり、エッジ選択モードになります。選択したいエッジをクリックします。

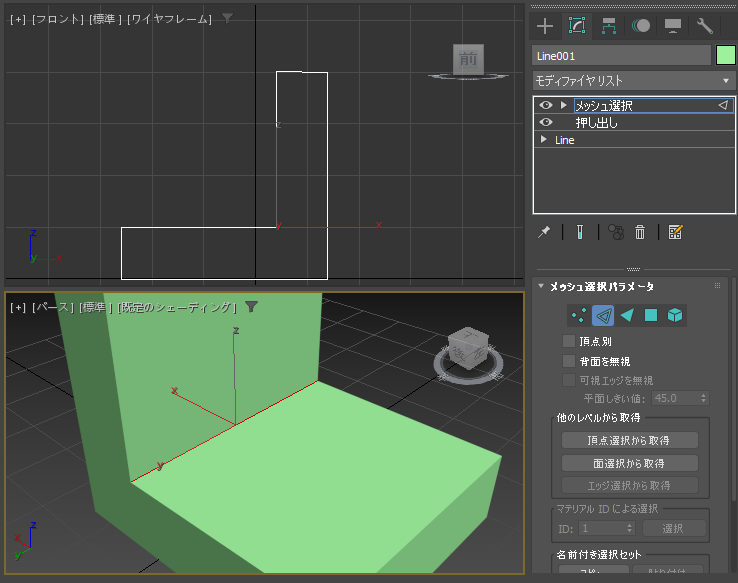

今回はL字の内側部分のエッジをクリックします。選択されたエッジが赤色に変わります。
選択されたエッジに対して、面取りモディファイヤを適用します。
[モディファイヤリスト]ドロップダウンリストボックスをクリックし、

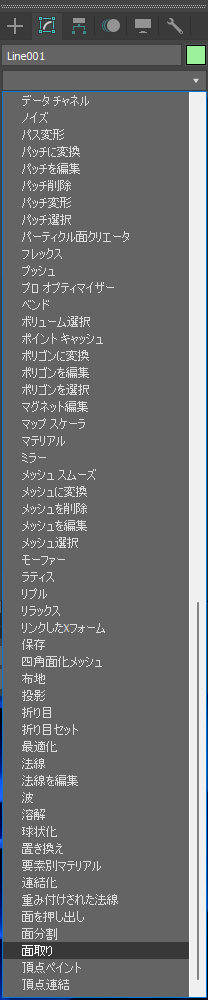

ドロップダウンリストの[オブジェクト空間モディファイヤ]カテゴリの[面取り]の項目をクリックします。

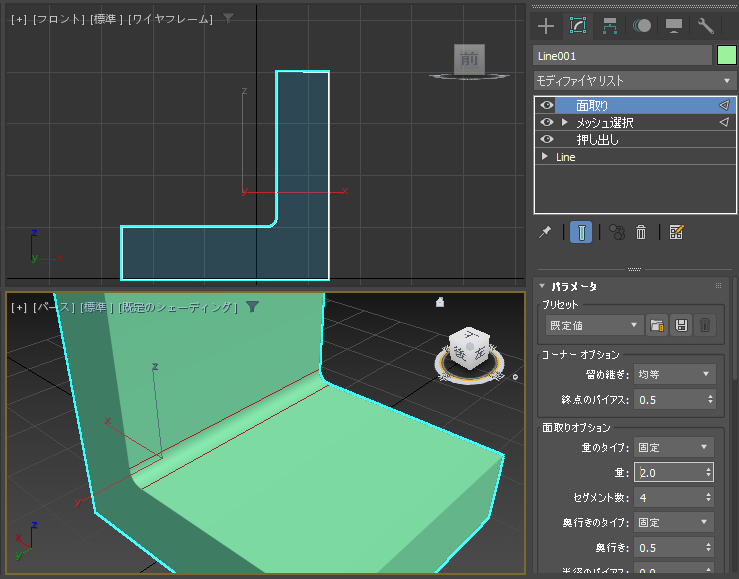

選択したエッジに対して、面取りモディファイヤが適用されます。
コマンドパネル下部のパラメーターを変更して、内側のエッジの丸みを調整します。

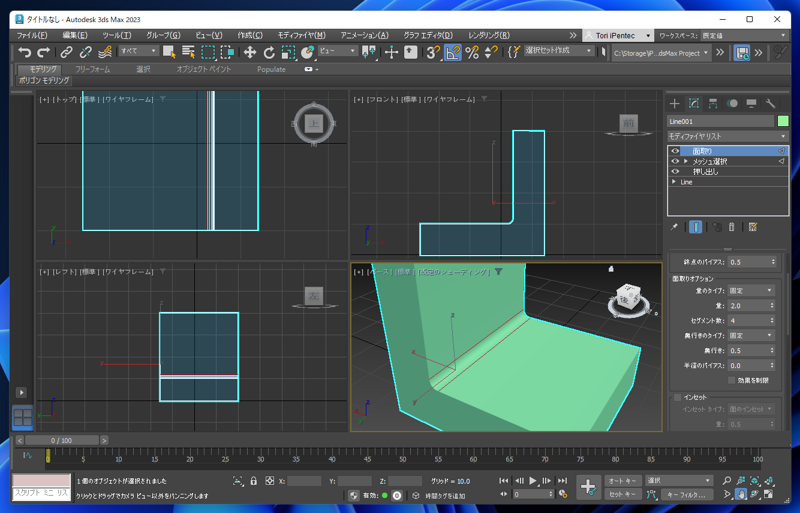

選択したエッジに丸みをつけられました。なお、他のエッジは丸みがついていないことも確認できます。
指定したエッジのみに丸みをつけることができました。
