アタッチメント コンストレイントで位置を設定すると、非対称のオブジェクトの場合に向きが変わってしまう

アタッチメント コンストレイントで位置を設定すると位置によってオブジェクトの向きが変わってしまう現象を紹介します。

事前準備

こちらの記事の手順で やや複雑なオブジェクトをアタッチメント コンストレイントを使用して、でこぼこの平面に接地します。

現象の確認

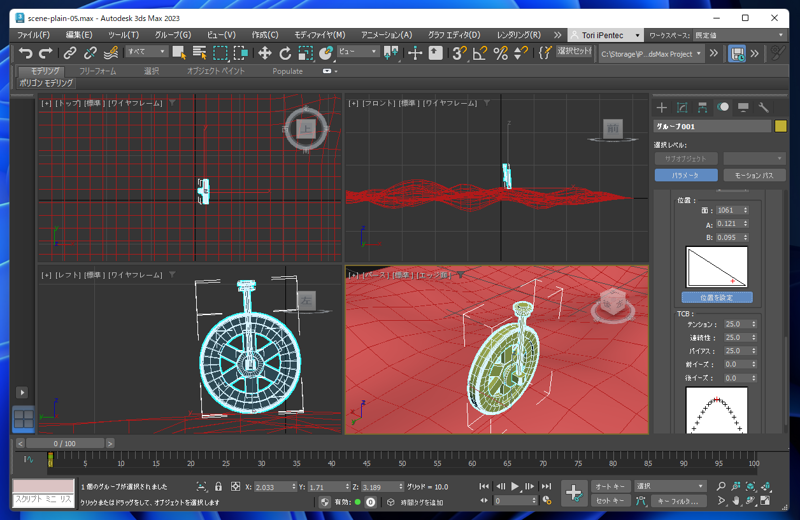

接地した状態で、コマンドパネルの[モーション]タブをクリックして選択し、[アタッチメント パラメータ]ロールアウトの[位置]グループの [位置を設定]ボタンをクリックします。


接地している平面をドラッグすると、オブジェクトの設置場所を変更できます。

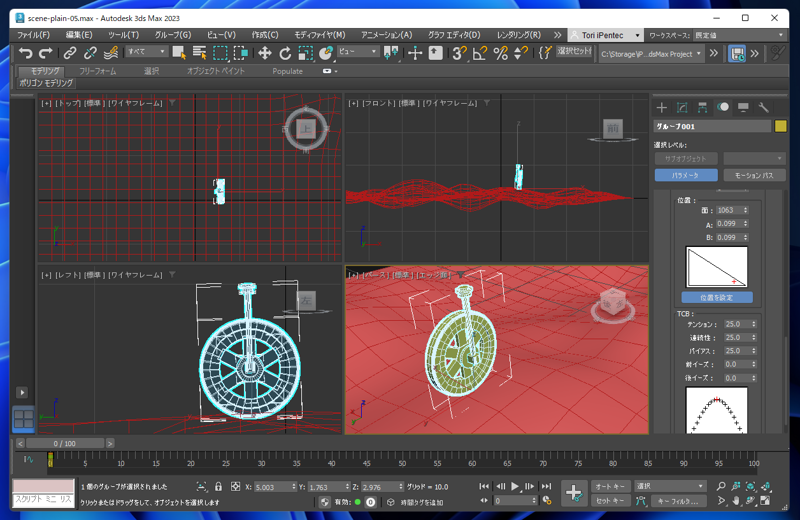

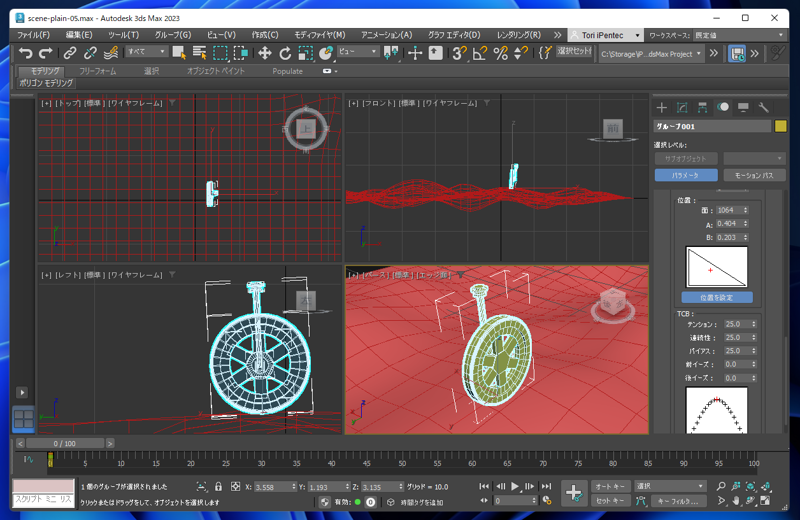

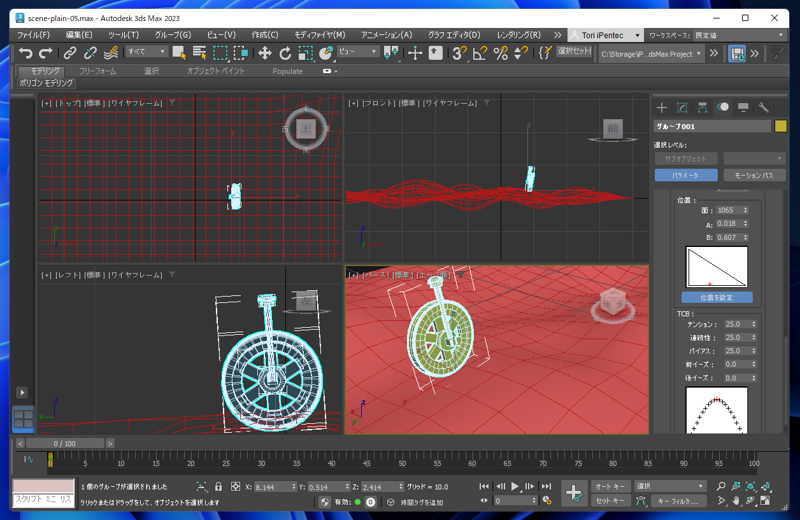

ただし、少しドラッグしただけで、向きが変わってしまいます。



アタッチメントコンストレイントで配置する[面]の値によって、オブジェクトの向きが変わる動作のようです。

補足:ダミーオブジェクト経由の場合

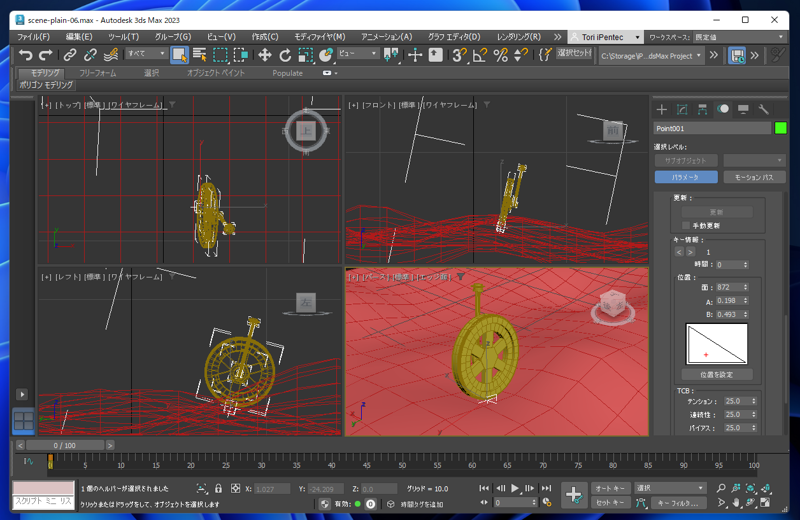

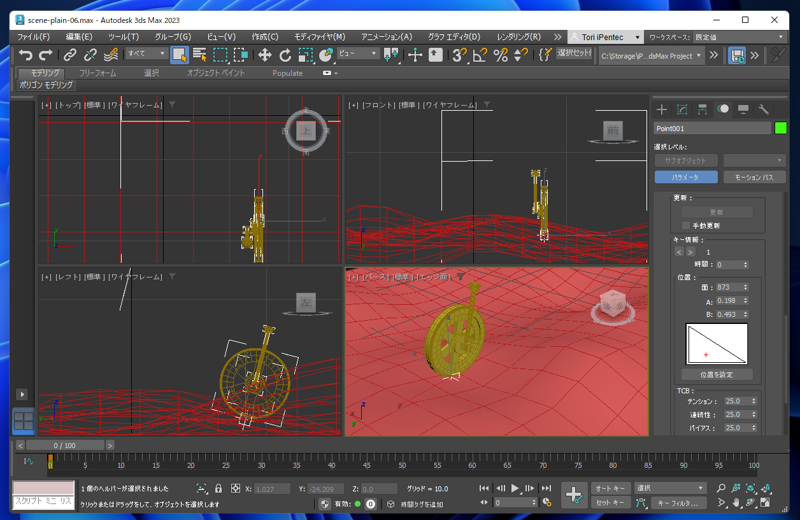

ダミーオブジェクトをアタッチメントコンストレイントで平面に接地させた場合も同様に、 アタッチメント パラメータの[面]の値が変わると、オブジェクトの向きが変わります。

対処法

アタッチメントコンストレイントのアタッチメントパラメータの[面]の値が変わると向きが変わってしまうため、 平面との設置はスペースワープを利用し、スペースワープで設置されたオブジェクトに対して、アタッチメントコンストレイントで 接触させる方法が扱いやすいと思われます。手順はこちらの記事を参照してください。
