Excelの折れ線グラフの一部の線を点線に変更する方法

折れ線グラフの一部の線を点線に変更する手順を紹介します。

概要

Excelで折れ線グラフを作成した際に、一部分の線の色を変更したり、線の種類を変更したい場合があります。 この記事では、Excelの折れ線グラフで一部の線を点線に変更する手順を紹介します。

事前準備

以下の表を作成します。

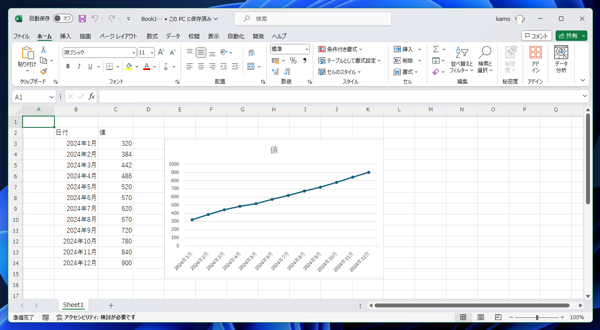

作成した表で折れ線グラフを作成します。グラフが作成できた状態が下図です。

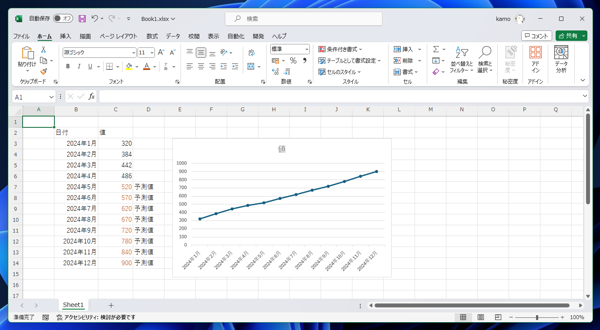

今回作成した表とグラフですが、5月の値からは予測値のため、グラフの線の種類を変更して点線にしたいです。

手順

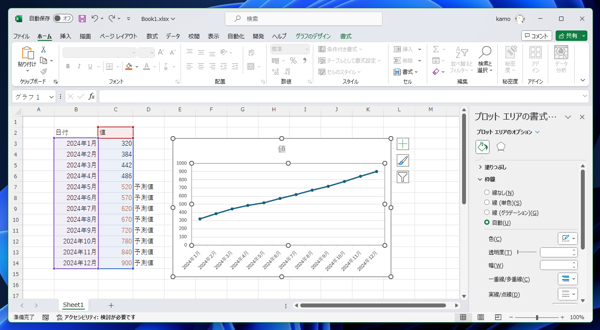

クリックしてグラフを選択します。

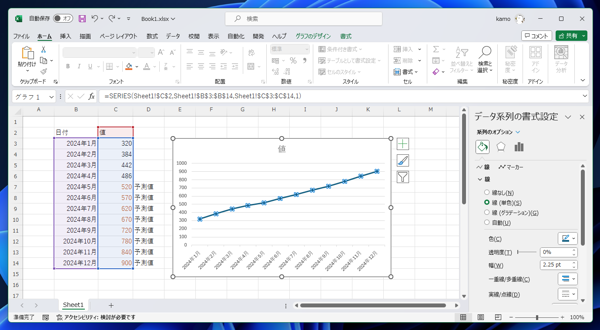

グラフの折れ線をクリックします。折れ線全体が選択されます。

折れ線グラフの6月のマーカー部分をもう一度クリックします。下図の状態に変わります。6月のマーカーのみが選択された状態になります。

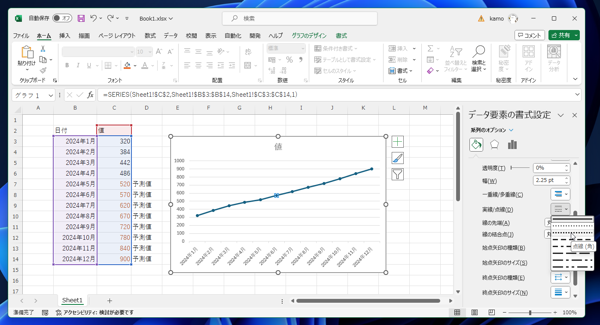

右側のエリアの[データ要素の書式設定]パネルの[実線/点線]のボックスをクリックします。下図のドロップダウンリストが表示されますので、 [点線(角)]の項目をクリックして選択します。

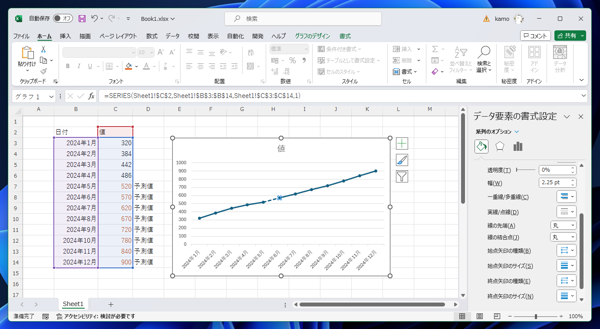

5月から6月の間の折れ線のみが、点線に変わります。


同様の手順で、7月のマーカーを選択し、[データ要素の書式設定]パネルの[実線/点線]のボックスで[点線(角)]に変更します。 6月から7月の間の折れ線が点線に変わります。

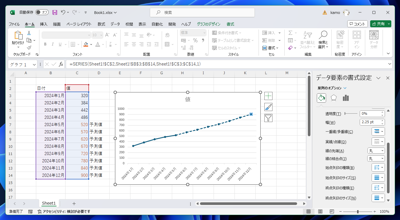

同様の手順を繰り返して点線に変更します。

折れ線グラフの5月以降の線を点線に変更できました。

補足:[データ要素の書式設定]パネルが表示されていない場合

ウィンドウ右側に[データ要素の書式設定]パネルが表示されていない場合のパネル表示手順です。

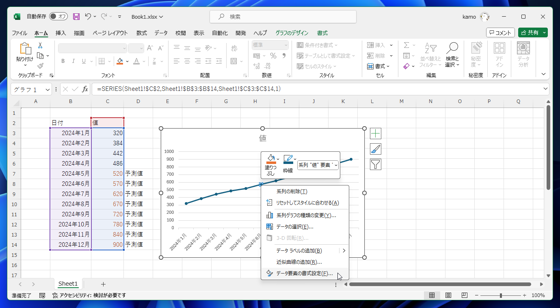

グラフ上で右クリックします。下図のポップアップメニューが表示されますので、[データ要素の書式設定]の項目をクリックします。


ウィンドウの右側に[データ要素の書式設定]パネルが表示されます。

線種と色を変更する場合

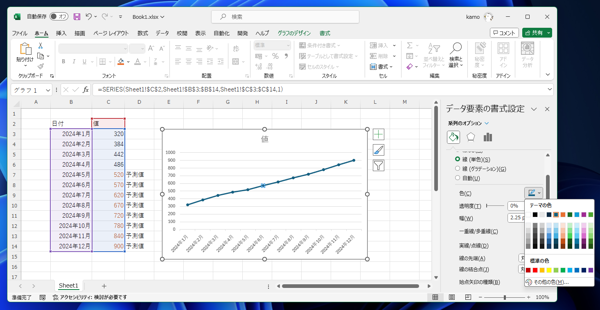

線種と色を変更する場合の手順です。先の手順で、6月のマーカーのみを選択状態にします。 ウィンドウ右側の[データ要素の書式設定]パネルの[色]のボックスをクリックします。 ポップアップウィンドウが表示されますので、変更したい色をクリックして選択します。

線の色が変わりました。

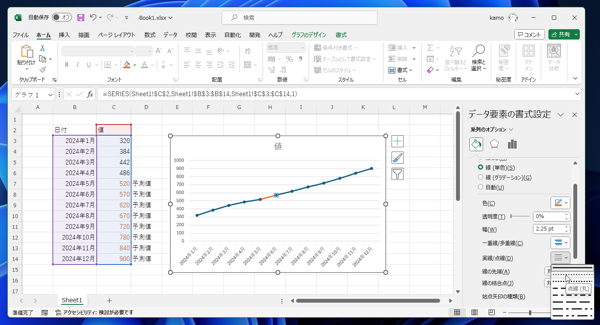

続いて、[実線/点線]のボックスをクリックします。ドロップダウンリストが表示されますので、[点線(丸)]の項目をクリックします。

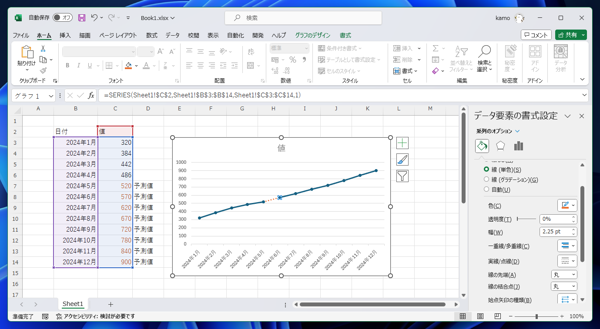

線の種類が点線に変更できました。

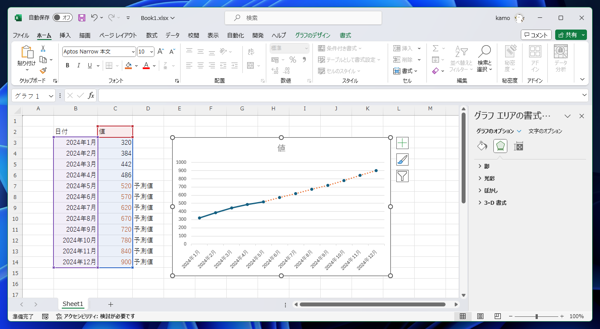

同じ手順を繰り返して、5月以降の線をオレンジ色の点線に変更できました。

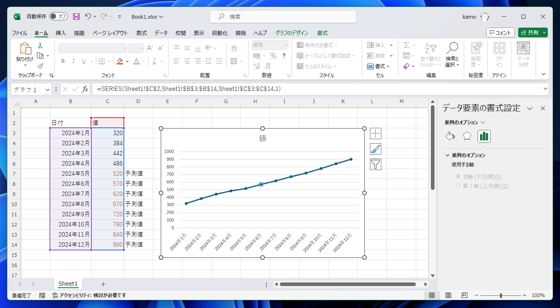

続いてマーカーの色を変更します。6月のマーカーをクリックして、マーカーのみを選択します。

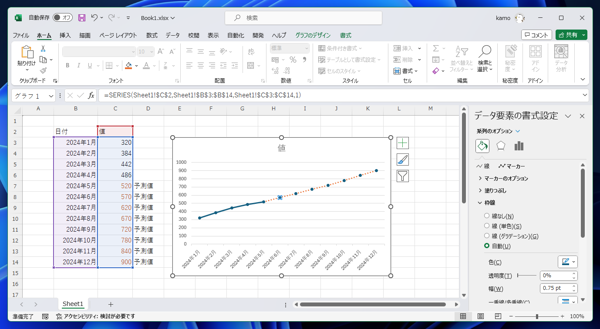

ウィンドウ右側の[データ要素の書式設定]パネルの[マーカー]の項目をクリックします。


マーカーの書式設定の画面に切り替わります。


[データ要素の書式設定]のパネルの[塗りつぶし]の項目の[色]のボックスをクリックしてオレンジ色に変更します。

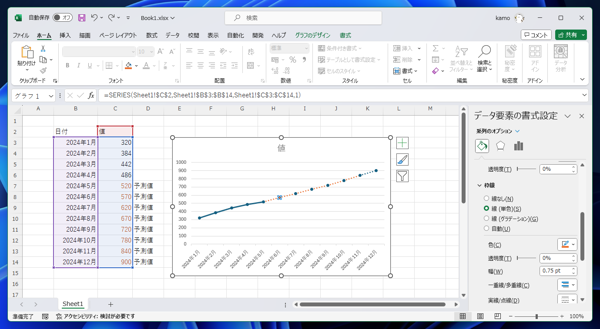

[枠線]の項目の[色]のボックスをクリックして、オレンジ色に変更します。


同じ手順を繰り返して、5月から12月のマーカーの線と塗りつぶしの色をオレンジ色に変更できました。

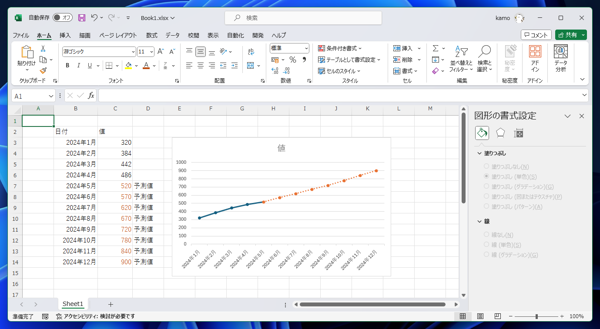

折れ線グラフの一部の線とマーカーのスタイルを変更できました。
