1本のエッジを2本にする手順を紹介します。
1本のエッジを中心で分けて、2本のエッジにしたい場合があります。この記事では、1本のエッジを2本にする手順を紹介します。
シーンにボックスを作成します。長さセグメントを2にします。
ボックスの中心のセグメントのエッジを1本から2本にする操作を例にして手順を紹介します。

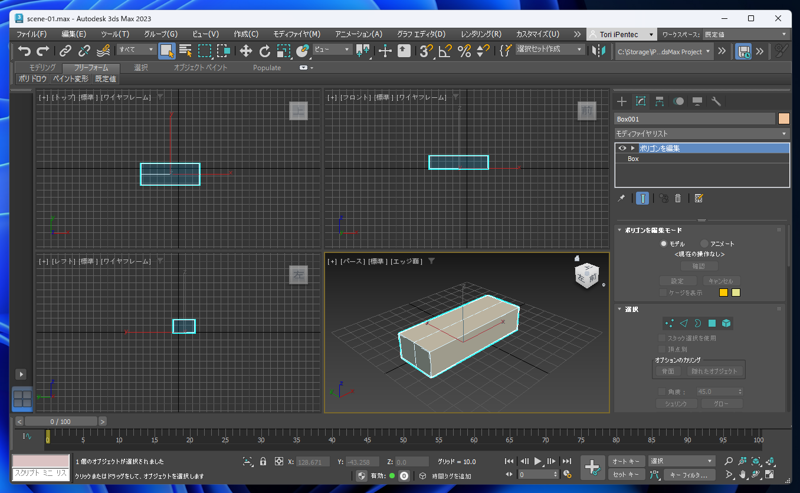

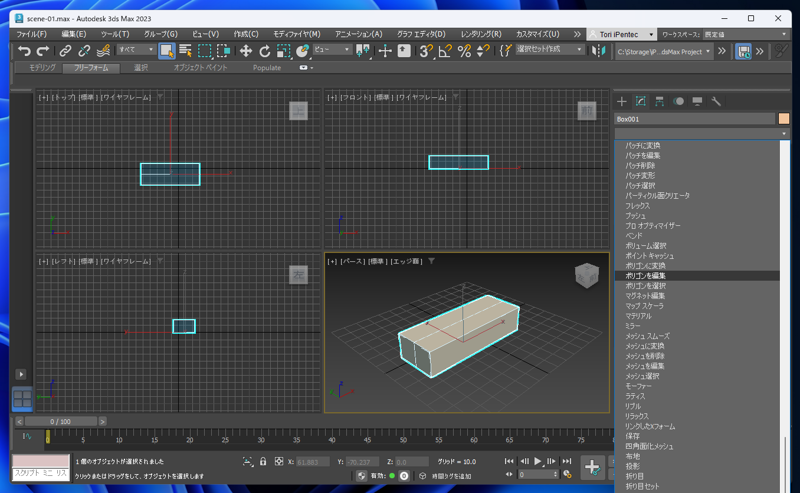

コマンドパネルの[修正]タブをクリックして選択し[ポリゴンを編集]の項目を選択します。
モディファイヤスタックの枠に[ポリゴンを編集]の項目が追加されます。

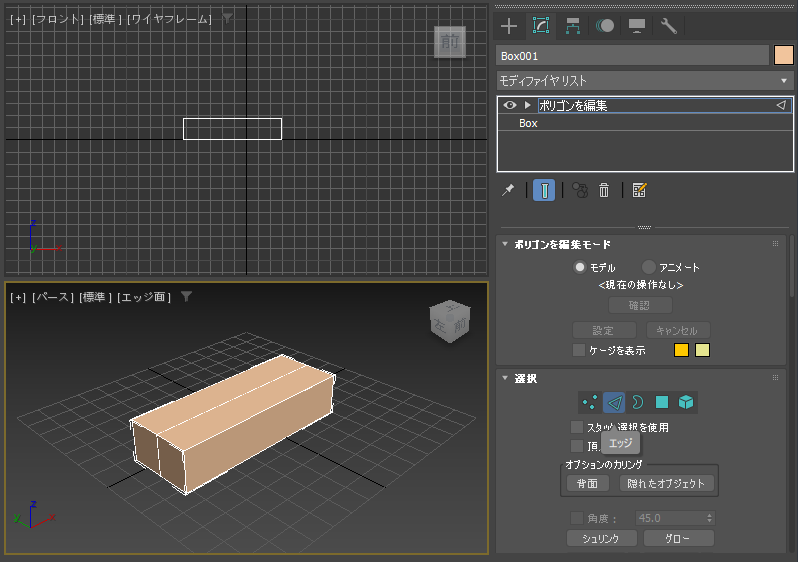

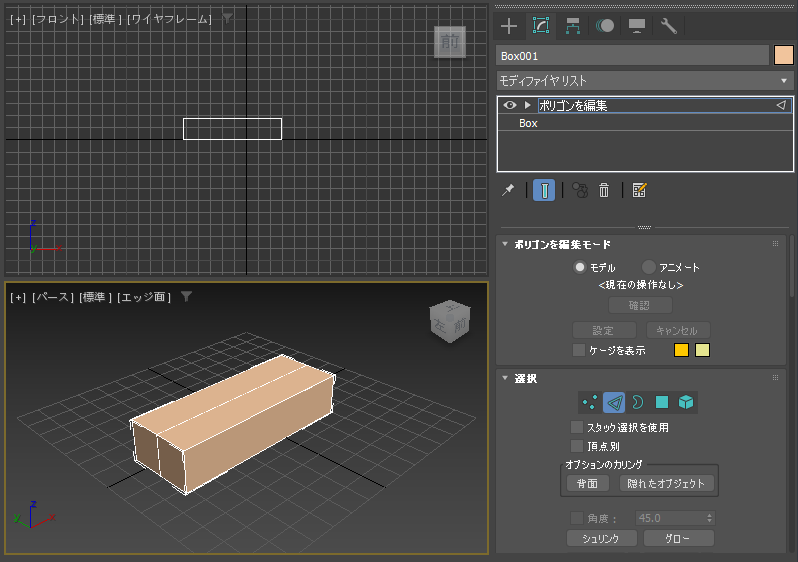

コマンドパネル下部エリアの[選択]ロールアウトで[エッジ]ボタン(三角形のアイコンのボタン)をクリックします。
エッジボタンが押された状態になり、エッジの選択モードになります。

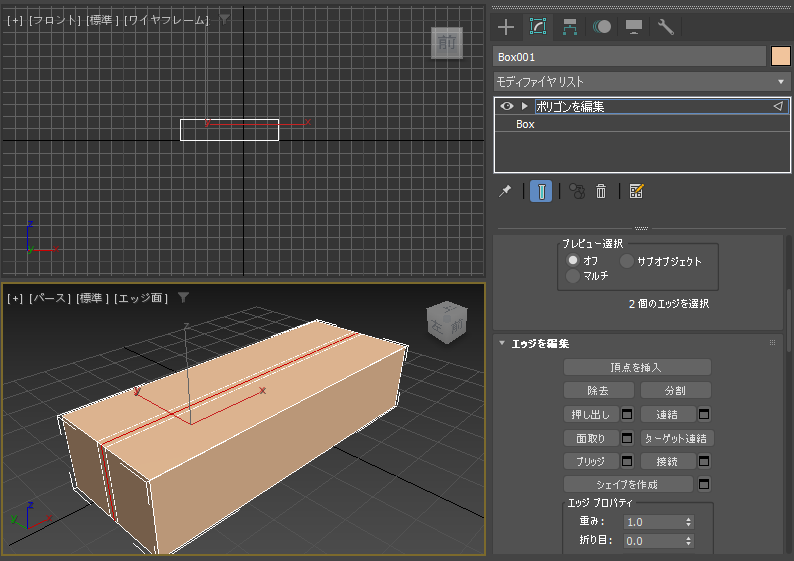

クリックして中央のエッジを選択します。上部の面と手前の面の2本のエッジを選択しています。
複数選択する場合は[Ctrl]キーを押しながらクリックして選択します。選択されたエッジは赤色になります。
コマンドパネル下部エリアを下にスクロールし[エッジを編集]ロールアウトの[面取り]ボタンの右側の[設定]ボタンをクリックします。

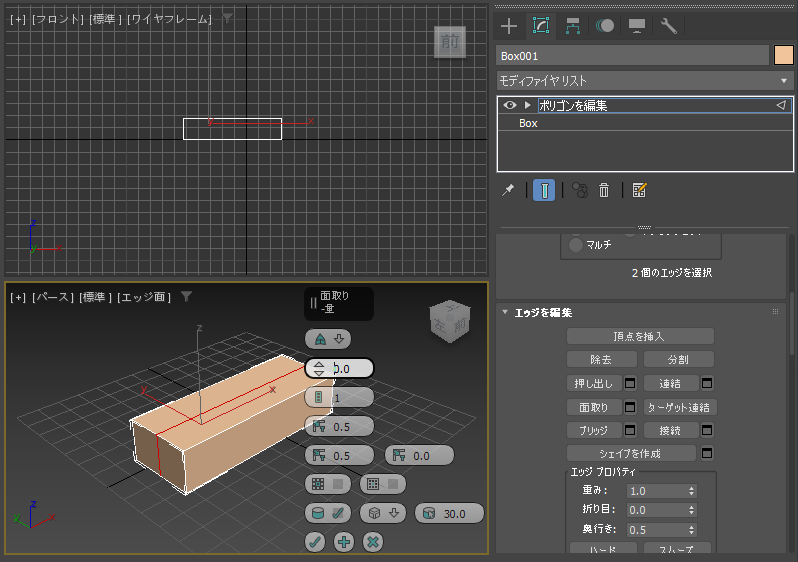

アクティブなビューポートに設定項目がオーバーレイ表示されます。(キャディインターフェイスの表示)

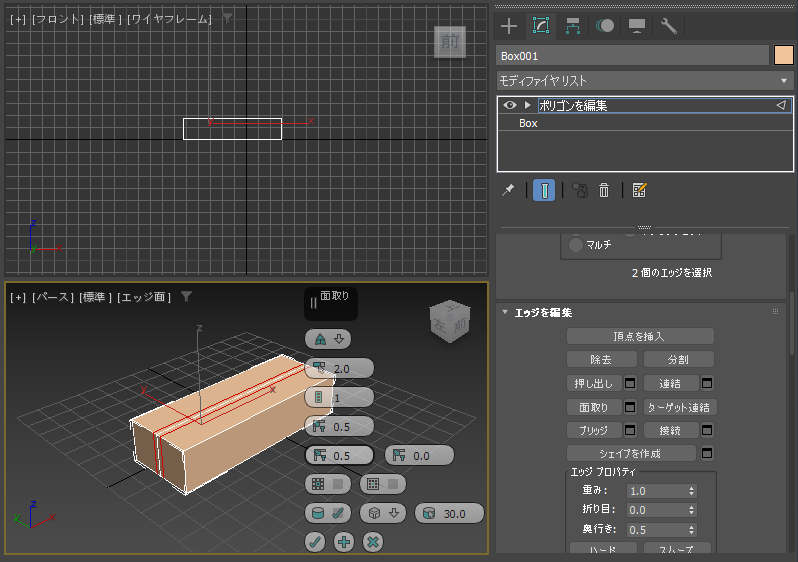

上から2番目の[量]の値を大きくします。元のエッジの左右に新しいエッジが作成されます。
量の値を大きくするとエッジ間の距離が離れます。
今回はエッジを2本にするだけですので、設定ができたら、キャディインターフェイスの[OK]ボタン(チェックマークアイコンのボタン)をクリックします。
設定が確定され、元のエッジと合わせて3本のエッジになりました。

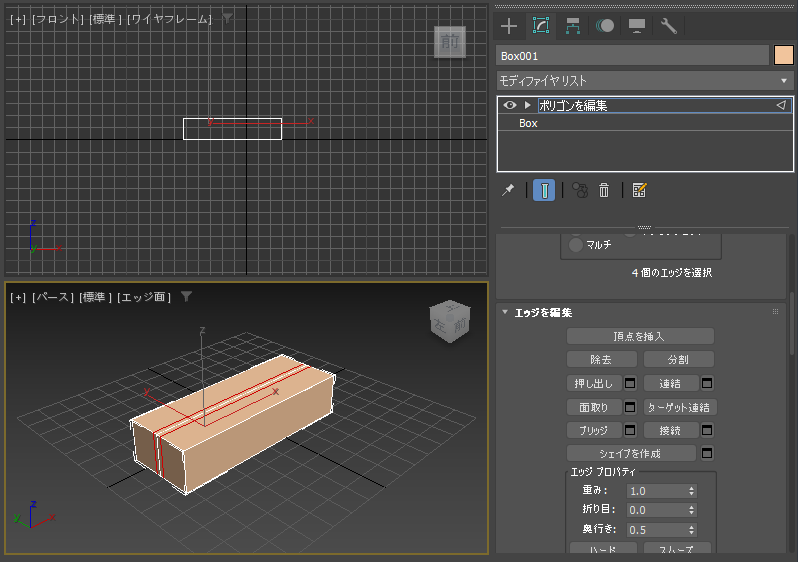

元の中央のエッジを再度選択します。
選択状態で、コマンドパネルの[エッジを編集]ロールアウトの[除去]のボタンをクリックします。
エッジが削除され、1本のエッジが2本の状態になりました。

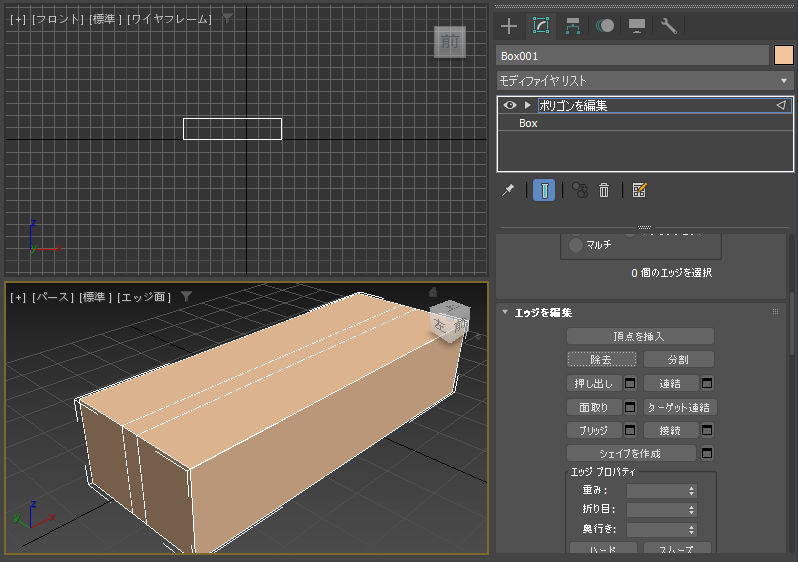

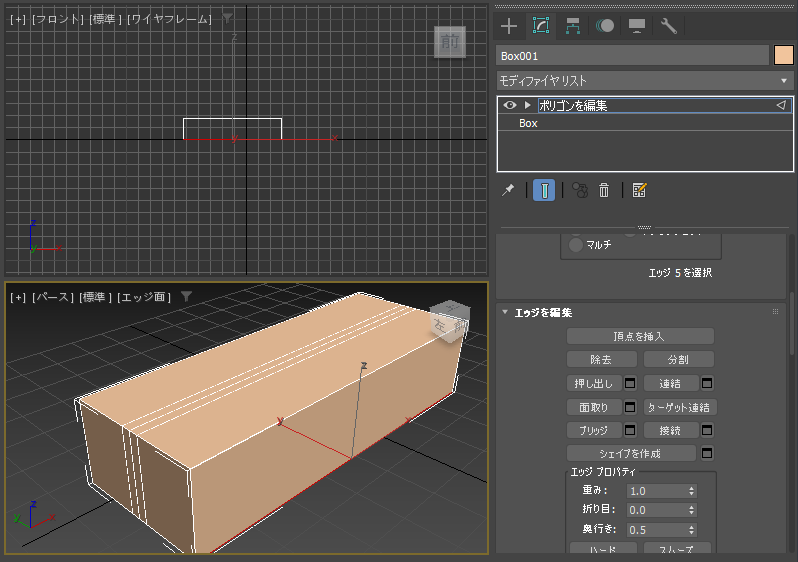

反対側の面に視点を変更します。斜めのエッジがあることがわかります。

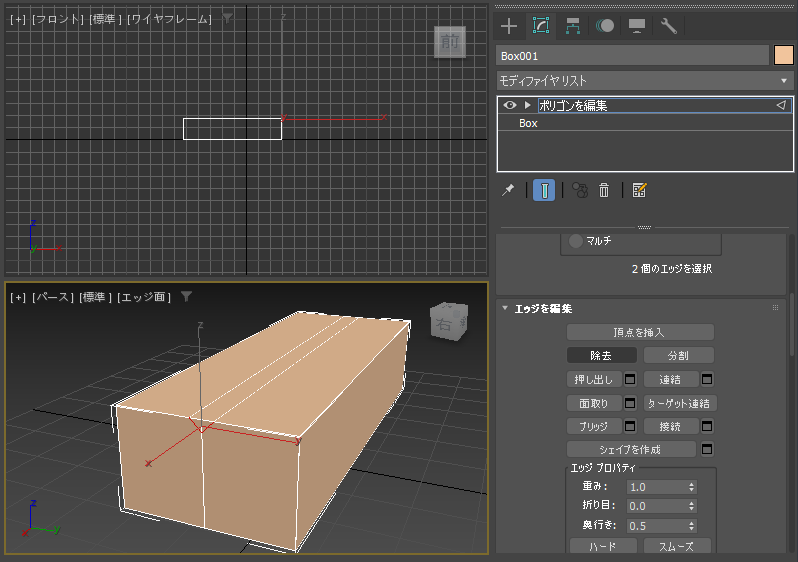

斜めのエッジを選択し、[除去]ボタンをクリックします。

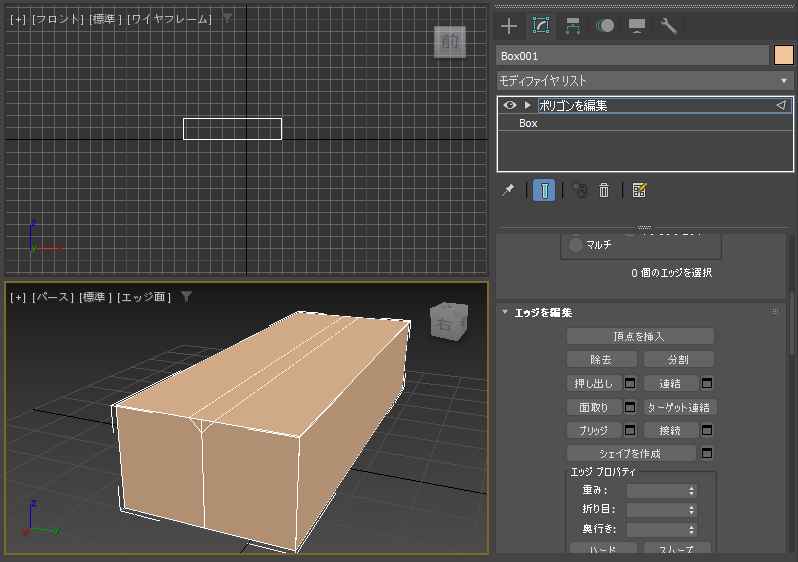

エッジが削除できました。

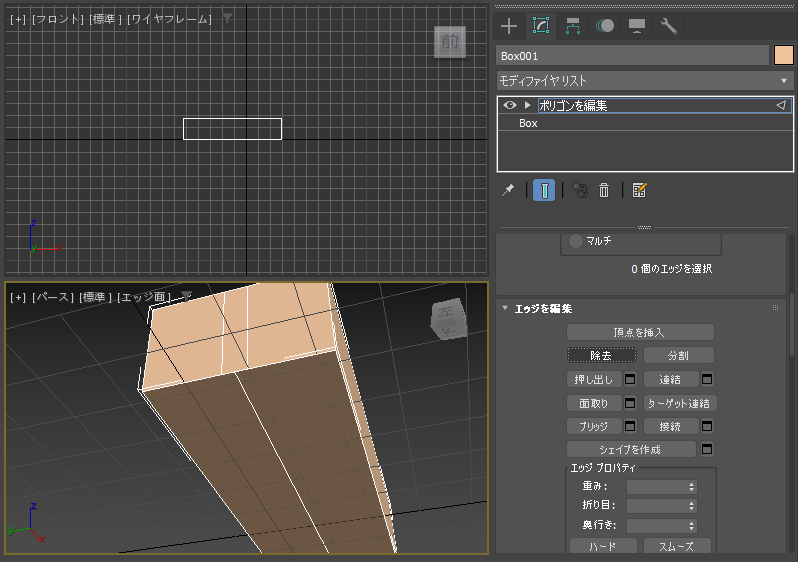

底面も同様に斜めのエッジがありますので、選択後[除去]ボタンをクリックします。

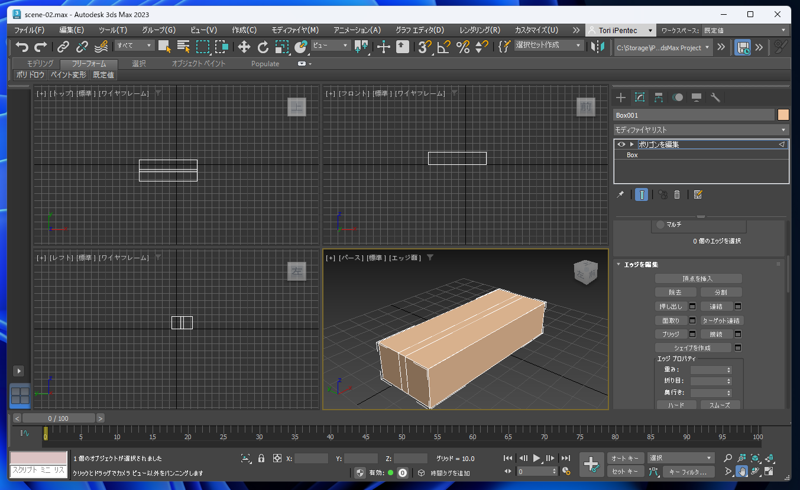

1本のエッジを中心から2本のエッジにできました。
