ジオメトリオブジェクトのブーリアン演算の操作手順を紹介します。
3D立体のモデリングの手法の1つとして、2つの立体を結合する(和)、立体から別の立体でくりぬく(差)、
2つの立体の重なる部分を立体にする(積)演算により複雑な図形をモデリングする方法があります。
立体どうしの、和、差、積を求める演算はブーリアン演算と呼ばれています。
この記事では、立体のブーリアン演算をする手順を紹介します。

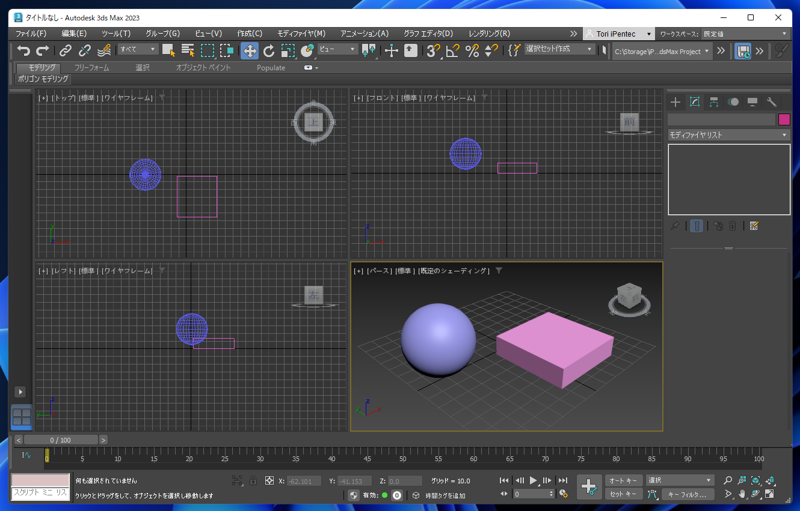

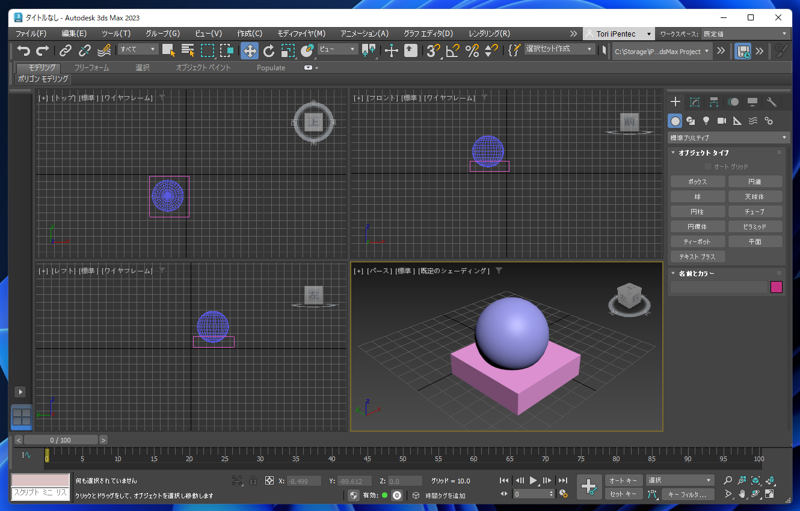

シーンに球とボックスの標準プリミティブオブジェクトを配置します。
配置した球とボックスが重なるようにします。今回は、ブーリアン演算でボックスから球をくりぬく図形を作成します。

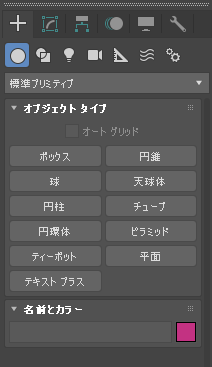

作成したボックスを選択し、メインウィンドウ右側のコマンドパネルの[作成]タブをクリックして選択します。
ツールバーの[ジオメトリ]ボタン(円のアイコンのボタン)をクリックして選択します。

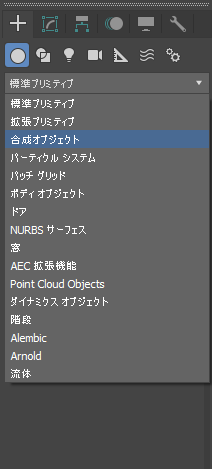

ドロップダウンリストボックスをクリックします。ドロップダウンリストが表示されますので、
[合成オブジェクト]の項目をクリックします。

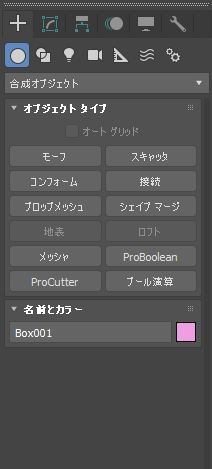

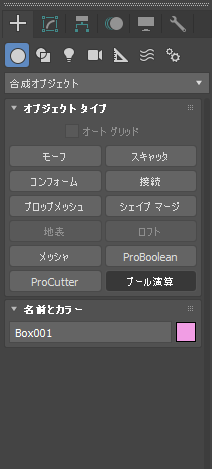

下図の合成オブジェクトの画面が表示されます。[オブジェクトタイプ]パネル内の[ブール演算]のボタンをクリックします。

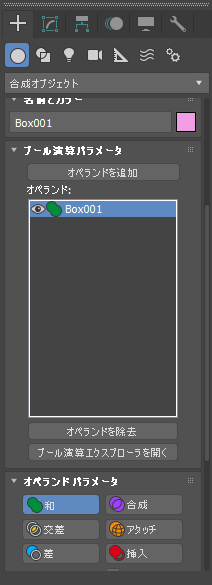

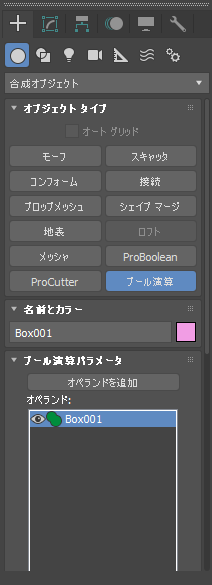

[ブール演算]のボタンが青色になり選択状態になります。コマンドパネルの下部に[ブール演算パラメータ]のパネルが表示されます。

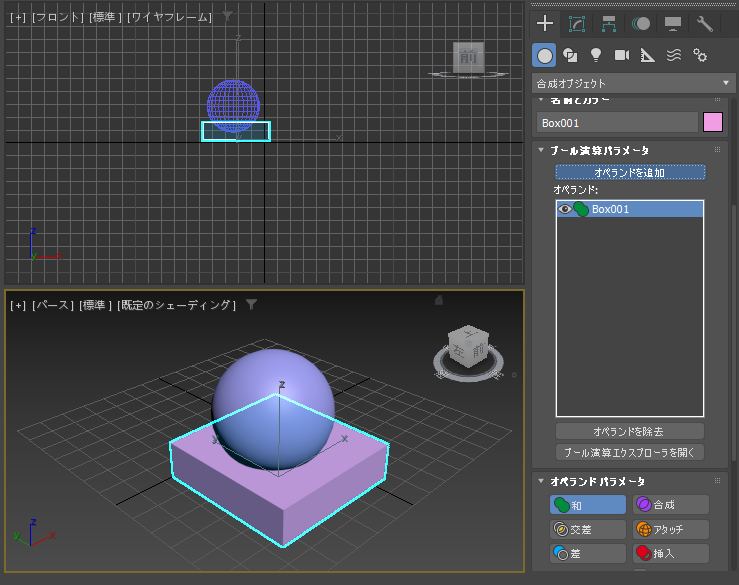

ボックスを選択して操作していれば、オペランドの枠にボックスの項目が追加されています。
[ブール演算パラメータ]パネル内の[オペランドを追加]ボタンをクリックします。
マウスポインタをビューポートに移動し追加するジオメトリオブジェクトをクリックします。今回は球のオブジェクトをクリックして選択します。

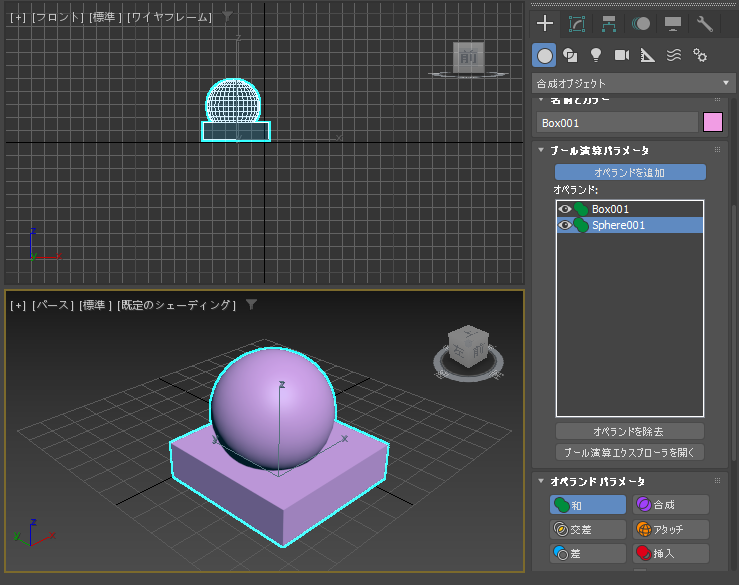

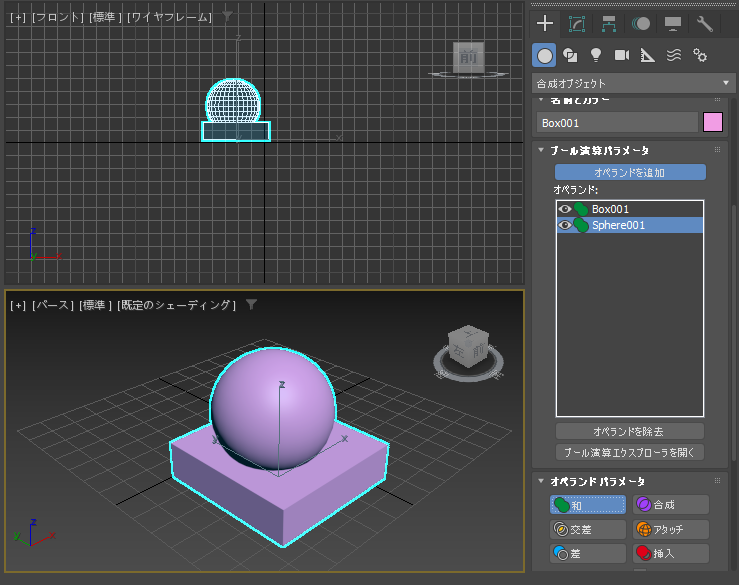

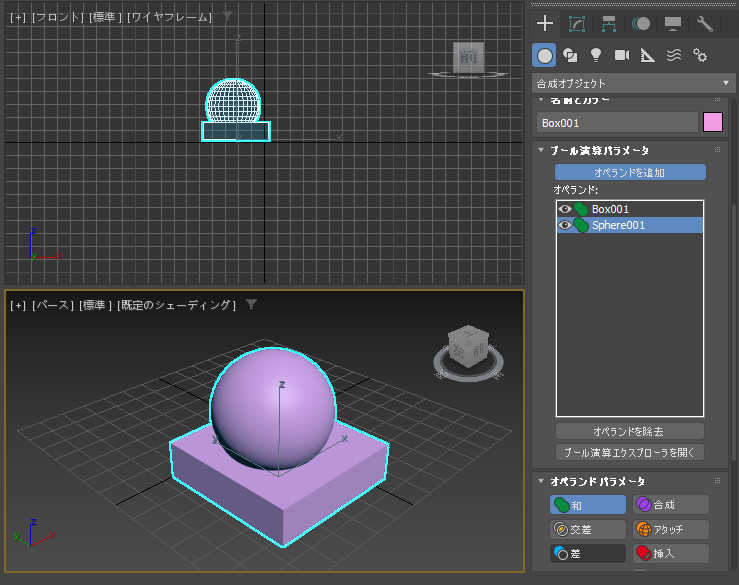

球が選択され、[オペランド]の枠に旧オブジェクトの"Sphere001"が追加されました。追加されると、ボックスと同じ色でパースのプレビューが表示されます。
これはデフォルトのブール演算が「和」のため、結合された一つのオブジェクトになっているためです。
[オペランド]の枠で球のオブジェクトの項目をクリックして選択します。コマンドパネルの[オペランドパラメータ]のパネルで[和]のボタンが選択された状態で
表示されており、ブーリアン演算の和がとられていることがわかります。

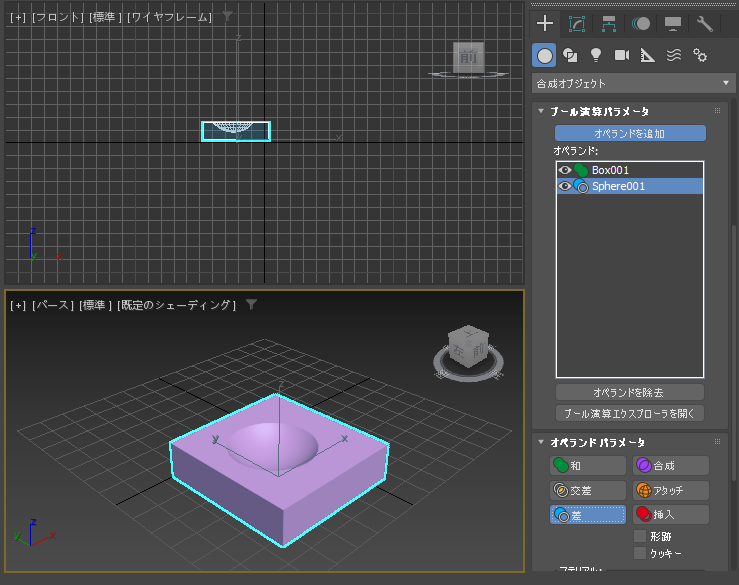

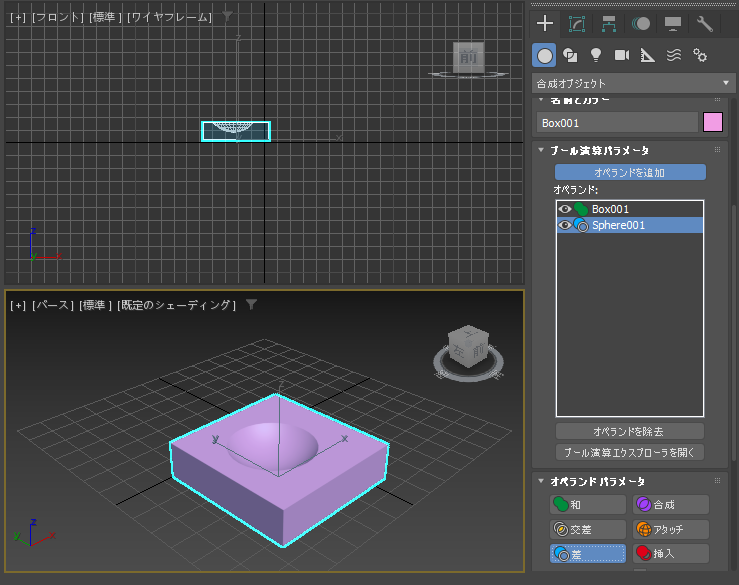

コマンドパネルの[オペランドパラメータ]のパネルの[差]のボタンをクリックします。ボタンをクリックするとブーリアン演算が差に変わり、
ボックスから球がくりぬかれた状態になることが確認できます。

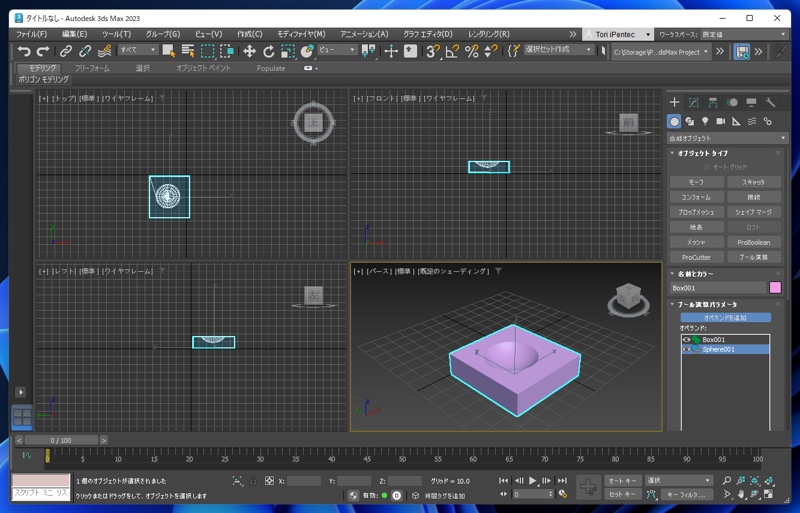

ブーリアン演算でボックスから球の形状でくりぬくことができました。
ほかの演算結果でどのような表示になるか確認します。
2つのオブジェクトが合成された結果になります。
元のオブジェクトが、選択したオブジェクトでくりぬかれた結果になります。

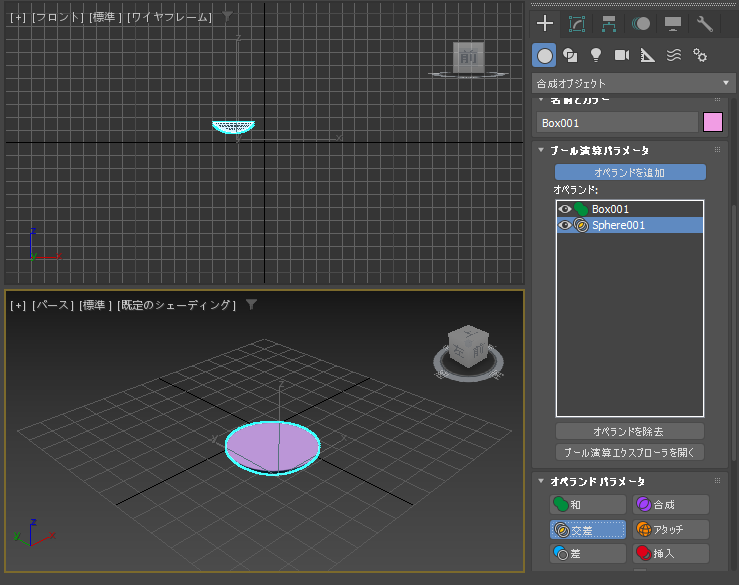

2つのオブジェクトが重なっている部分のみが立体となる結果です。

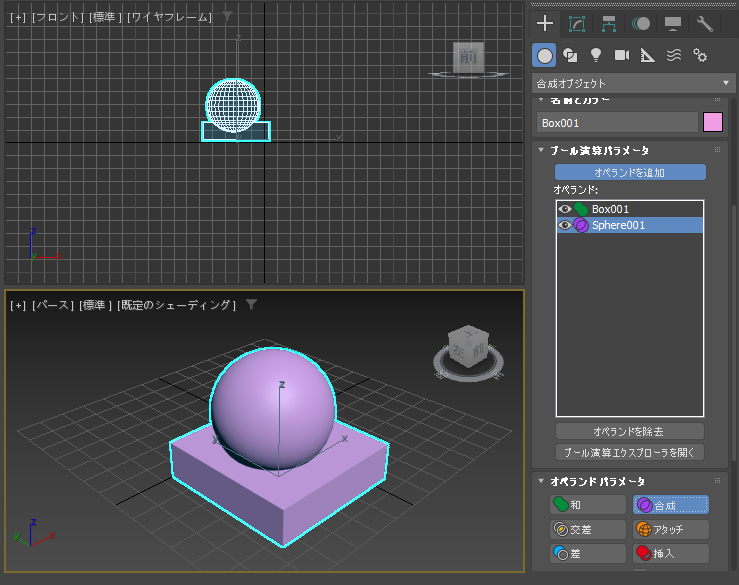

和と同じですが、元のポリゴンが維持されていることがわかります。

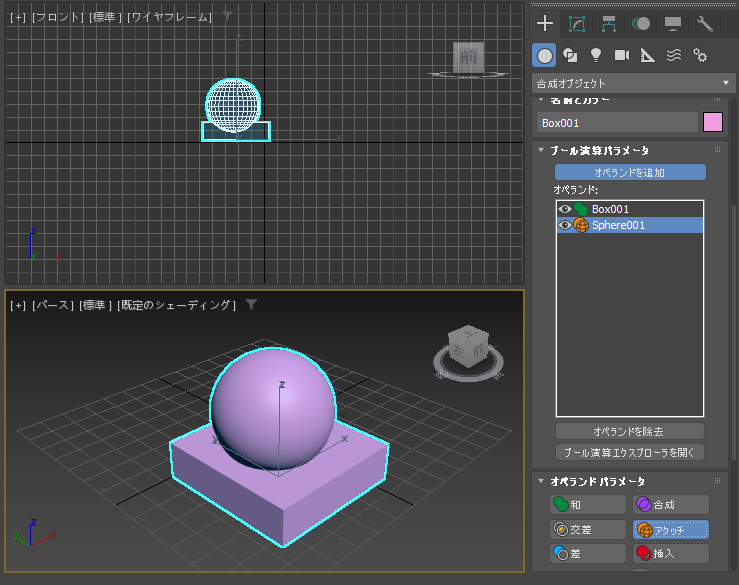

1つのオブジェクトになりますが、図形は別々の状態です。

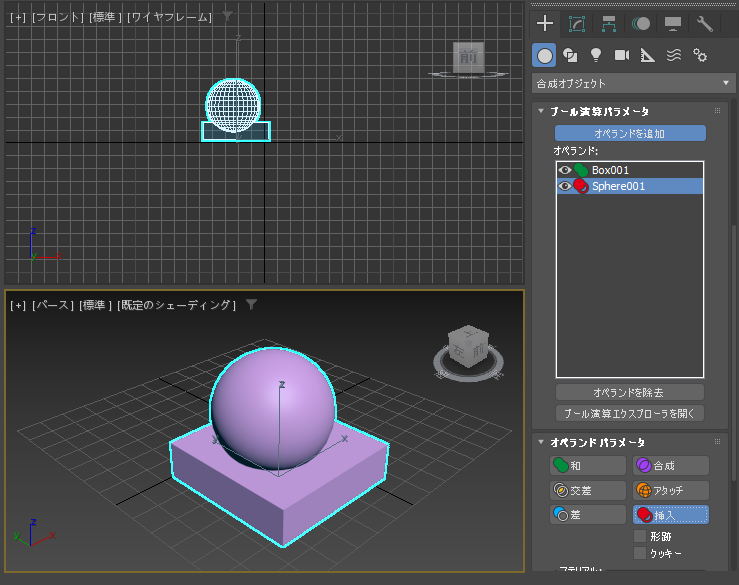

オペランド B (新たに追加されたオペランド)のバウンディング シェイプをオペランド A (現在の結果)から差し引いて、演算 B のシェイプのうち演算の影響を受けないものを残します。(詳しくはこちらのページを参照してください)
複雑な図形でブーリアン演算した場合でも問題以下確認します。

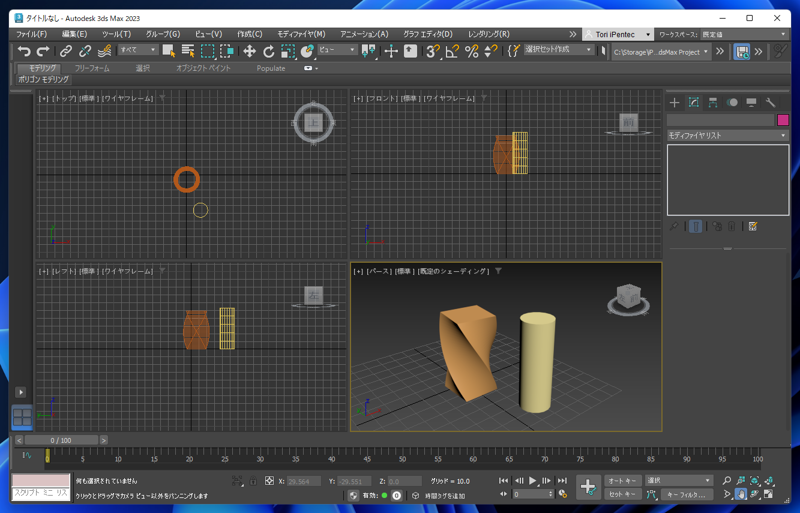

ツイストしたボックスと、円柱を用意します。

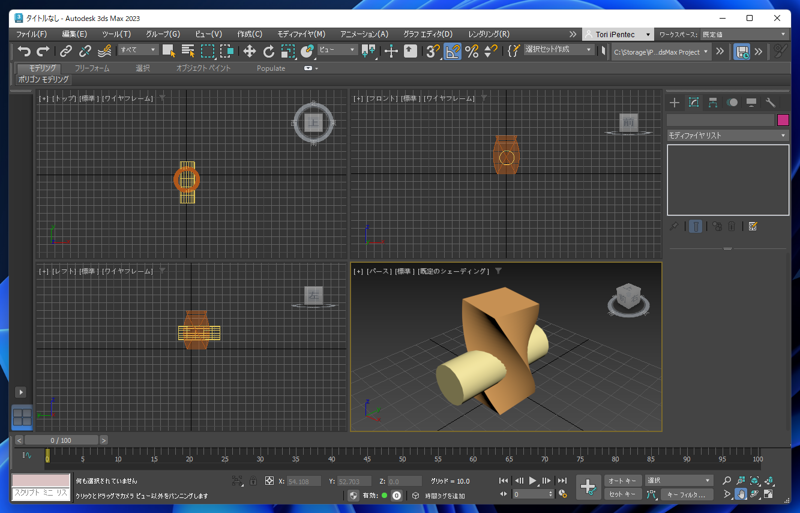

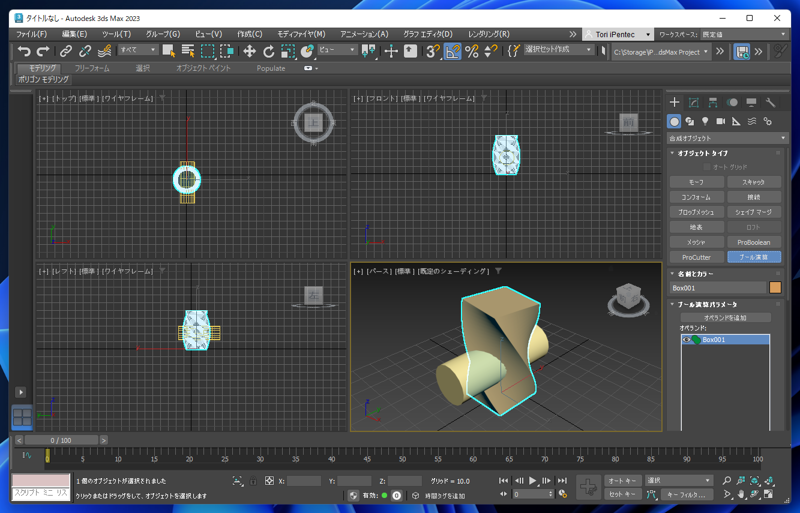

ツイストしたボックスを貫く位置で円柱を配置します。

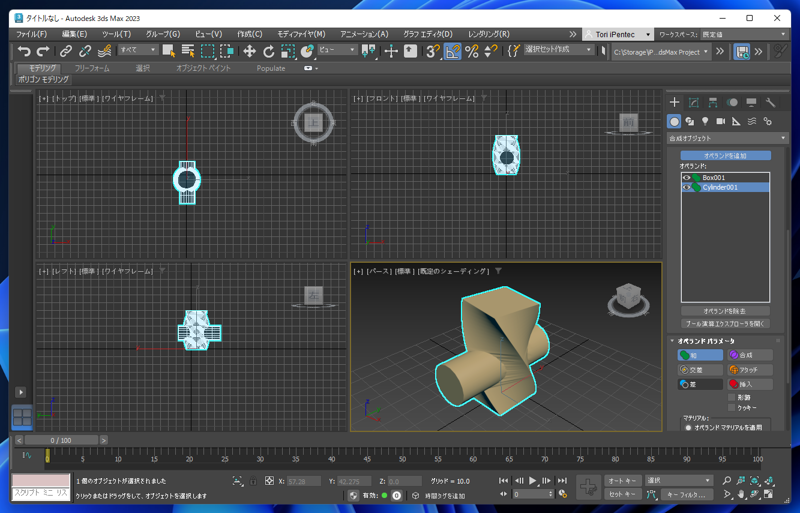

ブーリアン演算を実行し、差をとります。

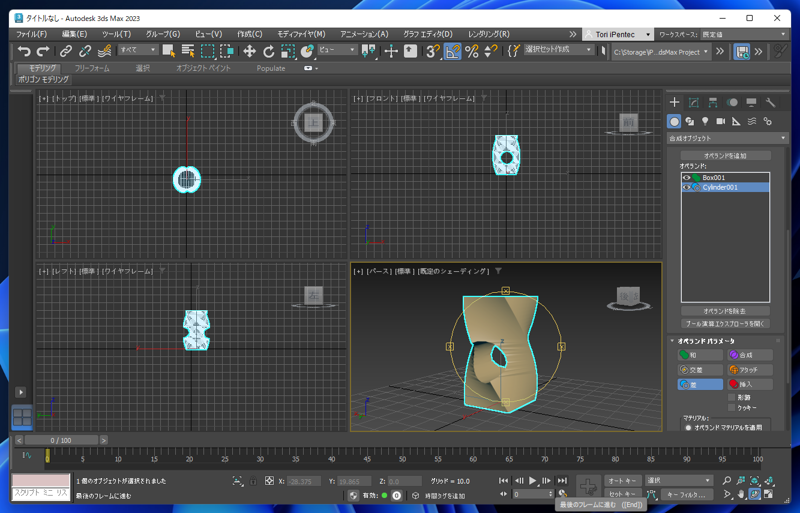

差が取れました。

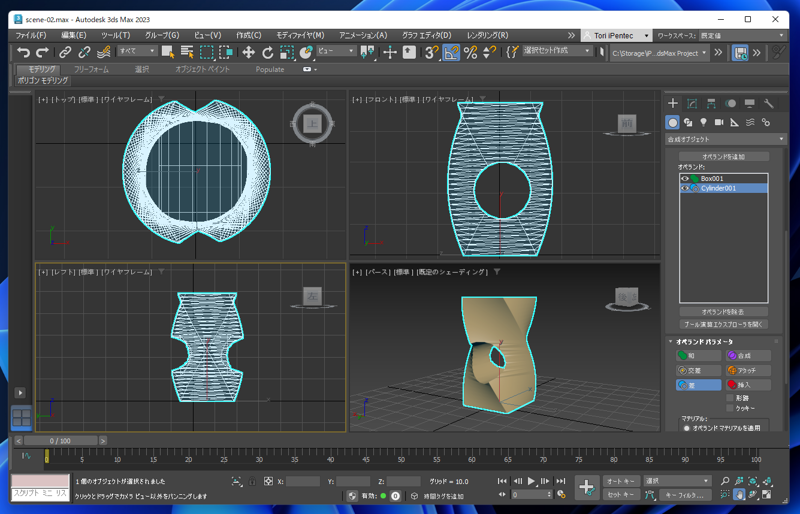

パースのプレビューを確認すると、立体にしわがあるように見えます。

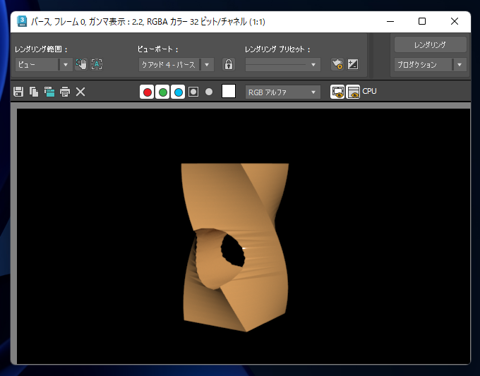

レンダリングしてもしわが見えてしまいます。
複雑な図形の場合には若干の問題が出る場合もありそうです。
