スマート押し出しで選択した面を法線方向に押し出す手順を紹介します。
編集可能ポリゴンやポリゴンを編集モディファイヤを適用したジオメトリオブジェクトで、
面の押し出しをし、その後、[エッジからヒンジを上げ]または、

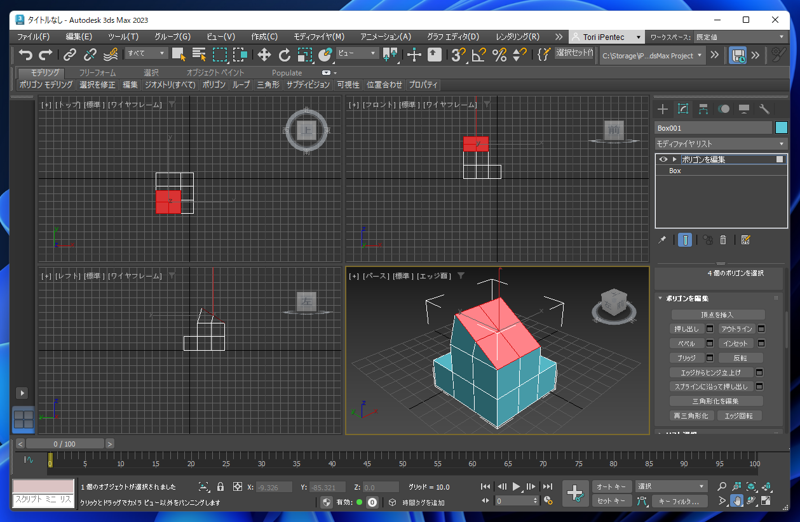

ポリゴンの回転を実行します。面に角度がついた状態が下図です。
この状態で、選択されている面をスマート押し出します。

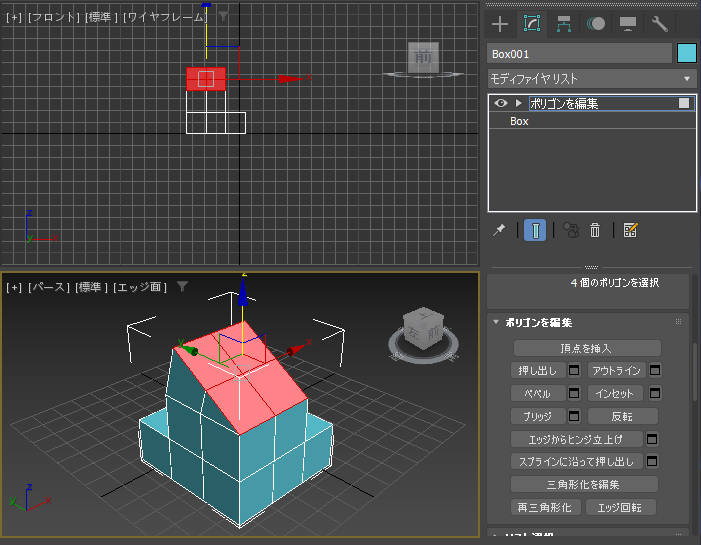

メインツールバーの[選択して移動]ボタンをクリックしてポリゴンを移動する状態にできますが、移動ギズモの矢印が面の方向ではなく、
地面に対しての方向に向いています。

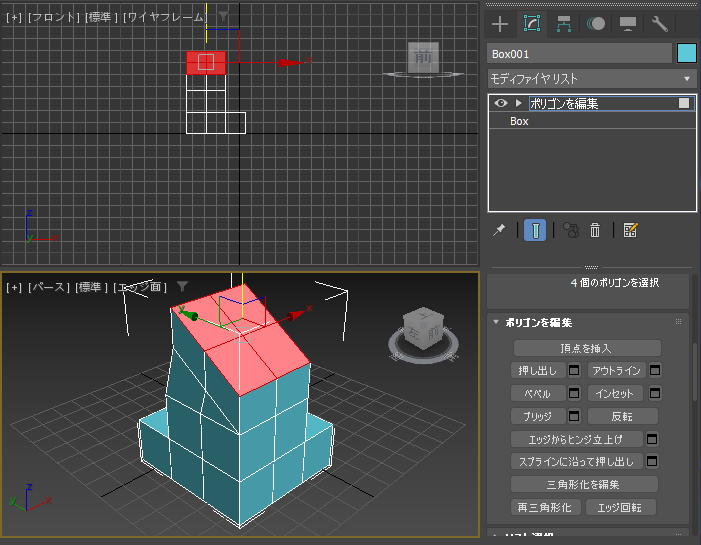

この状態でZ軸にスマート押し出しすると、上部に押し出されます。希望する動作は面の方向(法線方向)に向かって押し出したいです。
スマート押し出しで選択した面を法線方向に押し出す手順を紹介します。
ローカル座標を利用します。
メインツールバーの[選択して移動]ボタンをクリックしてポリゴンを移動する状態にします。デフォルトではビューの座標系で
移動ギズモが表示されています。メインツールバーの[参照座標系]のドロップダウンリストをクリックします。

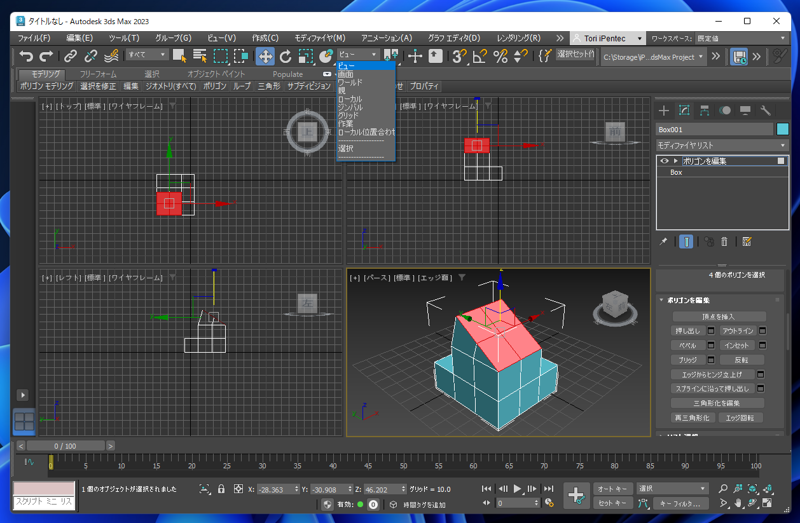

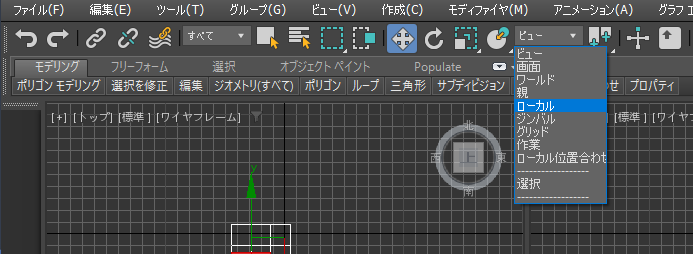

ドロップダウンリストが表示されます。リストの[ローカル]の項目をクリックして選択します。
移動ギズモの向きが、選択面の軸に一致します。
[Shift]キーを押しながらZ軸方向に移動して、スマート押し出しを実行します。面の法線方向に向かって押し出されています。
スマート押し出しで選択した面を法線方向に押し出すことができました。
