cablecc NGFF M-Key NVME 延長ケーブル のレビューです。
マザーボード上のm.2 SSDスロットから通気性の良い別の場所にSSDを取り付けたくなったため、
m.2スロットの延長ケーブルを探したところ、本製品を入手することにしました。
Amazonで購入できます。

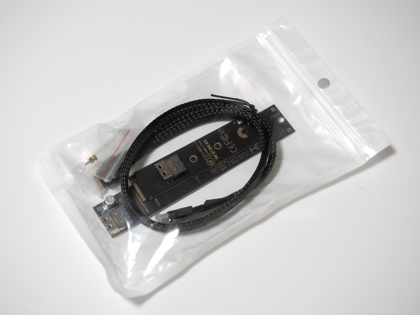

パッケージは下図です。

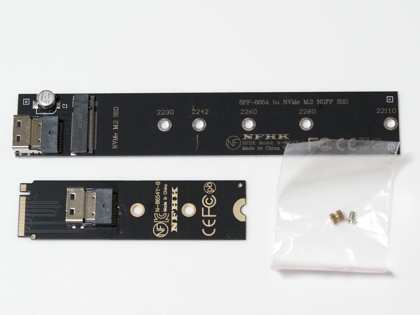

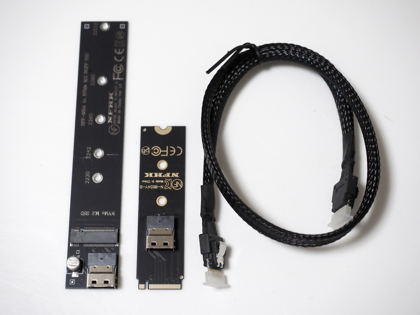

m.2のカードと延長ケーブル、延長先のm.2スロットのカード、m.2カードの取り付けねじが梱包されています。

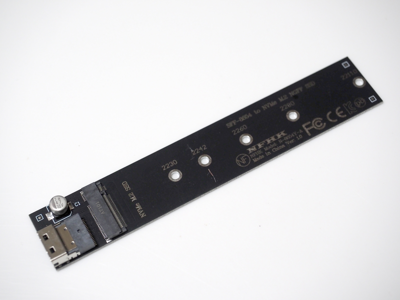

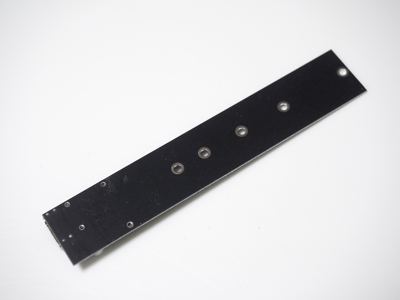

m.2スロット延長カードの外観は下図です。
m.2の22110サイズまで取り付けられるカードです。

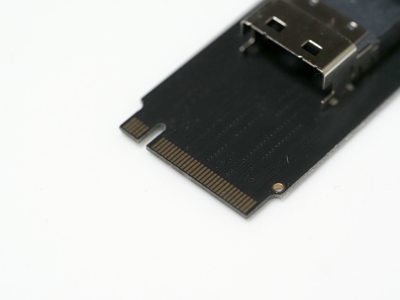

コネクタ部は下図です。

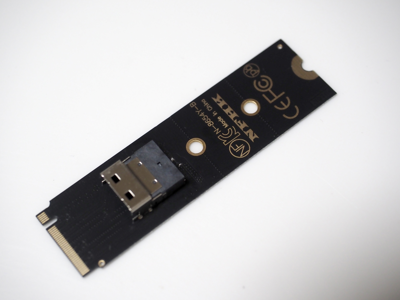

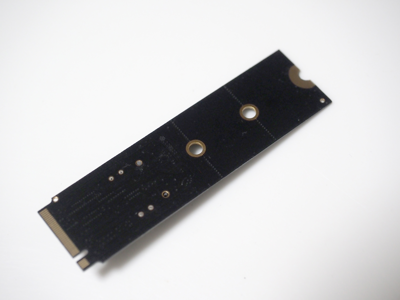

マザーボードのm.2スロットに取り付けるカードです。

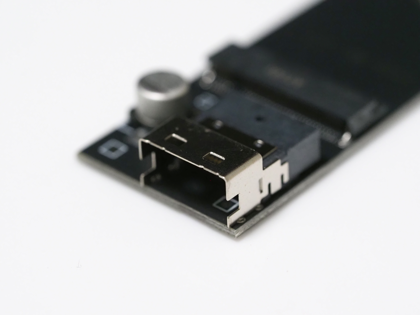

ケーブルを取り付けるコネクタ部分です。

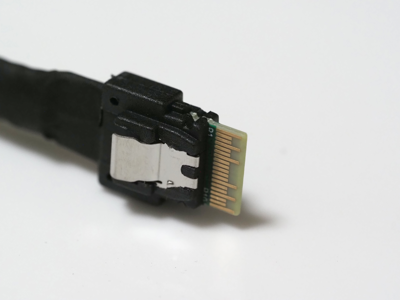

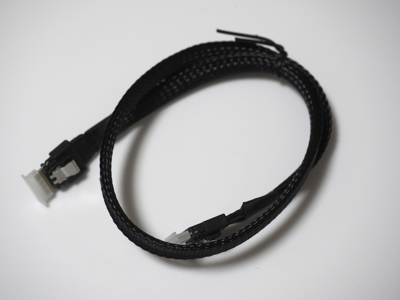

延長用のSFF-8654コネクターケーブルです。
コネクタ部は下図です。

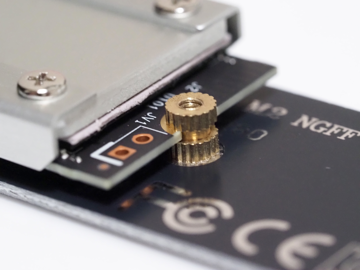

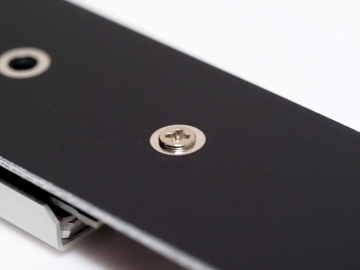

m.2カードは通常のm.2スロットと同様に取り付けられます。付属のねじのくぼみにm.2カードの切り欠きを差し込み、
カードのハイメからねじ止めして固定します。

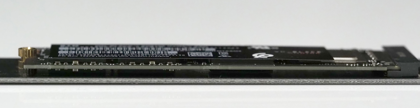

m.2カードを取り付ける側のカードのコネクタ位置が低いため、SSDで底面にヒートシンクが取り付けられている場合、
カードを取り付けられないため、注意が必要です。下図はヒートシンクがないSSDのため、カードに取り付けできています。
動作する場合と、動作しない環境があるため注意が必要です。
| 環境(チップセット) | 動作 | 補足 |
|---|---|---|
| Intel Z790 チップセット (Gen4) | 〇 | |
| Intel Z890 チップセット (Gen4) | × | 認識はするが極めて不安定 |
| Intel C422 チップセット (Gen3) | 〇 |
Gen4の高速なm.2スロットを延長する場合にはうまく動作しないです。
