ビューポートの表示図形にエッジを表示する手順を紹介します。

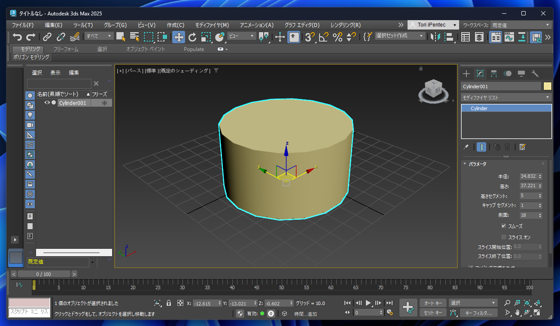

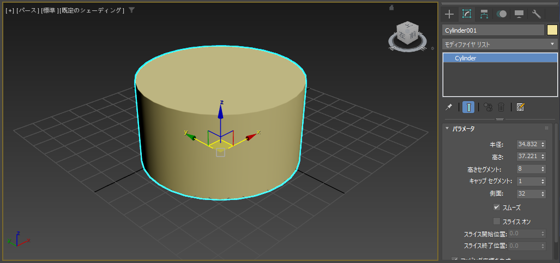

シーンに円柱を作成しました。
パラメータで[角度]の値を増やしました。滑らかになっているようには見えますが、エッジがどの程度の密度になっているのか確認したいです。
この記事ではビューポートで表示されている図形(ジオメトリ)にエッジを表示する手順を紹介します。
ビューポートの左上の[既定のシェーディング]の項目をクリックします。

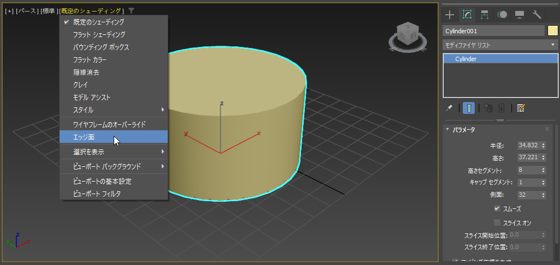

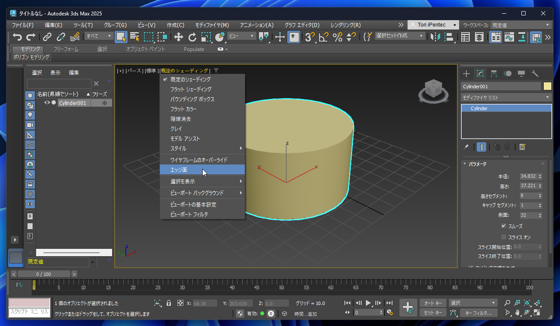

クリックするとドロップダウンリストが表示されますので、[エッジ面]の項目をクリックします。
図形のシェーディングの上にエッジが表示されました。

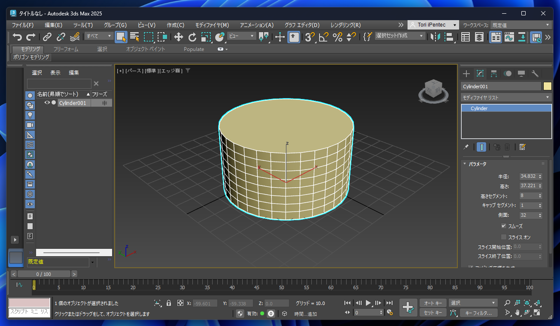

キャップセグメントの値を変更しました。エッジの状況がよくわかるようになりました。
ビューポートの図形にエッジを表示できました。

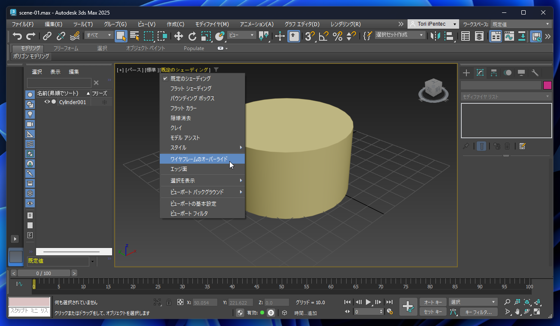

[既定のシェーディング]の項目をクリックして表示されるドロップダウンリストの[ワイヤーフレームのオーバーライド]を選択してもエッジが表示されます。

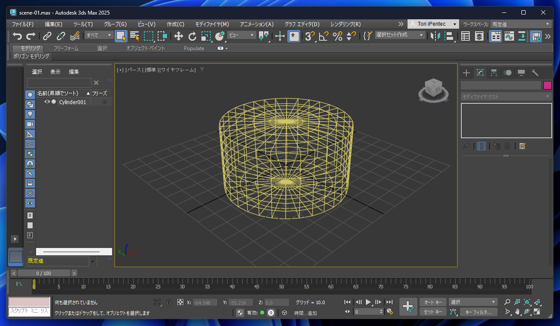

下図の表示となります。

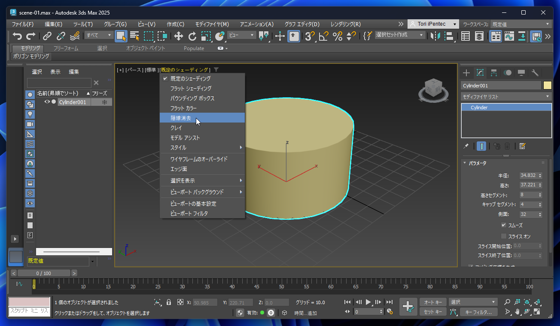

また、[陰線消去]を選択した場合もエッジが表示されます。

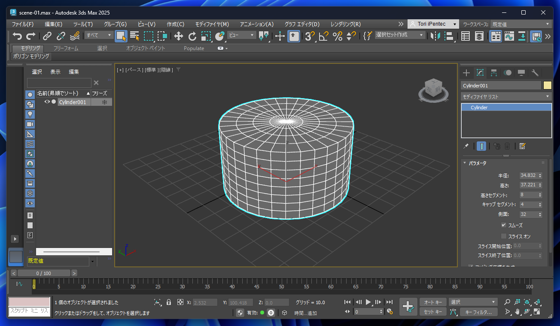

下図の表示となります。
