NURBSサーフェスの表裏を反転したい

NURBSサーフェスの表裏を反転する手順を紹介します。

手順

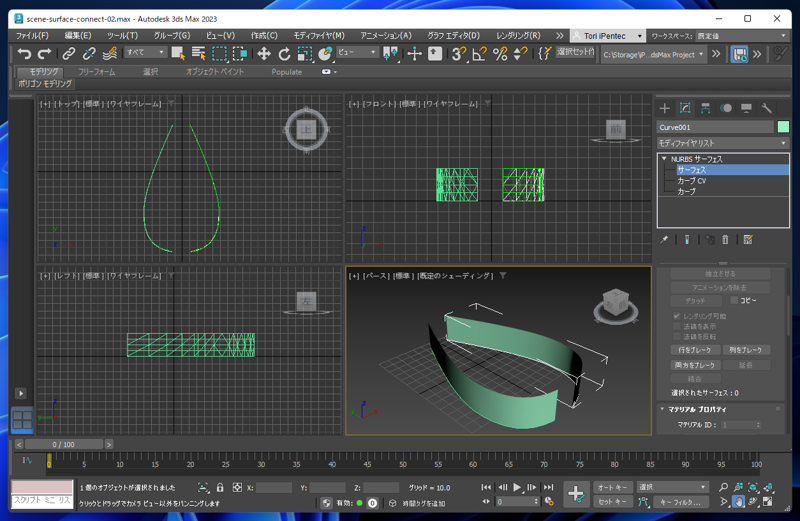

NURBSカーブを押し出してNURBSサーフェスを作成しました。2つのサーフェスを作成したところ、どちらも手前側が表面になっています。
外側が表面になるよう、奥のNURBSサーフェスの表裏を反転したいです。

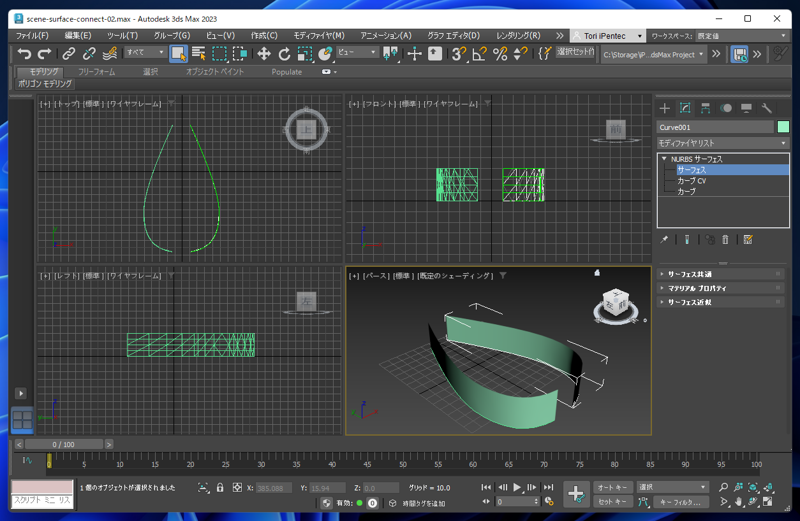

表裏を反転したいNURBSサーフェスを選択します。

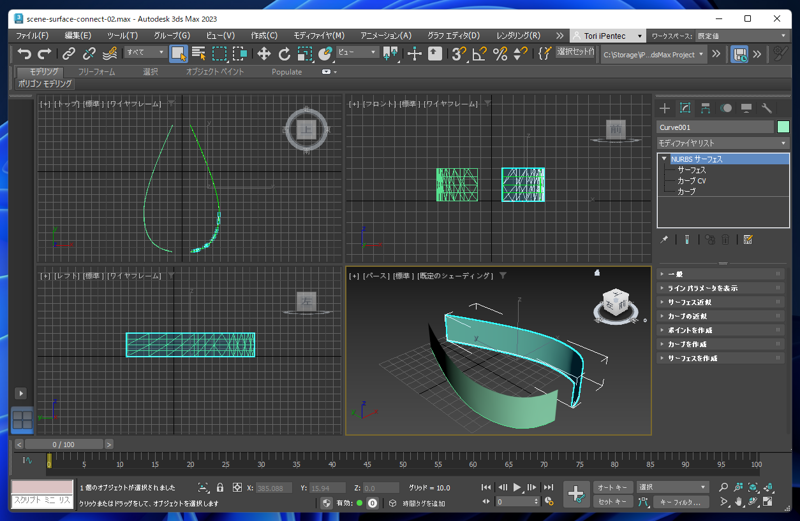

コマンドパネルの[修正]タブをクリックします。モディファイヤスタックの[NURBS サーフェス]の項目を展開ます。 子要素の[サーフェス]の項目をクリックして選択します。

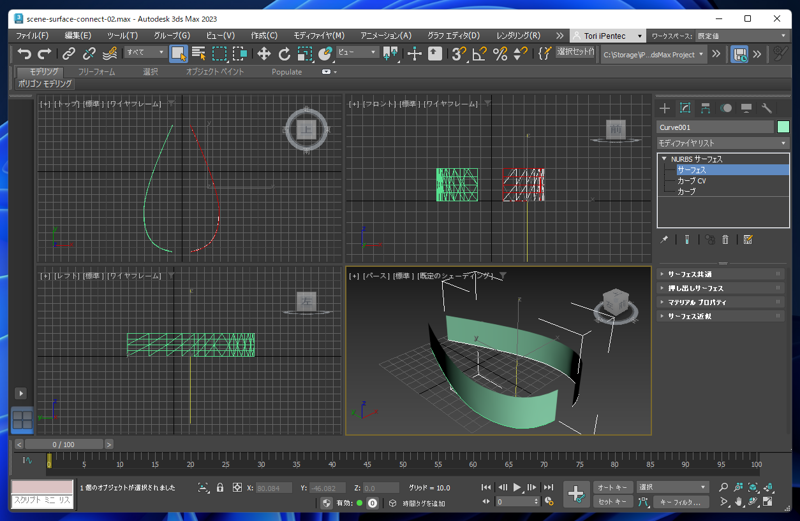

ビューポートでNURBSサーフェスをクリックして選択します。選択されたNURBSサーフェスのエッジが赤色に変わります。

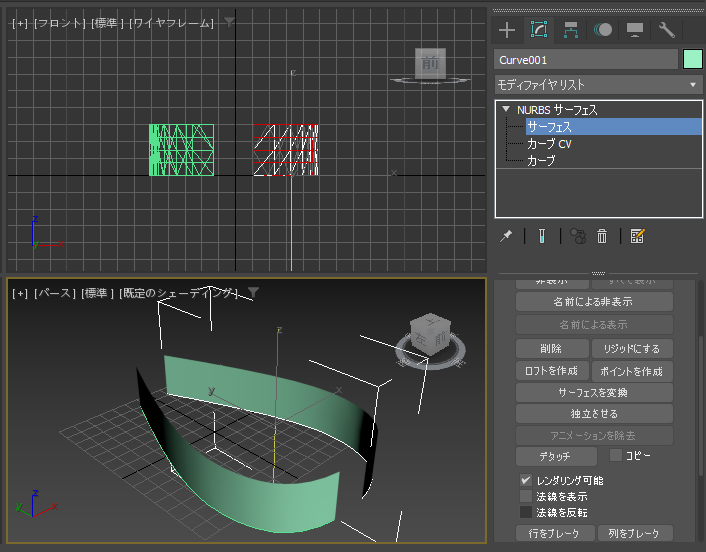

コマンドパネルの[サーフェス共通]ロールアウトの[法線を反転]チェックボックスをクリックしてチェックをつけます。

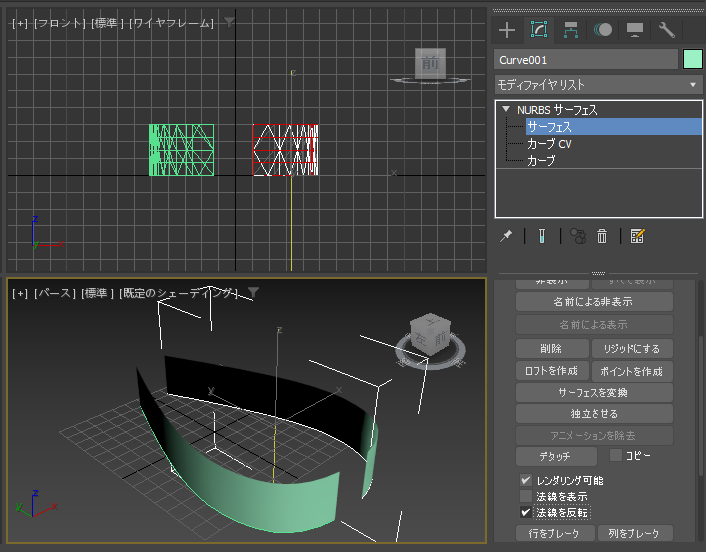

チェックをつけるとサーフェスの表裏が反転します。外側を表面にできました。
