エッジをスムーズエッジに設定する手順を紹介します。
オブジェクトをスムーズにする方法として、OpenSubDivを利用する方法や
ターボスムーズを利用する方法、メッシュ スムーズを利用する方法があります。
これらの方法はポリゴンを分割しスムーズにする方法のため、ジオメトリの形状に変更を与えますが、ジオメトリの形状を変更せずに、
レンダリングカラーのみで見た目をスムーズにしたい場合があります。
レンダリングカラーのみでスムーズにする場合、エッジをスムーズエッジに設定することで対応できます。
この記事ではジオメトリオブジェクトのエッジをスムーズエッジに設定する手順を紹介します。

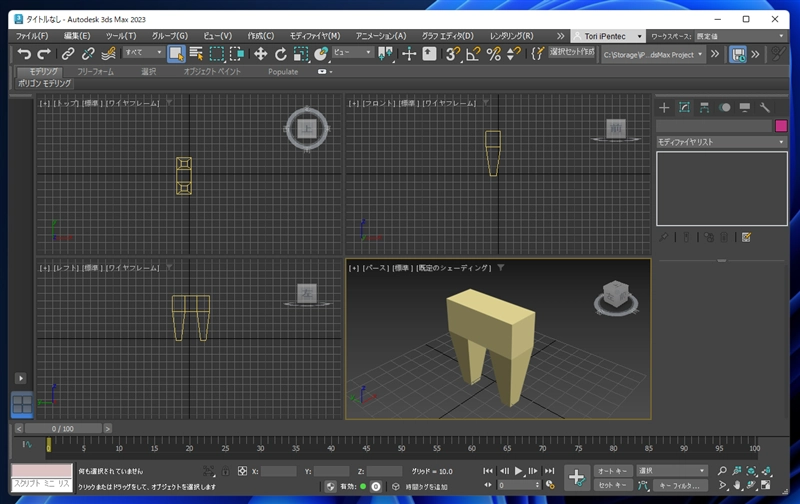

下図の図形(ジオメトリオブジェクト)を作成します。
コマンドパネルで[修正]タブをクリックして選択し[モディファイヤリスト]ドロップダウンリストボックスをクリックします。

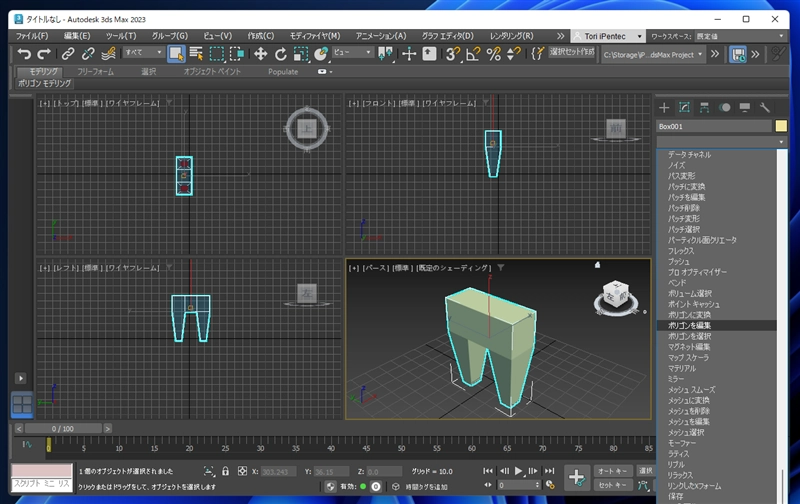

ドロップダウンリストが表示されますので[ポリゴンを編集]の項目をクリックして選択します。

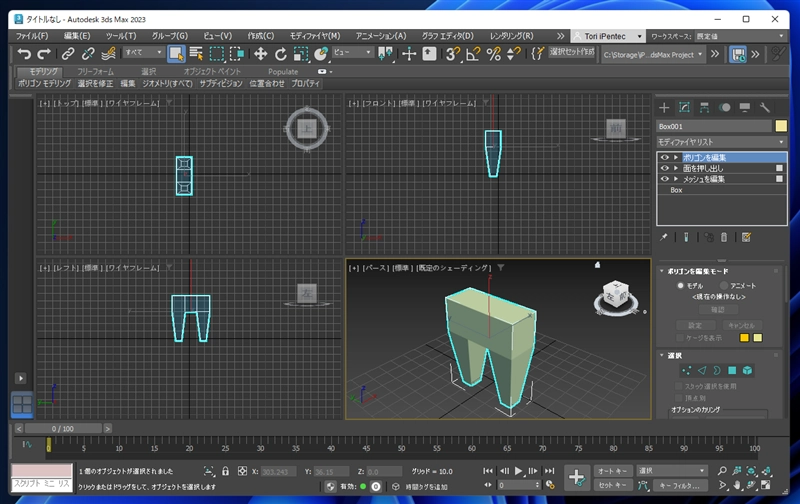

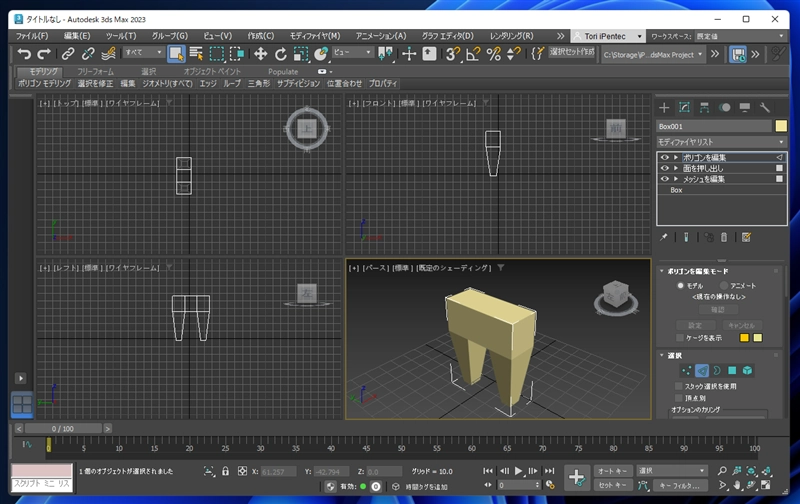

モディファイヤスタックに[ポリゴンを編集]の項目が追加されます。
コマンドパネル下部の[選択]パネルで三角形のアイコンのボタン([エッジ]ボタン)をクリックして選択します。

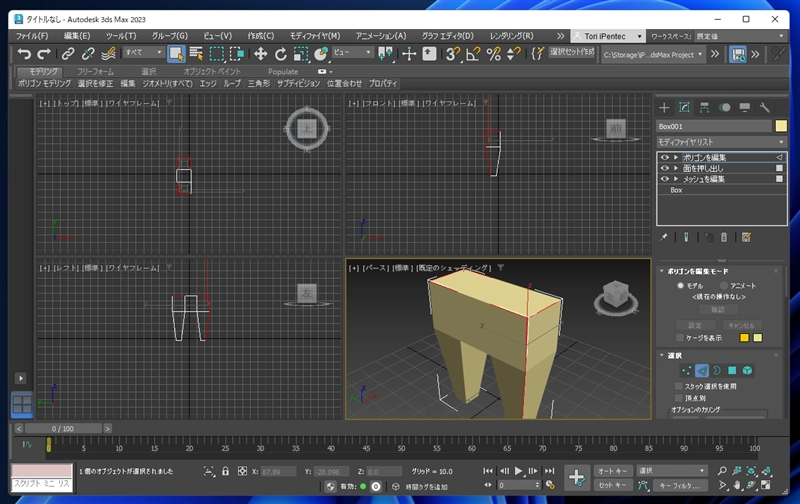

スムーズにしたいエッジをクリックして選択します。選択されたエッジは赤色に変わります。

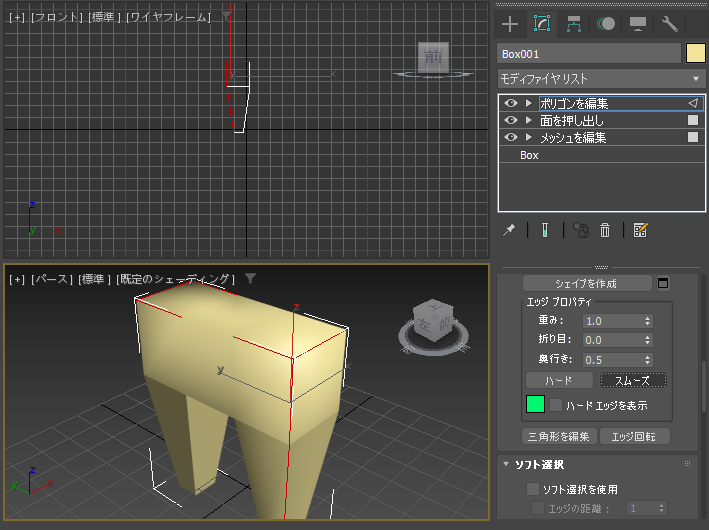

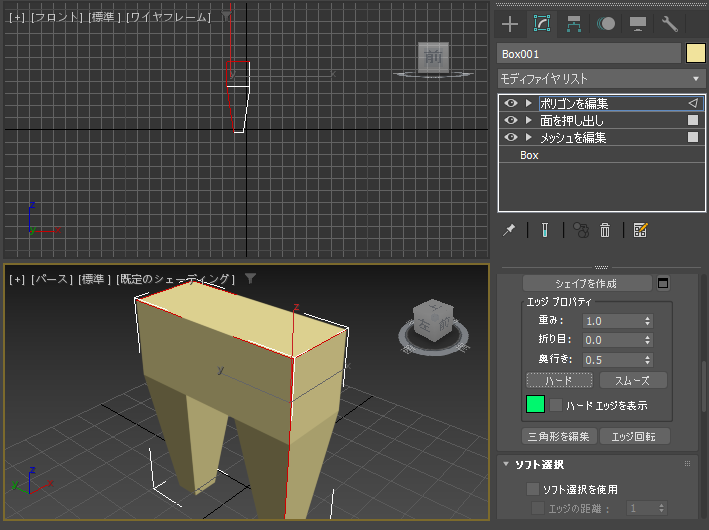

コマンドパネルを下にスクロールし、[エッジを編集]パネルの[エッジ プロパティ]グループの[スムーズ]ボタンをクリックします。
ボタンをクリックするとエッジがスムーズになり、パースのプレビューの表示もエッジがなくなります。

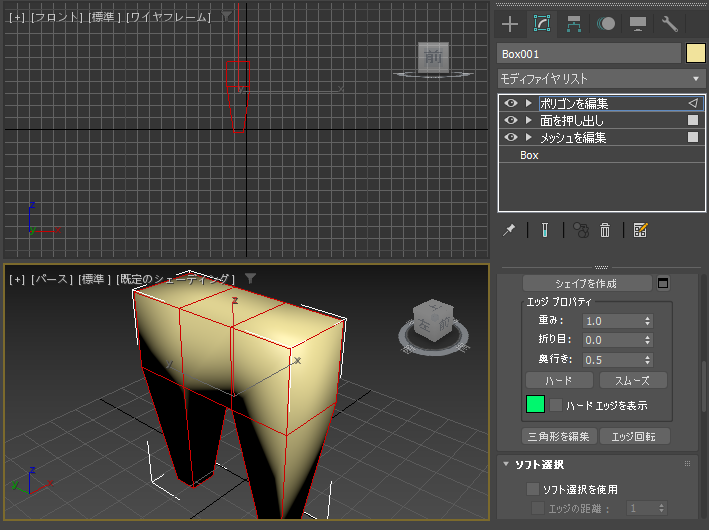

すべてのエッジをスムーズにした状態です。

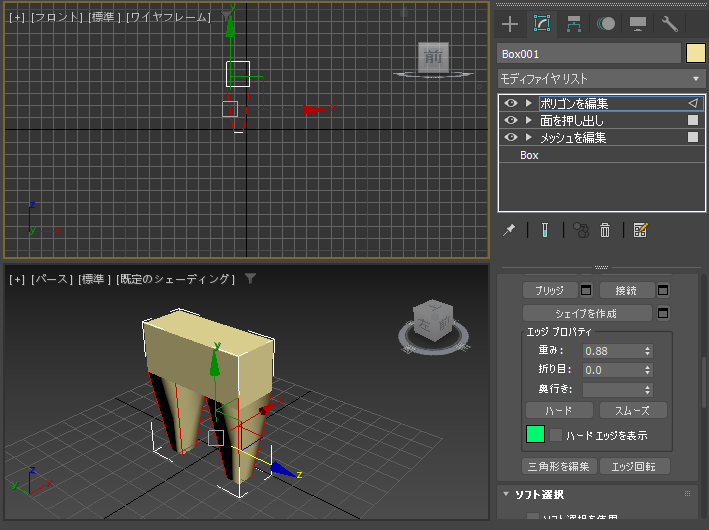

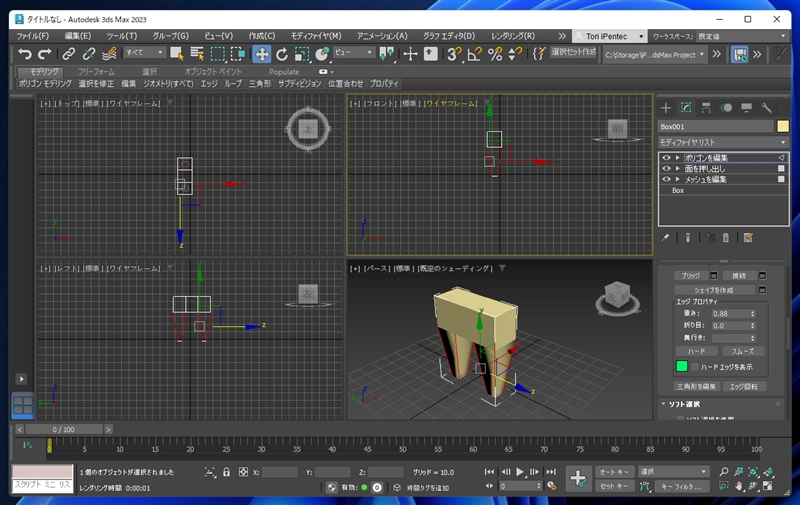

レンダリング結果を確認するため、オブジェクトの下側のエッジのみをスムーズエッジにせってします。

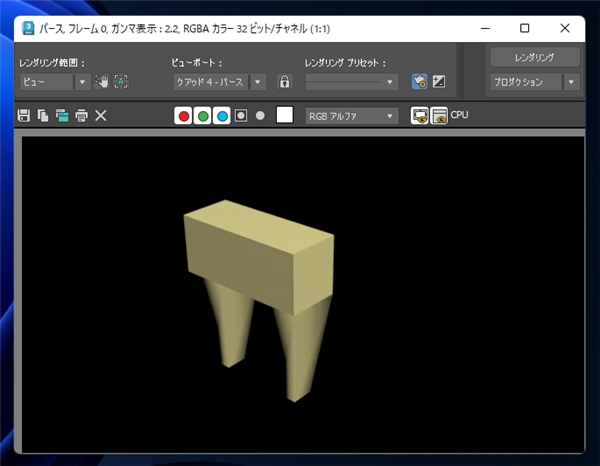

レンダリングします。下図の表示になります。

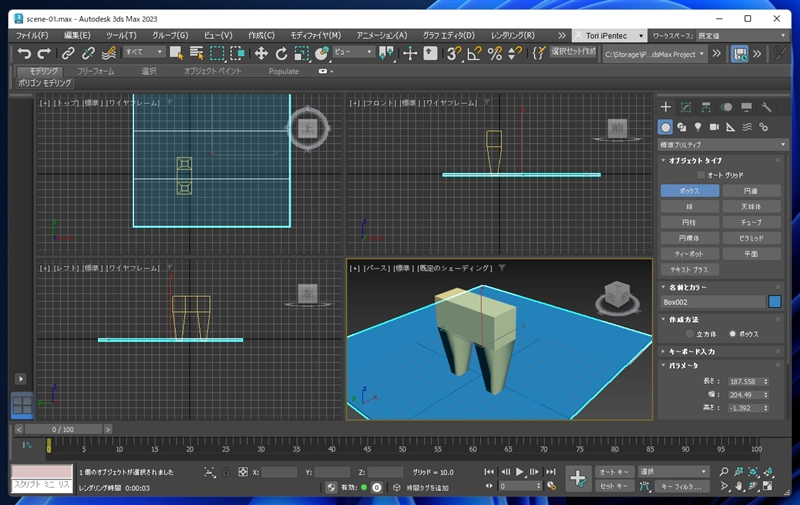

先のレンダリング結果で、黒い部部分がどうなっているのか不明なため、床のボックスを配置して再度レンダリングします。

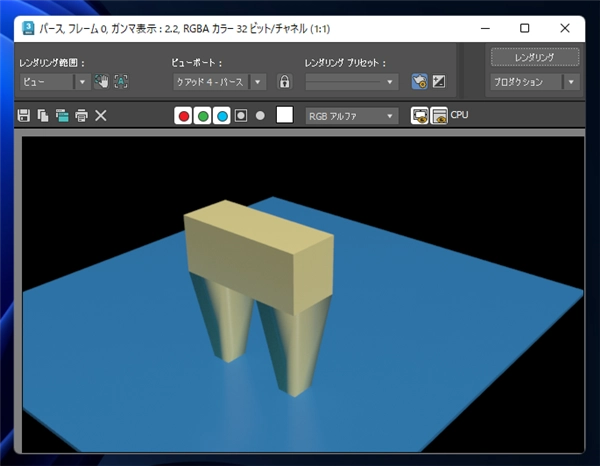

下図の結果となります。
ジオメトリの形状は変えずに、レンダリング結果のみをスムーズにするスムーズエッジの設定手順を紹介しました。
