さらに簡単にループエッジを挿入する、「スイフトループ」を利用する方法もあります。
詳しくはこちらの記事を参照してください。
スライス平面を利用したスライスで、ジオメトリオブジェクトにループエッジを挿入する手順を紹介します。
ジオメトリオブジェクトにループ状のエッジを挿入したい場合があります。
スライス平面を利用したスライスを実行すると、オブジェクトにループ状のエッジを挿入できます。

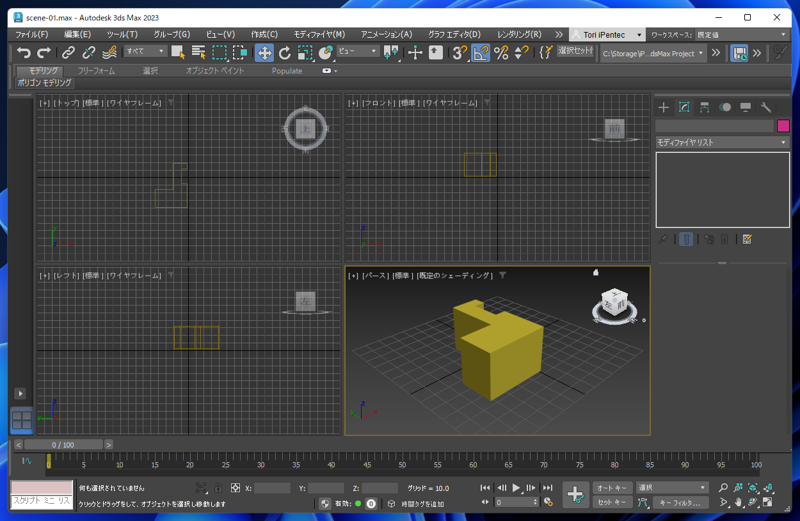

シーンにオブジェクトを用意します。今回は下図のジオメトリオブジェクトを作成しました。

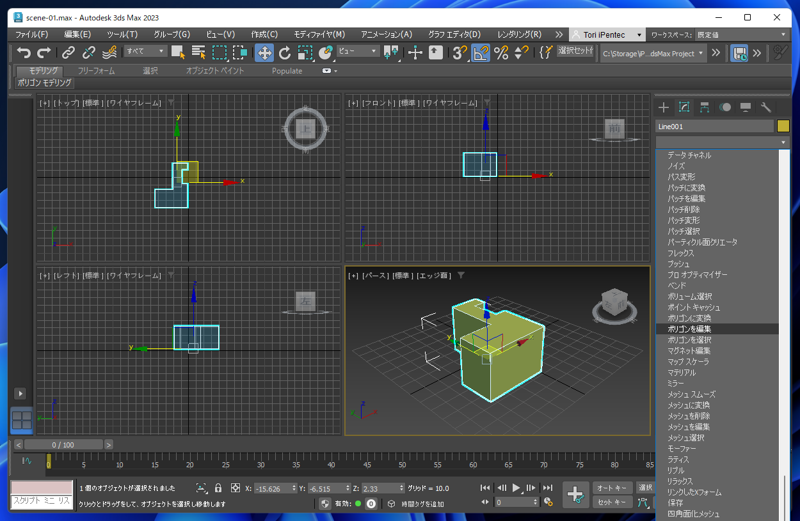

オブジェクトを選択し、コマンドパネルの[修正]タブをクリックして選択します。[モディファイヤリスト]のドロップダウンリストボックスをクリックし、
リストから[ポリゴンを編集]を選択します。
モディファイヤスタックの枠に[ポリゴンを編集]の項目が追加されます。

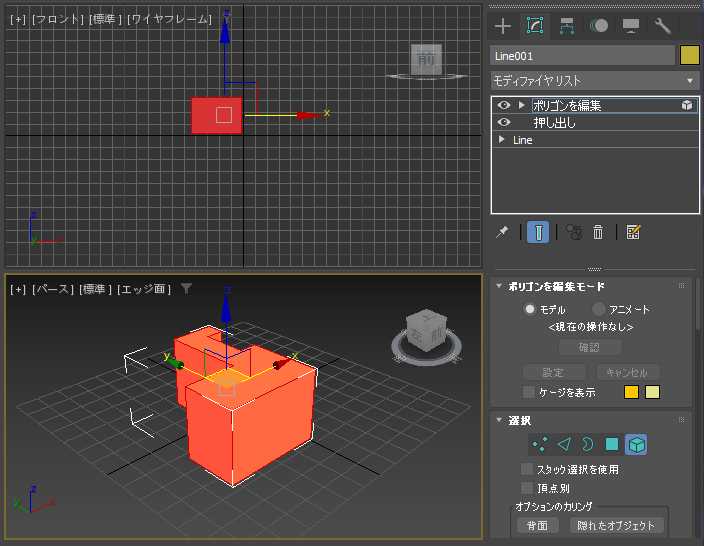

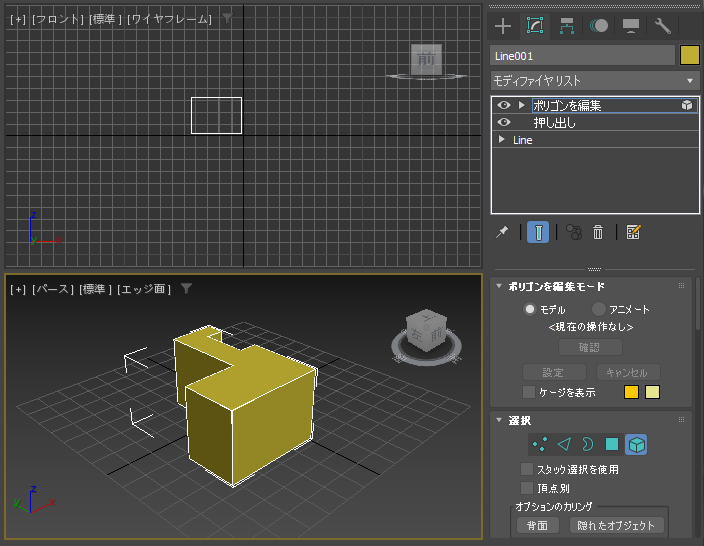

コマンドパネル下部の[選択]ロールアウトで、[要素]ボタン(立方体のアイコンのボタン)をクリックします。
[要素]ボタンが押された状態になり要素の選択モードになります。

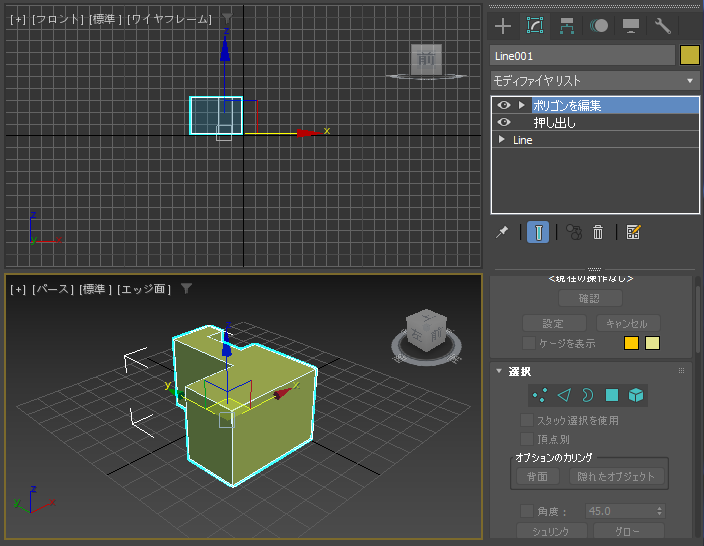

ビューポートでオブジェクトをクリックして選択します。オブジェクト全体が選択されます。
コマンドパネル下部を下にスクロールし[ジオメトリを編集]ロールアウトを表示します。

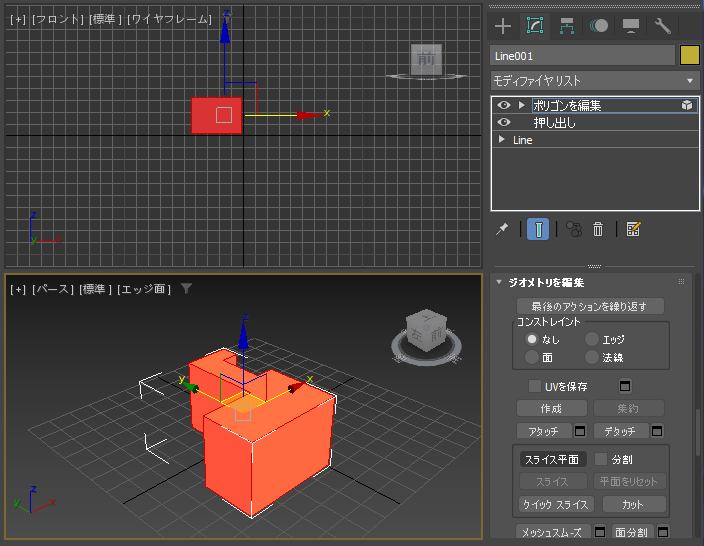

[ジオメトリを編集]ロールアウトの[スライス平面]ボタンをクリックします。

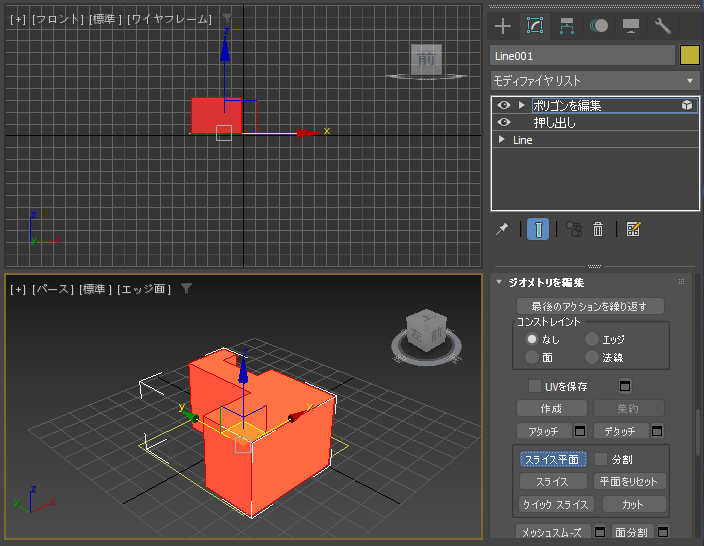

[スライス平面]ボタンが押された状態になり、オブジェクトの底面にスライス平面(黄色の平面)が表示されます。

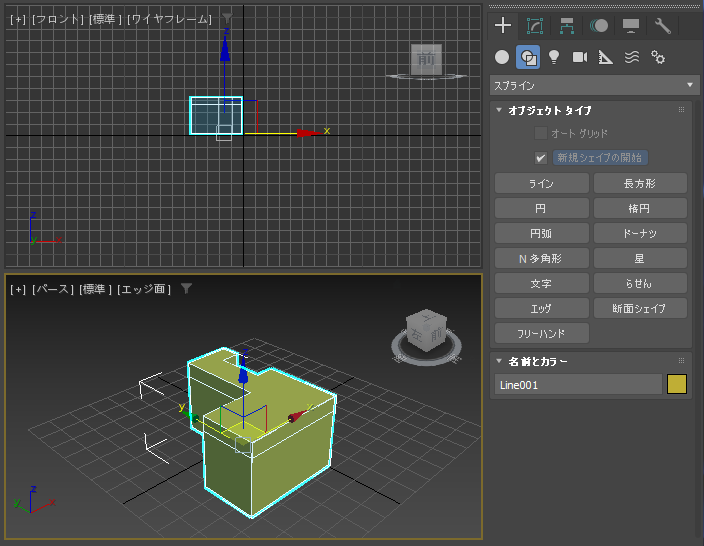

[選択して移動]ツールを利用して平面をZ軸方向に移動し、エッジを挿入したい位置に移動します。
[スライス]ボタンをクリックします。
スライスボタンをクリックすると、スライス平面の位置でスライスされ、エッジが挿入されます。
同様の操作を繰り返すことで、複数のループエッジをオブジェクトに挿入できます。

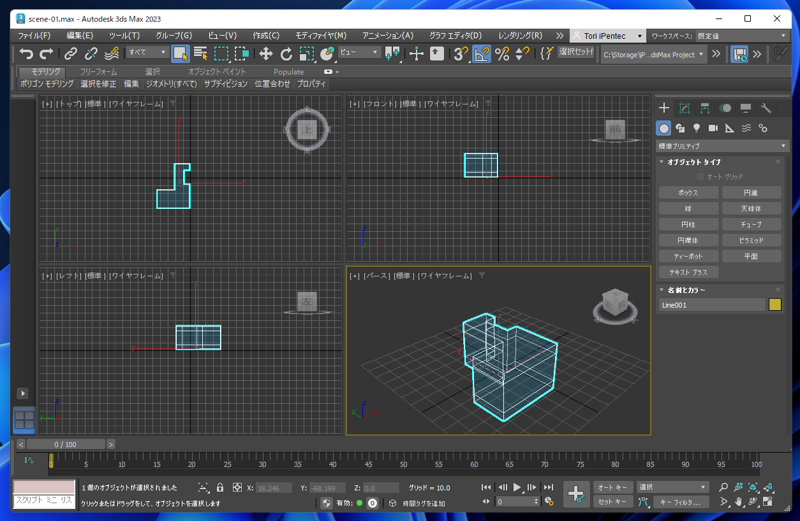

オブジェクトにループエッジを挿入できました。

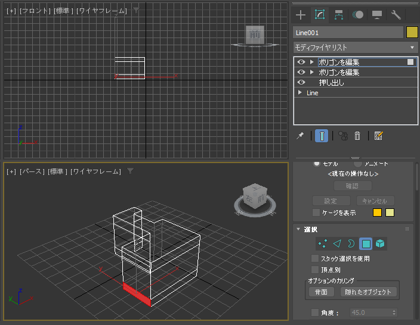

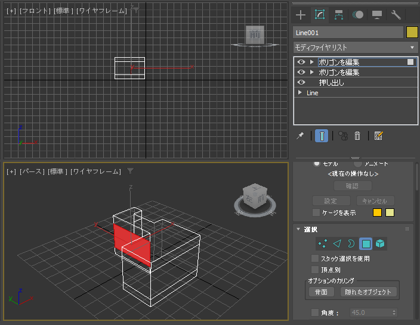

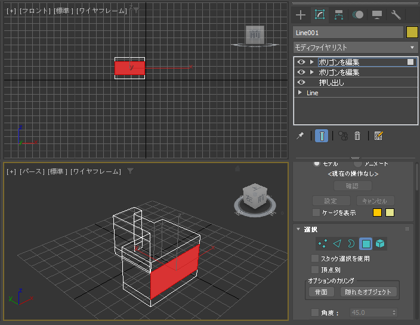

挿入したエッジでポリゴンが区切られ、ポリゴン選択でエッジで分割されたポリゴンを選択できます。
