NURBS CV サーフェス を作成する手順を紹介します。

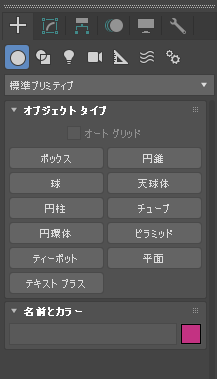

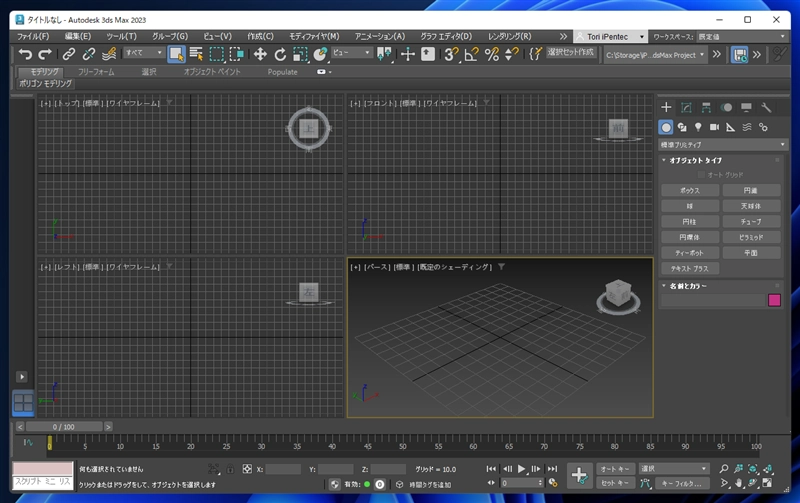

シーンを新規作成します。メインウィンドウ右側のコマンドパネルの[作成]タブをクリックし、
タブ下のツールバーの丸いアイコンのボタン([ジオメトリ]ボタン)をクリックして選択します。
ツールバー下のドロップダウンリストボックスをクリックします。ドロップダウンリストが表示されますので、
[NURBS サーフェス]の項目をクリックして選択します。

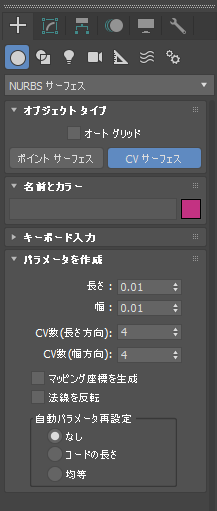

下図の画面に切り替わりますので、[CV サーフェス]のボタンをクリックします。
CV サーフェスの作成モードになりますので、ビューポートをクリック、またはドラッグしてNURBSサーフェスを作成します。

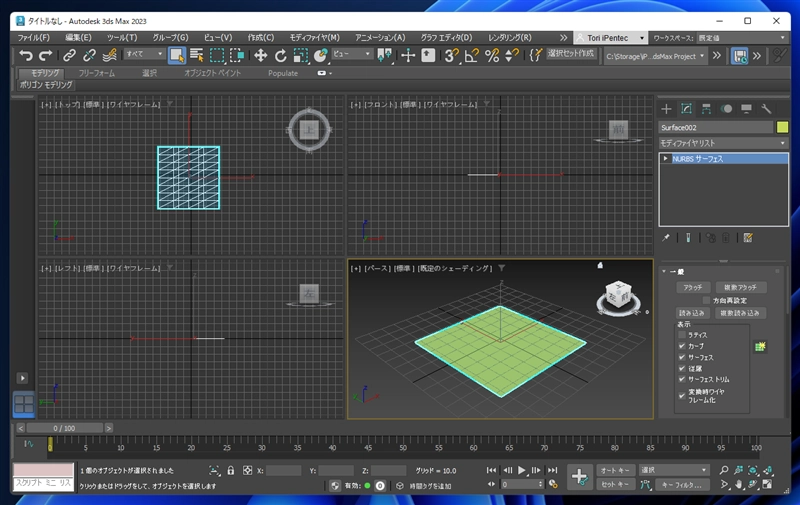

NURBSサーフェスが作成できました。
コマンドパネルの[修正]タブをクリックします。モディファイヤスタックの枠の[NURBS サーフェス]の項目を展開します。

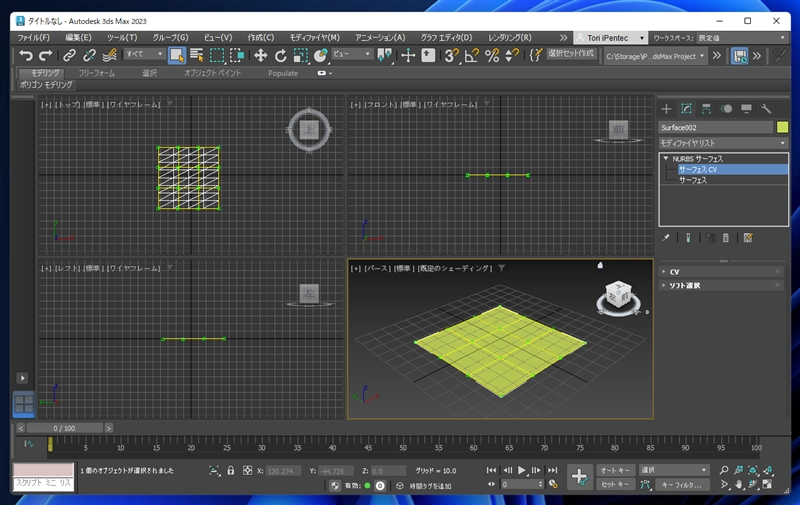

展開すると、[サーフェス CV]と[サーフェス]の項目が表示されます。[サーフェス CV]の項目をクリックして選択します。
コマンドパネル下部の[CV]パネルの[] [選択]グループで選択タイプを選択します。
今回は1つのポイントを選択する[単一ポイント]のボタンをクリックして選択状態にします。

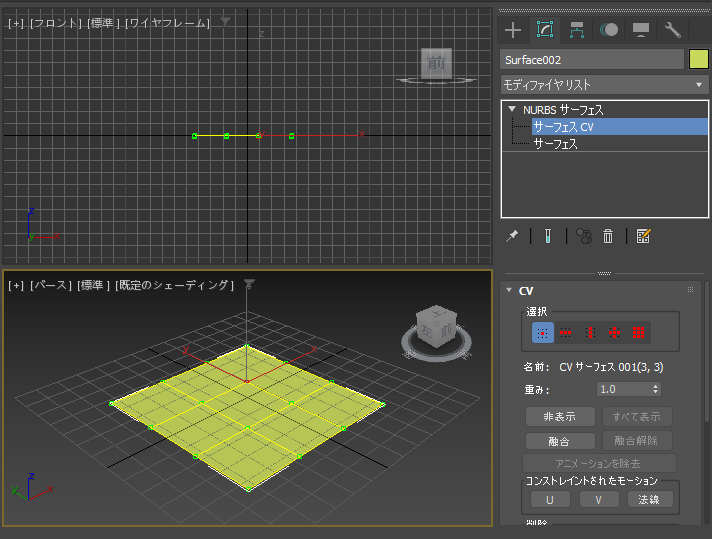

ビューポートでNURBSサーフェス上のCVポイントをクリックして選択します。選択されたCVポイントは赤色に変わります。
メインウィドウのツールバーの[選択して移動]ツールをクリックして選択し、選択されたポイントを移動します。

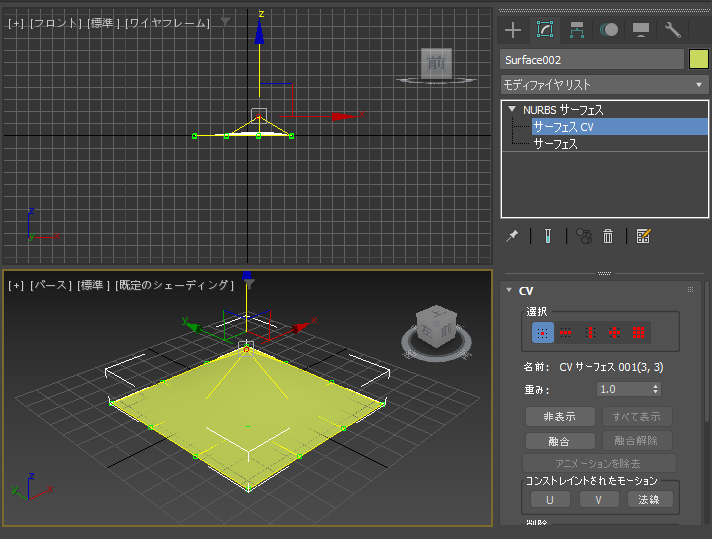

Z方向にポイントを移動しましたがNURBSサーフェスに変化がありません。これは、CVポイントはNURBSサーフェス上の点ではなく、制御点のため
移動が少ない場合面の変化が少ないためです。

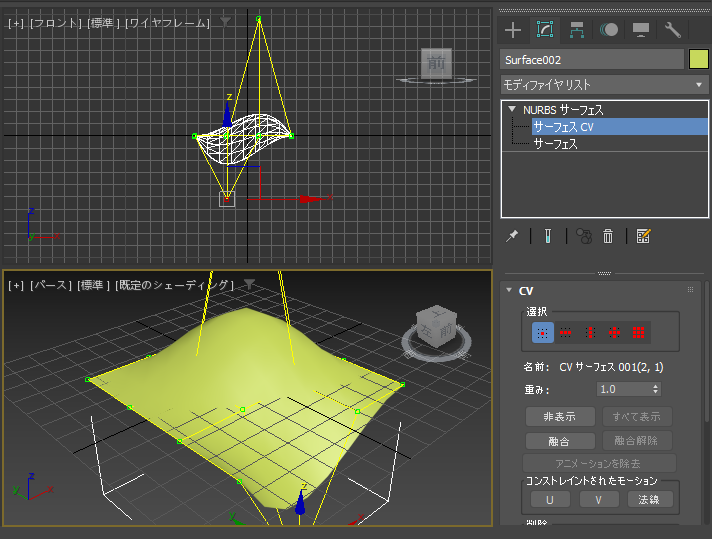

更にCVポイントを情報に移動するとCVポイントに引っ張られるようにNURBSサーフェスが盛り上がります。
CVポイントを変更することで、曲面を編集できます。NURBS局面上のポイントを直接編集しない方法のため、
ポイント サーフェスより滑らかな曲面を作りやすいです。
NURBS CV サーフェス を作成できました。
