Cactiで新しいグラフテンプレートを作成します。

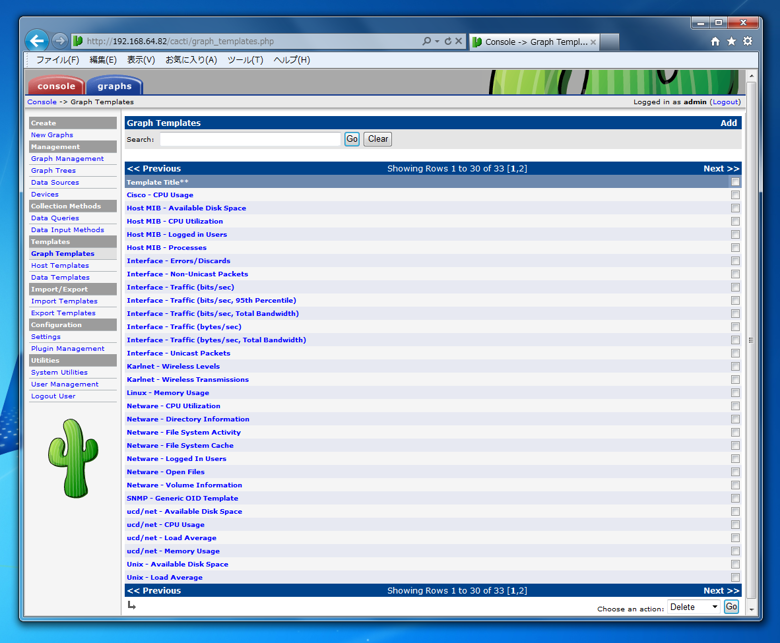

[console] 画面を表示します。左側のメニューの[Graph Templates]をクリックします。下図の画面が表示されます。
画面右上の[Add]リンクをクリックします。

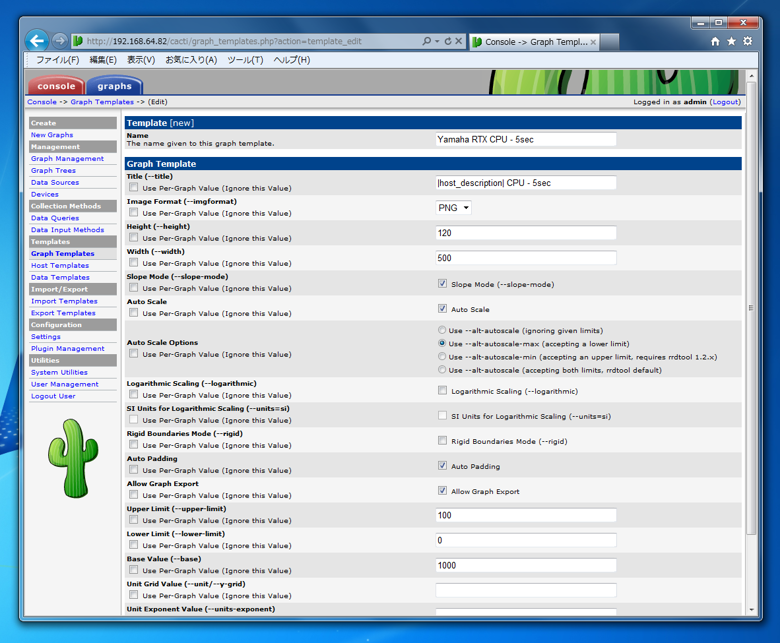

グラフテンプレートの新規作成画面が表示されます。


各フィールドに入力します。

• Template
  • Name : テンプレート名を入力します。
• Graph Template
  • Title : グラフのテンプレート名を入力します。"|host_description|"と入力するとその部分はホスト名に置き換えて表示されます。
  • Image Format : グラフの画像の画像形式を指定します。デフォルトのPNGを用います。
  • Height : グラフ画像の縦のサイズを設定します。デフォルトの120を用います。
  • Width : グラフ画像の横のサイズを指定します。デフォルトの500を用います。
  • Slope Mode : スロープモードにするかの設定です。デフォルトでチェックがついているのでそのまま利用します。
  • Auto Scale : グラフをオートスケールするかの設定です。デフォルトでチェックがついているのでそのまま利用します。
  • Auto Scale Options : オートスケールのオプションです。デフォルトでは上から2番目にチェックされているのでそのまま利用します。
  • Logarithmic Scalling : 対数グラフにするかの設定です。デフォルトではチェックが外れているのでそのまま利用します。
  • SI Units for Logarithmic Scaling : 対数グラフにした場合SI単位にするかを指定できます
  • Rigid Boundaries Mode : 厳密な境界を利用するかの設定です。デフォルトではチェックがされていないのでそのまま利用します。
  • Auto Padding : 自動パディングの設定です。デフォルトではチェックされているのでそのまま利用します。
  • Allow Graph Export : グラフのエクスポートを許可するかの設定です。デフォルトではチェックされているのでそのまま利用します。
  • Upper Limit : 上限の設定です。デフォルトの"100"をそのまま利用します
  • Lower Limit : 下限の設定です。デフォルトの"0"をそのまま利用します。
  • Base Value : 基本の値を設定します。デフォルトの"1000"をそのまま利用します。
  • Unit Grid Value : グリッドの値を設定します。デフォルトは空欄なのでそのままにします。
  • Unit Exponent Value : 指数の値を設定します。デフォルトは空欄なのでそのままにします。
  • Vertical Label : 縦方向のラベルを設定します。デフォルトは空欄なのでそのままにします。

設定ができたら[Save]ボタンを押します。

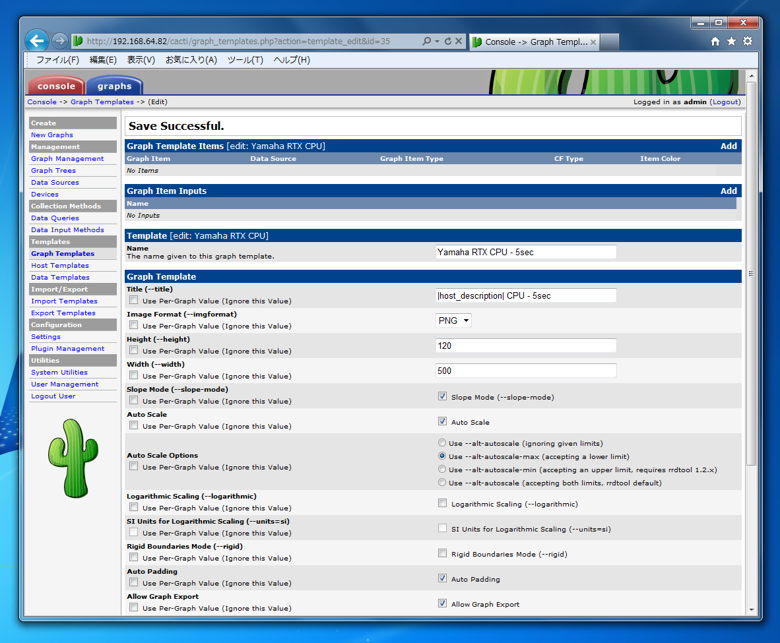

保存できると下図の画面が表示されます。[Template]セクションの上部に[Graph Template Items],[Graph Item Inputs]セクションが表示されます。


以上で、グラフのテンプレートの作成は完了です。

オプションの設定によるグラフの外観の違い

Slope Mode

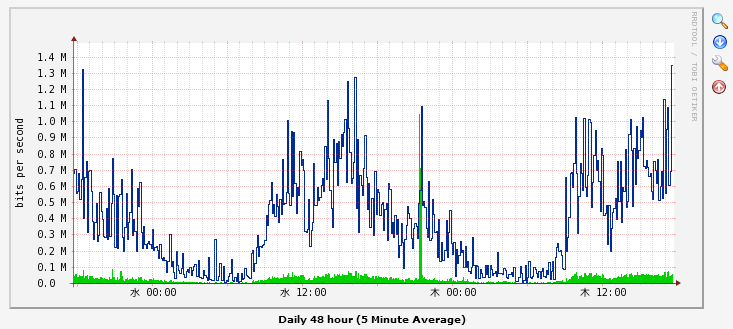

Slope Modeが無効の場合

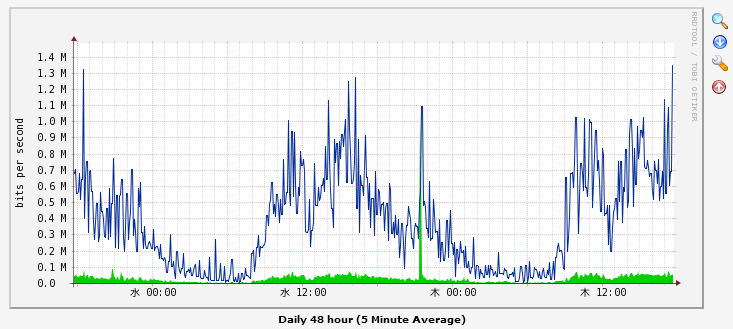

Slope Modeが有効の場合

アンチエイリアシングがかかり、グラフが滑らかになります。
