Photoshopでの波線の描画手順を紹介します。
波線を描く準備としてグリッドを表示し、グリッドにスナップする設定にします。グリッド表示の詳細な手順はこちらの記事も参照してください。
Photoshopを起動し、キャンバスを作成します。

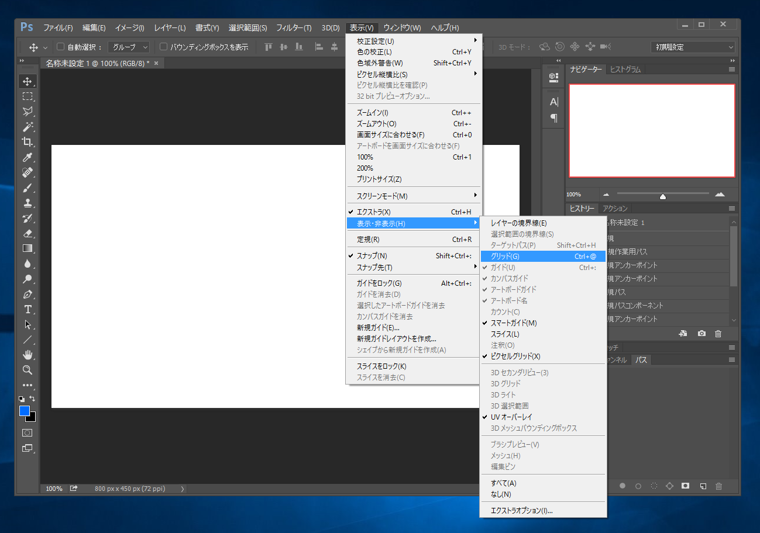

続いてグリッドを表示します。[表示]メニューの[表示・非表示]の[グリッド]をクリックします。
キャンバスにグリッドが表示されます。

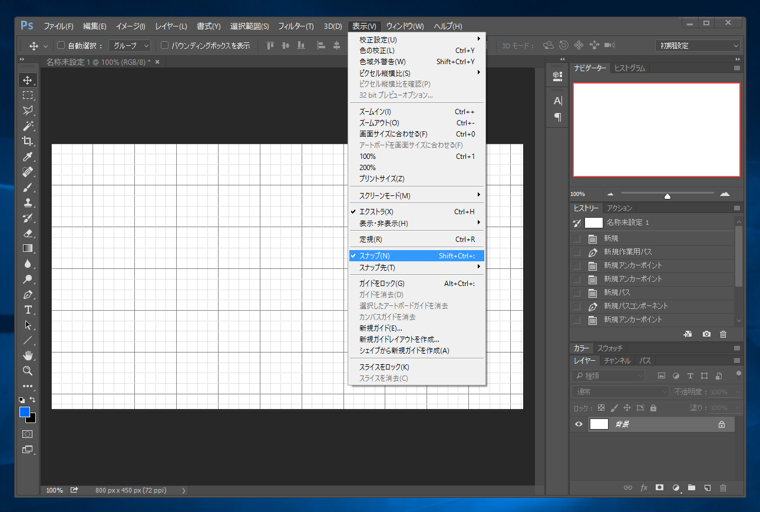

続いてグリッドへのスナップを有効にします。[表示]メニューの[スナップ]にチェックをします。

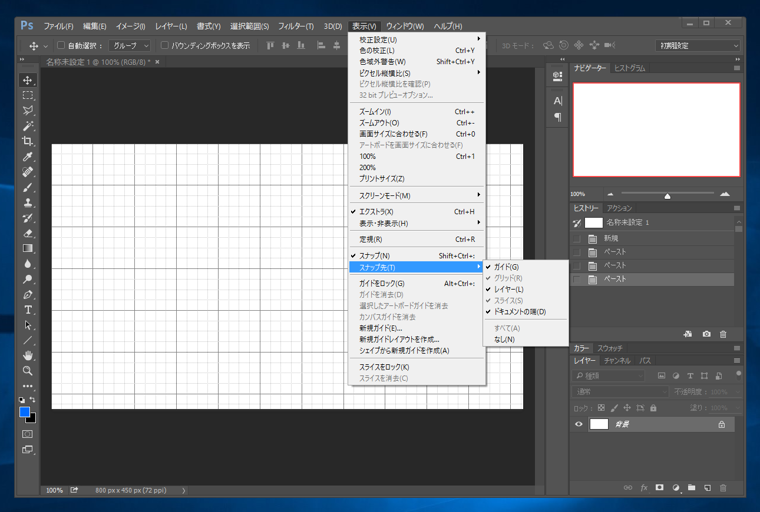

また、[表示]メニューの[スナップ先]メニューの[グリッド]にチェックがついていることを確認します。
描画の準備は以上で完了です。
ツールパレットから[ペンツール]を選択します。
パスウィンドウを表示し、下部のツールバーの[新規パスを作成]ボタンをクリックします。
[パス1]のパスが作成されますのでクリックして選択状態にします。
この作業は描画には直接関係しませんが、パスを作成しない場合は、[作業用パス]での作成になってしまうため、今回はパスを作成しています。
ペンツールでパスを描画します。グリッドをクリックし、ドラッグして開始点とハンドルを描画します。ハンドルの向きは水平にします。
続いて2点目をクリックして描画します。このとき、ハンドルの長さを1点目と同じにします。また、ハンドルの向きは水平にします。
同様の手順で描画します。コントロールポイントは等間隔に配置し、ハンドルの向きも水平にします。

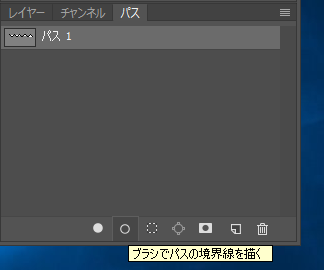

パスが描画できましたら、パスウィンドウの下部の[ブラシでパスの境界線を描く]ボタンをクリックします。

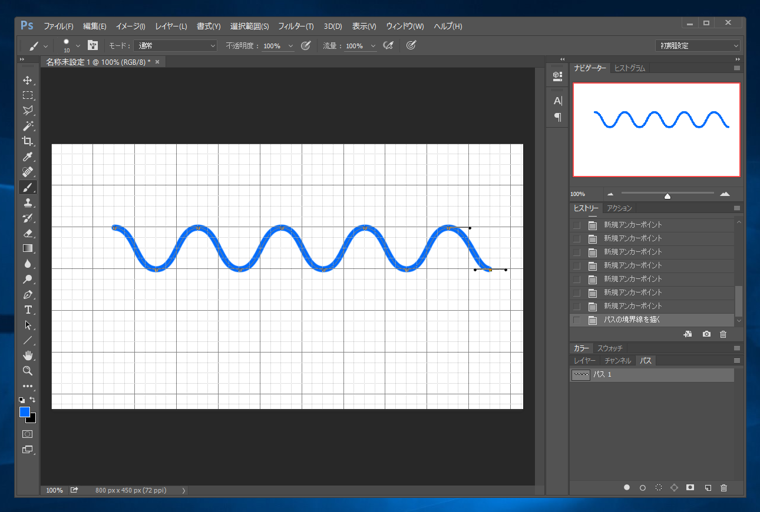

境界線が描画され、曲線が描画できます。
別の描画方法として、波型の変形を使用する、より簡易的な方法もあります。

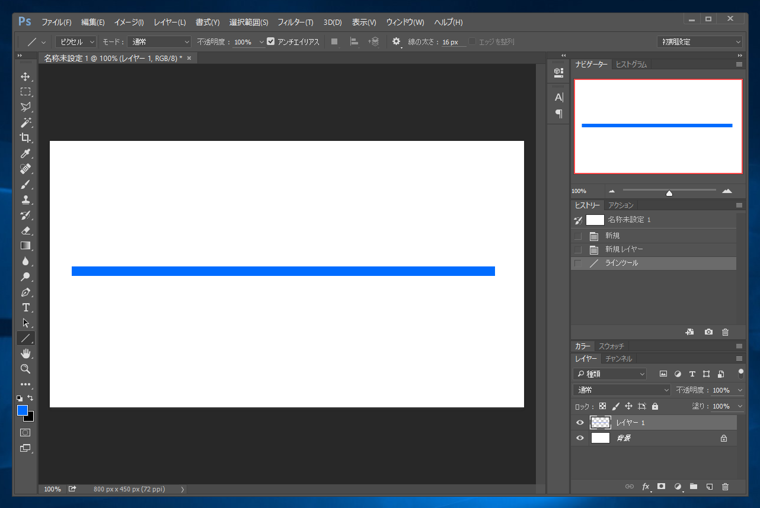

線ツールで線を描画します。

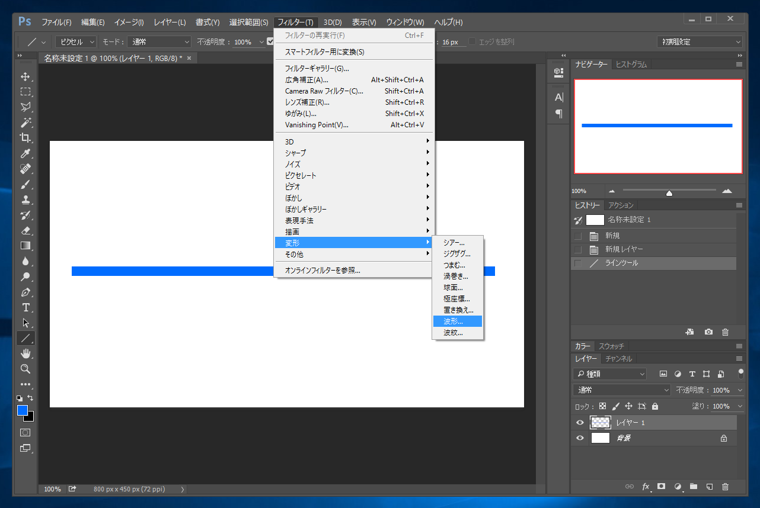

[フィルター]メニューの[変形]の[波形]をクリックします。

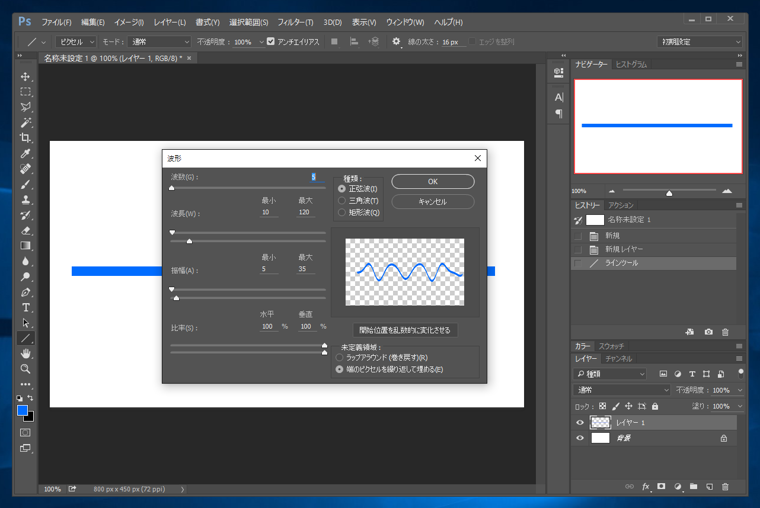

[波形]ウィンドウが表示されます。

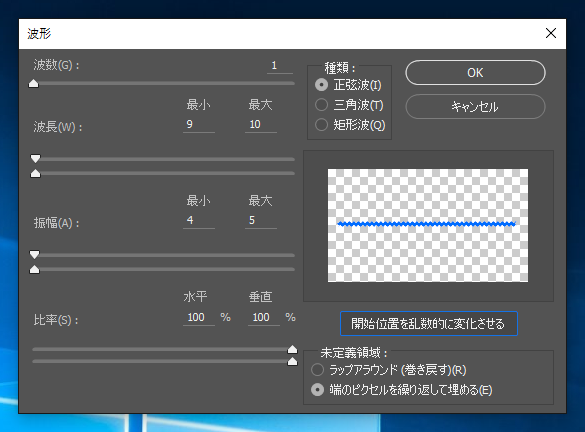

波形ウィンドウの値を設定します。
[波長]の最小値と最大値を同じ値にします。また、[振幅]の最小値と最大値も同じ値にします。設定後[OK]ボタンをクリックします。
変形が適用され、波線になりました。

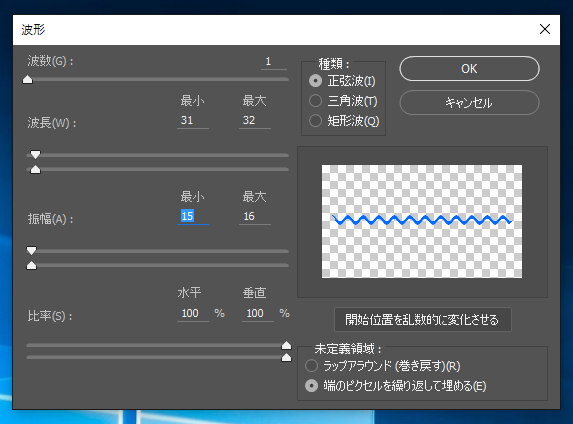

パラメーターを変更すると、波線の形状も変わります。
この方式では波線は描画できますが、線の太さが一定ではありません。必要に応じて拡大や縮小などの変形ツールで形を調整する必要があります。
以上の手順で波線が描画できました。
