閉じたパスの図形どうしを結合し共通部分をくり抜く

Illustratorで 閉じたパスの図形どうしを結合し共通部分をくり抜く方法を紹介します。

手順

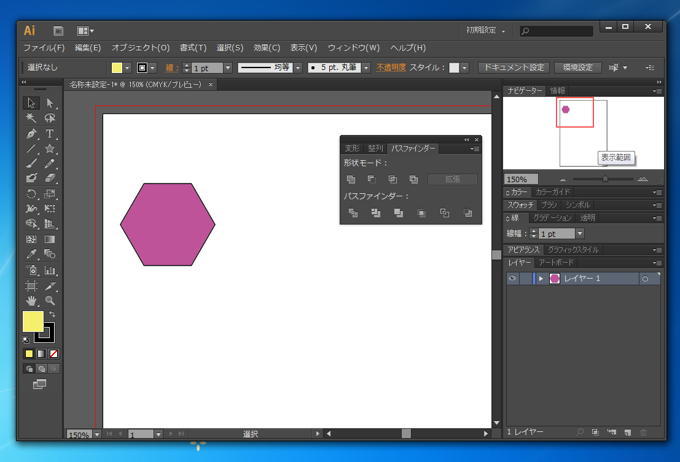

ツールパレットから[多角形ツール]を用いて多角形を作成します。


[スターツール]を用いて星形を描画します。

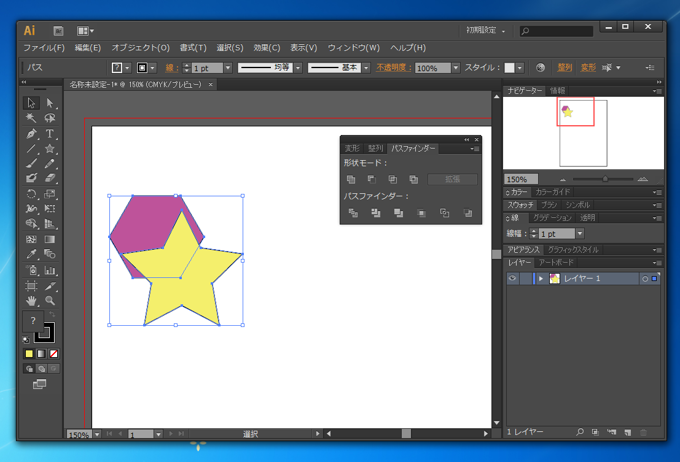

[選択ツール]を用いて描画した多角形(6角形)と星形を選択します。選択後パスファインダーウィンドウの[形状モード]の左から四番目の[中マド]ボタンを押します。パスファインダーウィンドウの表示方法はこちらの記事を参照してください。

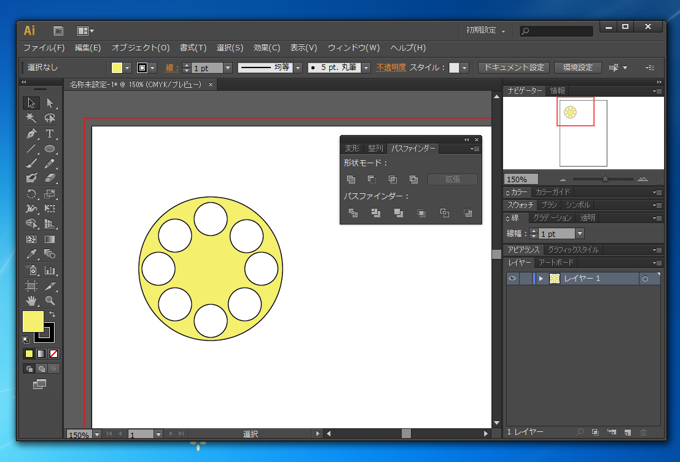

両方の図形が結合され、共通部分がくり抜かれます。

図形全体が含まれる場合

図形全体が含まれる場合はくり抜きと同じ動作になります。
