Illustratorで閉じたパスの共通部分の図形を抜き出す方法を紹介します。
Illustratorで閉じたパスの共通部分を抜き出すには[パスファインダー]の[交差]機能を利用します。

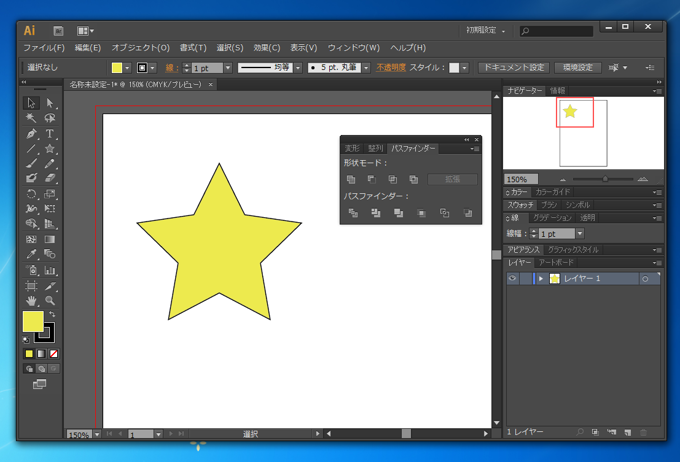

ツールパレットの[スターツール]で星形を作成します。

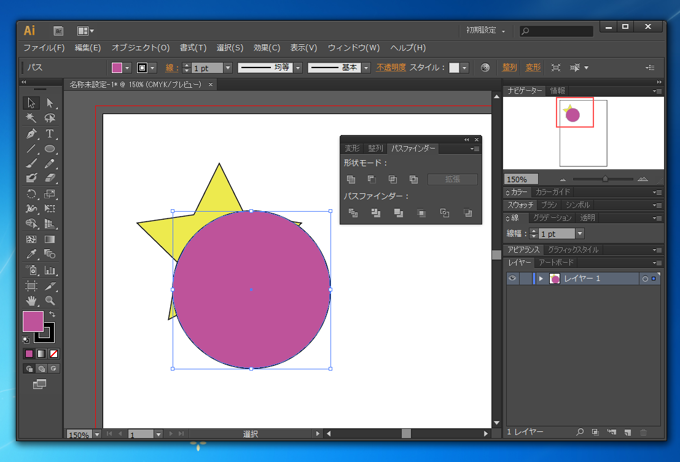

[楕円ツール]で円を描画します。
[選択ツール]を用いて星形と円を選択します。選択後パスファインダーウィンドウの[形状モード]の左から三番目の[交差]ボタンをクリックします。パスファインダーウィンドウの表示方法はこちらの記事を参照してください。
[交差]ボタンはパスファインダーウィンドウの[形状モード]の右から2番目のボタンになります。

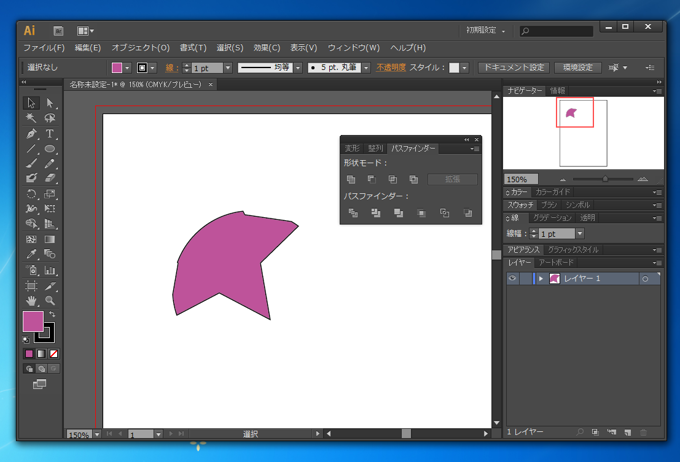

選択した図形の共通部分が抜き出されました。
3つ以上のパスを選択した場合の動作を確認します。

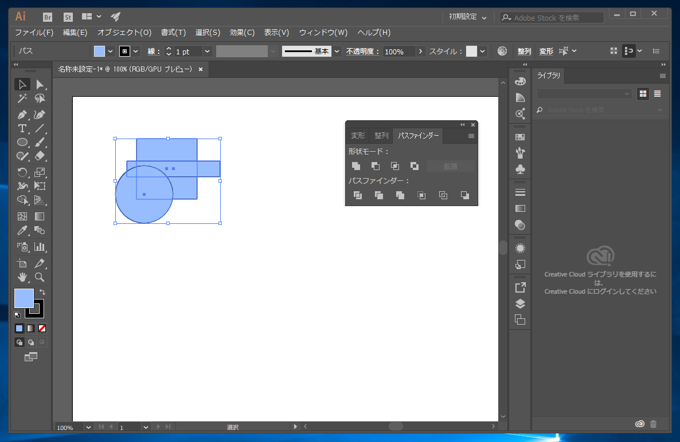

下図のパスを準備します。3つのパスの共通部分がある配置とします。
3つのパスを選択します。
[パスファインダー]ウィンドウの[交差]ボタンをクリックします。
[交差]ボタンはパスファインダーウィンドウの[形状モード]の右から2番目のボタンになります。

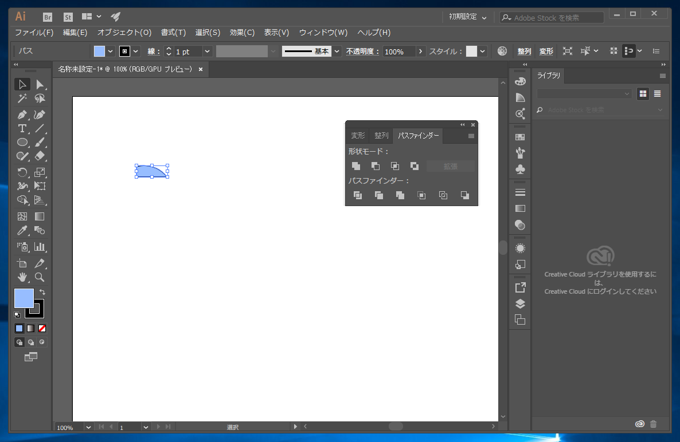

3つのパスの共通部分が抽出されます。

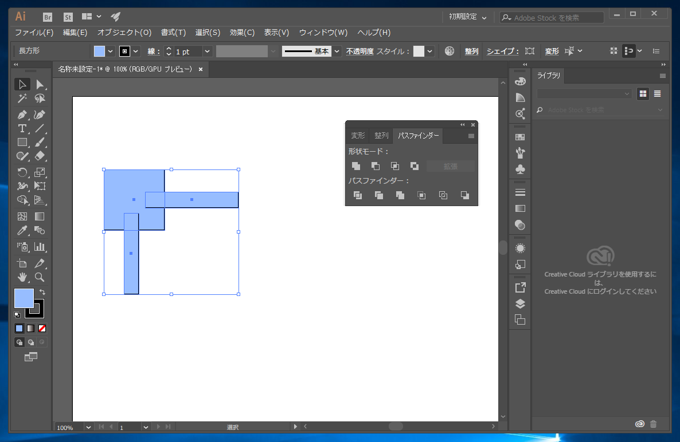

下図のパスを用意します。3つのパスを配置します。3つのパスの共通部分がありません。
3つのパスを選択します。
[パスファインダー]ウィンドウの[交差]ボタンをクリックします。共通部分が無いため「フィルターが適用できませんでした。2つの重なり合ったパスを選択してください」のダイアログが表示されます。
