2次元の平面図形 (シェイプ)を描画する手順を紹介します。

概要

「押し出し」や「回転」ツールで立体をモデリングする場合、底面や断面となる2次元の図形をはじめに描画する必要があります。 この記事では、シェイプ(2次元の閉じたパスの平面図形)を描画する手順を紹介します。

手順: 直線と鋭角の閉じたシェイプの描画

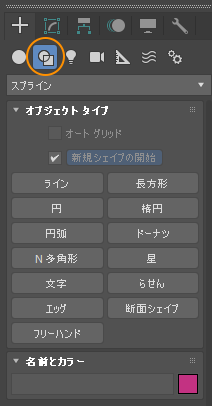

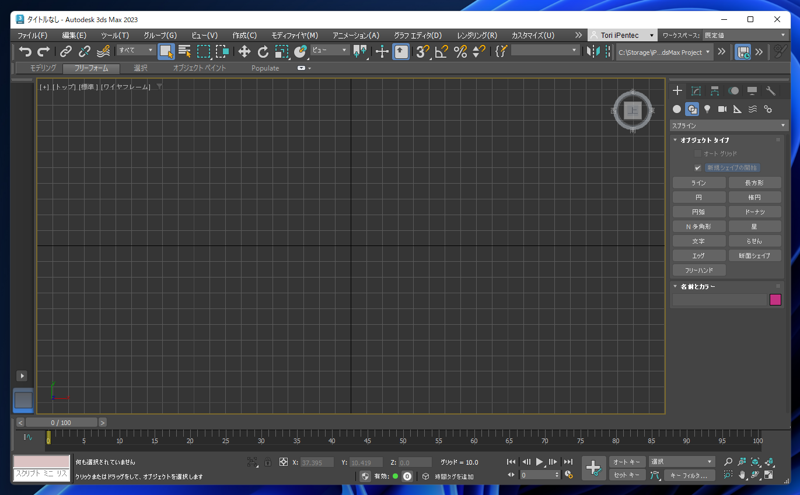

メインウィンドウ右側のコマンドパネルの[作成]タブを選択します。 タブの下のツールバーの[シェイプのボタンをクリックして選択します。~]

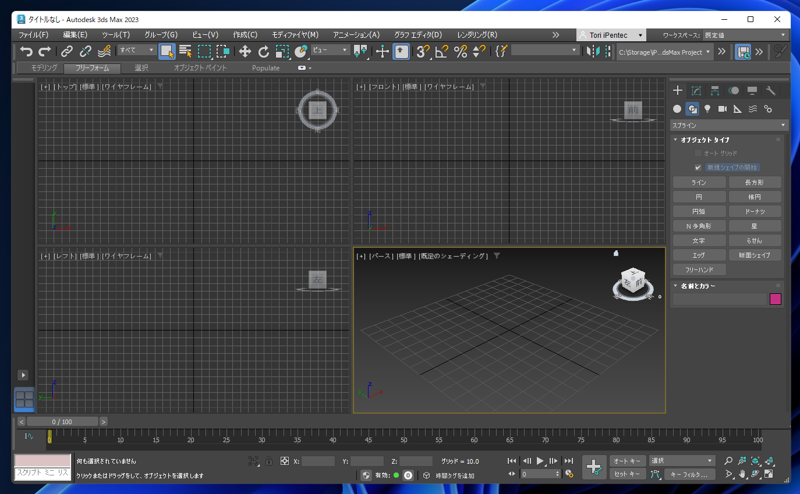

今回はビューポートのトップビューに図形を描画します。必要に応じて、作図しやすいようにトップビューのビューポートを拡大します。 (ビューポートのサイズ変更はこちらの記事を参照してください。)

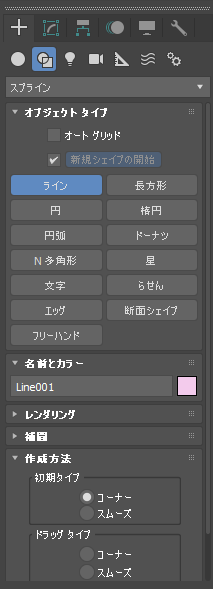

コマンドパネルで作成したい図形の種類を選択します。今回は[ライン]を選択します。


ビューポートをクリックします。図形の挑戦が作成されます。

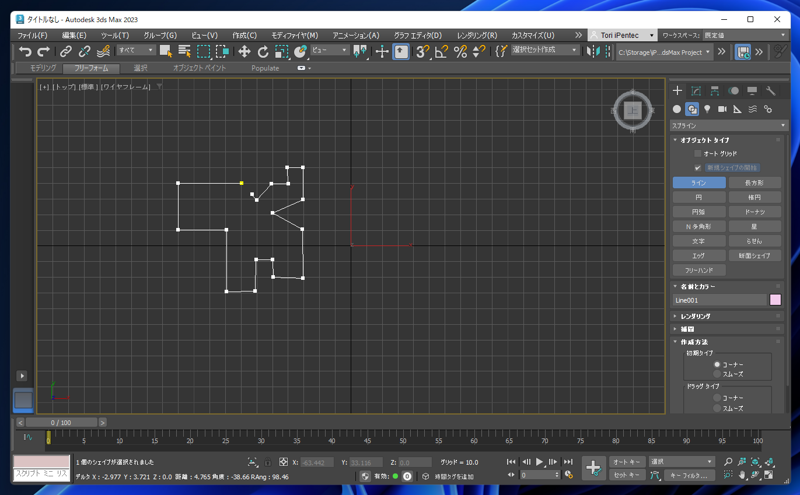

クリックを続けて図形を描画します。


今回は図形を閉じます。始点の頂点をクリックします。

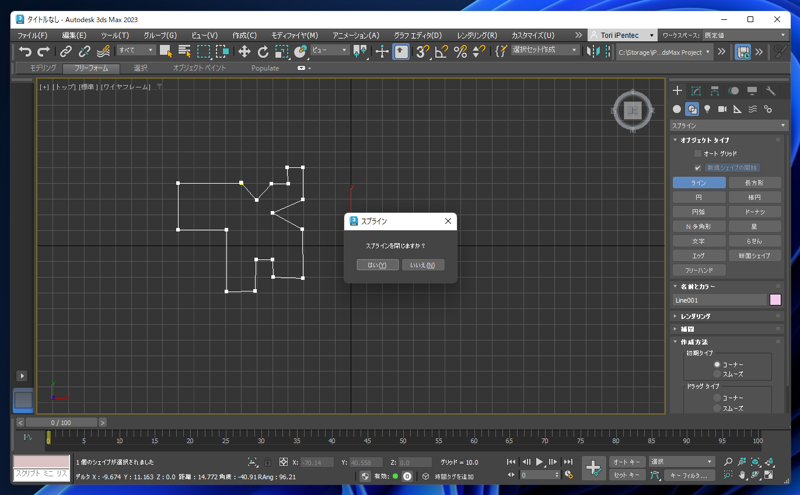

スプラインを閉じますか？の確認ダイアログが表示されます。[はい]ボタンをクリックしてスプラインを閉じます。

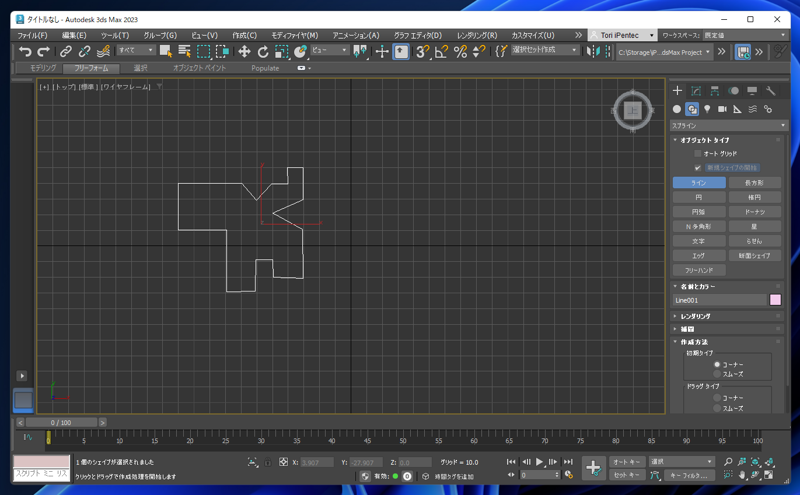

シェイプが描画できました。

手順: 曲線の閉じたシェイプの描画

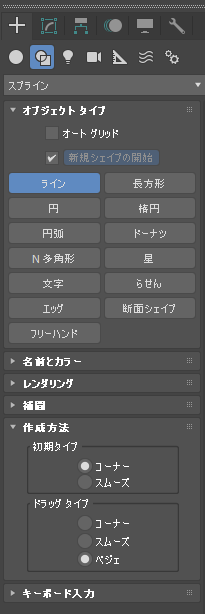

曲線で閉じたシェイプを描画します。曲線を描画する場合も、コマンドパネルで[ライン]のボタンをクリックして選択します。 下部にパラメータが表示されます。[作成方法]のカテゴリで[ドラッグ タイプ]の設定が、[ベジェ]にチェックがついていることを確認します。

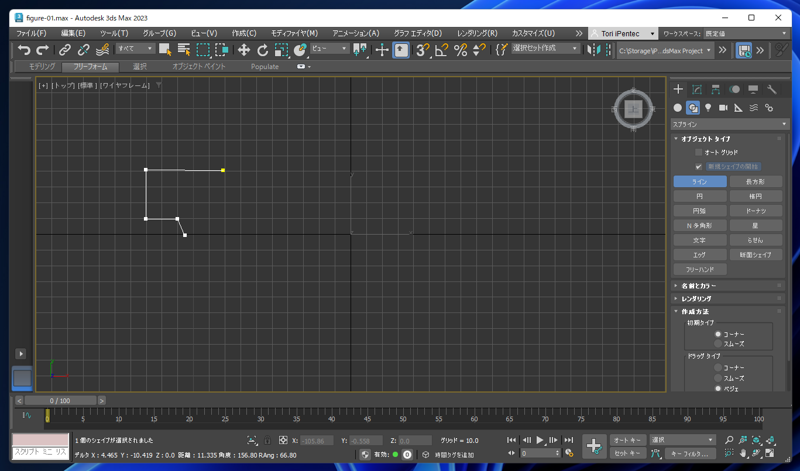

開始点をクリックします。2点目の頂点の場所でドラッグします。ドラッグすると曲線が描画できます。


頂点の位置でドラッグを繰り返して曲線を描画します。

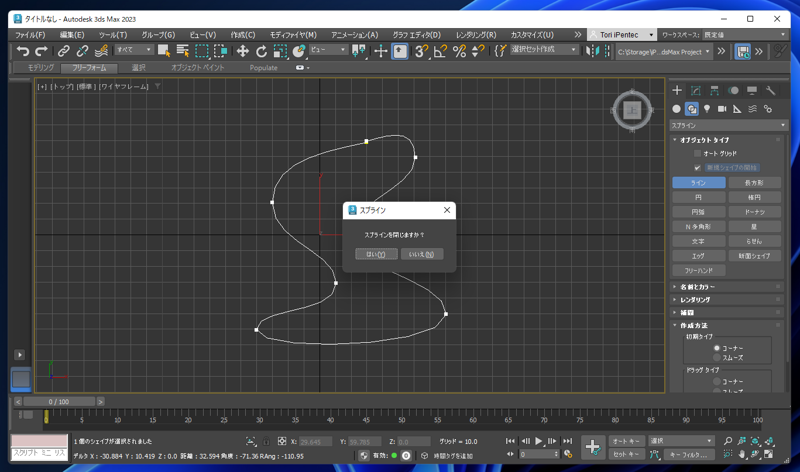

今回は図形を閉じます。始点の頂点をクリックします。 スプラインを閉じますか？の確認ダイアログが表示されます。[はい]ボタンをクリックしてスプラインを閉じます。

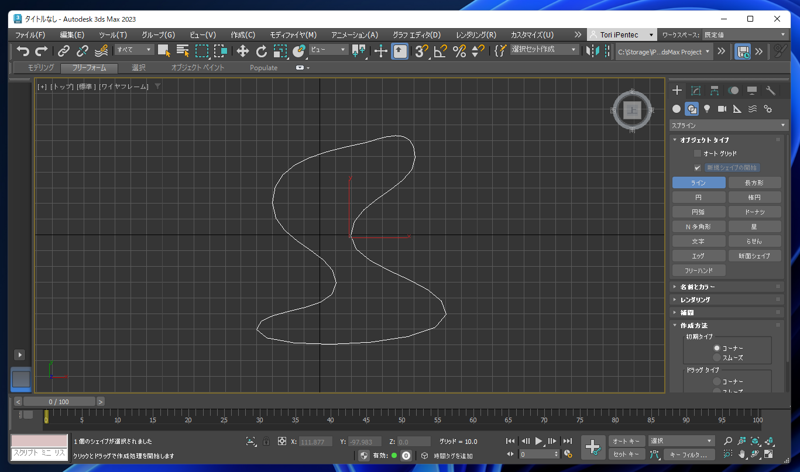

曲線のシェイプが描画できました。
