Illustratorで線の端の角を丸くする手順を紹介します。
Illustratorで作図した際に、太い線で角の部分に丸みをつけたい場合があります。
この記事では、Illustratorで線の両端の角の部分に丸みをつける手順を紹介します。

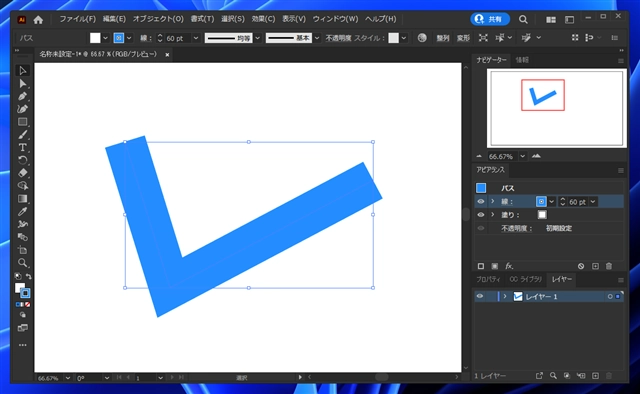

キャンバスに線のパスが描画されています。

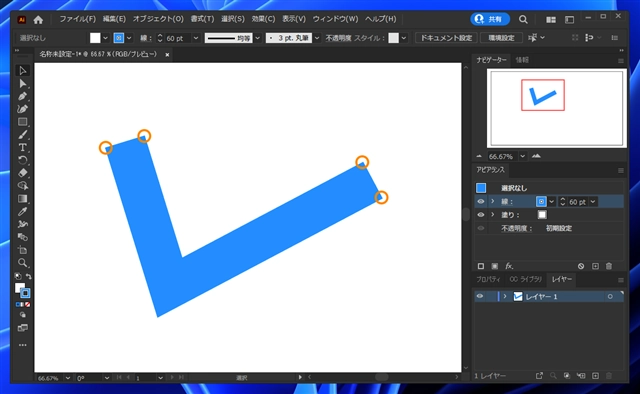

線の両端の角の部分(下図オレンジ色の丸で囲まれた部分)に丸みをつけたいです。

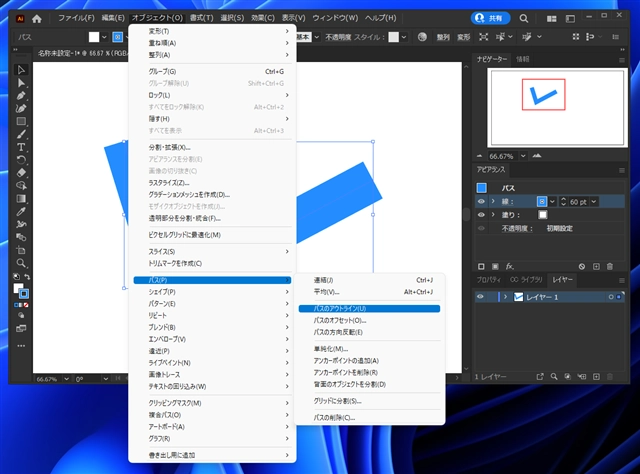

初めにパスをアウトライン化します。パスを選択した状態で、[オブジェクト]メニューの[パス]サブメニューの[パスのアウトライン]の項目をクリックします。
線のパスがアウトライン化されました。
ツールパレットから[ダイレクト選択ツール]をクリックして選択します。

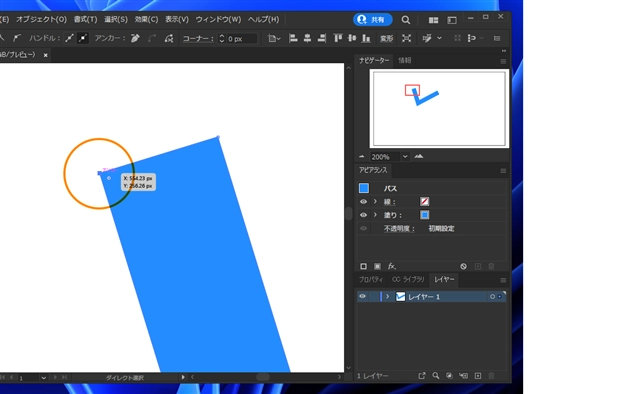

線の角の頂点をクリックして選択します。
頂点の内側にハンドル(下図オレンジ色の丸囲み部分)が表示されますので、ドラッグすると角を丸くできます。
頂点の状況や線の太さにより、ハンドルがひょじされない場合や、数値で丸みを指定したい場合には、頂点を選択後、

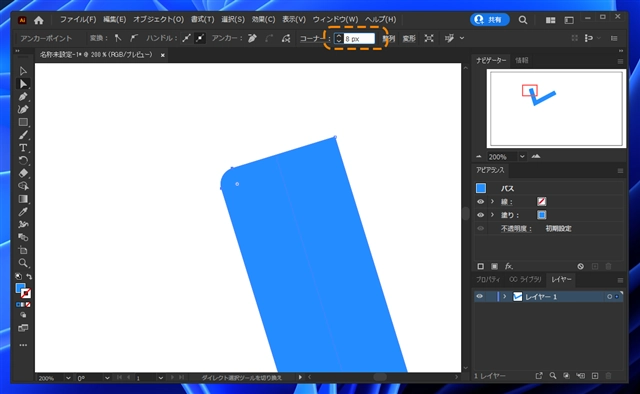

上部のコントロールバーの[コーナー]のテキストボックスに数値を入力して角の丸みを設定します。

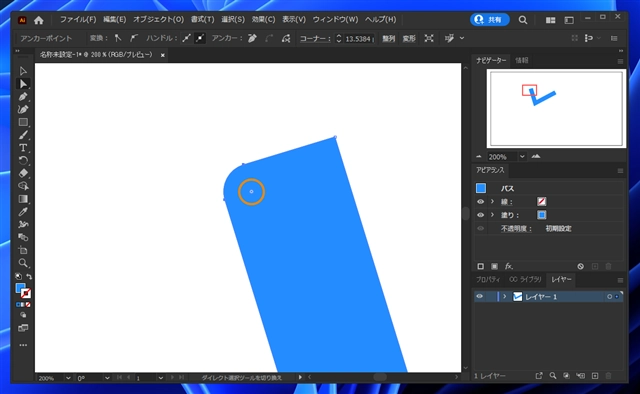

線の端の角に丸みをつけることができました。
