図形のエッジが隣接しているとフリーグラデーションの色が染みだす現象と対処法を紹介します。

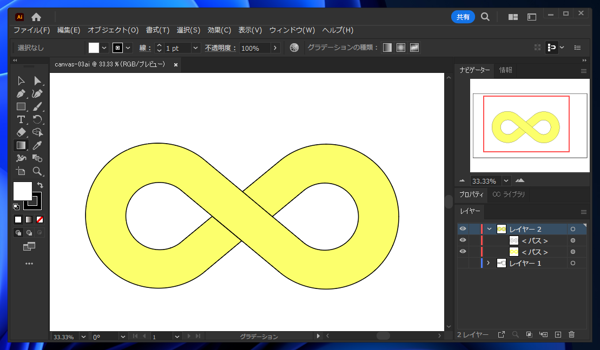

Illustratorで「∞」マークを作成します。作図の手順はこちらの記事を参照してください。

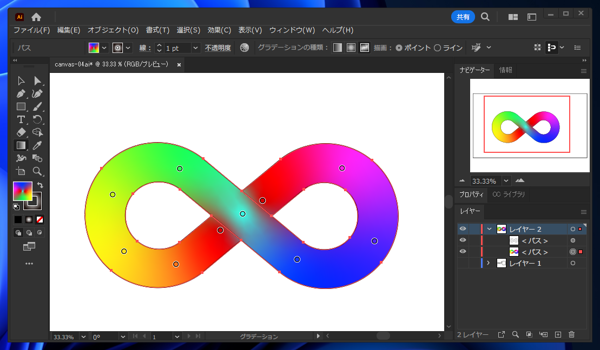

フリーグラデーションで内部をグラデーションで塗りつぶします。
ここで、中央部分の図形が交差する部分で、手前の水色の領域に、奥の赤色のグラデーションの色が染み出してしまっています。

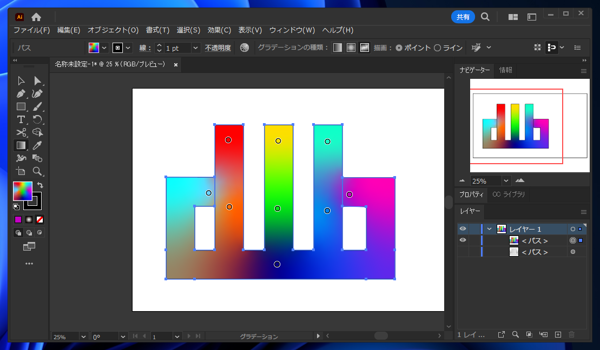

別の形状でも、エッジが近い位置に接する場所でフリーグラデーションを利用すると、色の染み出しが出てしまっていることがわかります。
同じ図形の場合、塗りの領域が隣接していると、フリーグラデーションで色の染み出しが出てしまうため、別の図形に分離することで、染み出しを防ぐことができます。

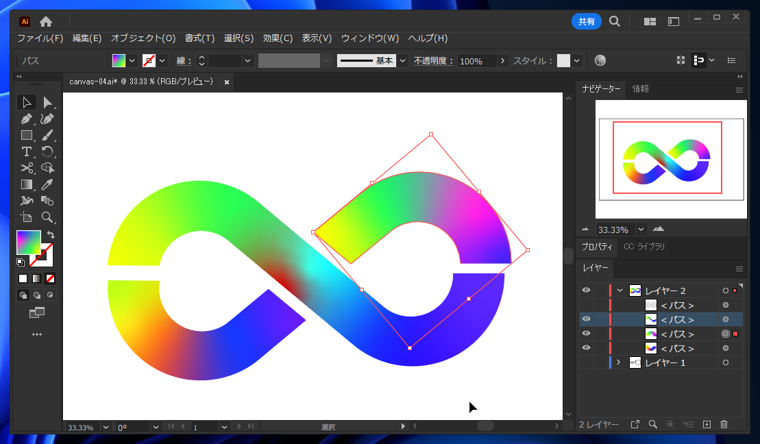

先の∞記号の場合は、はさみツールを利用して下図の位置でカットして3つの図形に分割します。

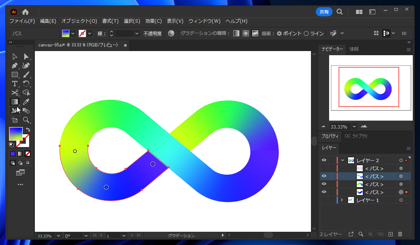

3つの図形それぞれにフリーグラデーションツールで塗りつぶしをグラデーションで設定します。

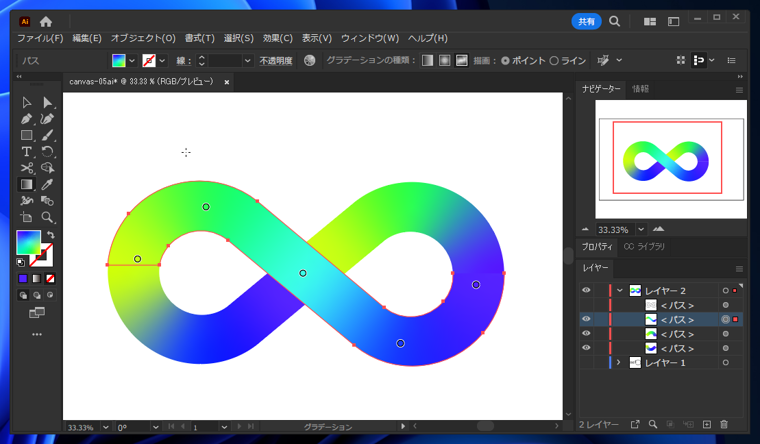

3つの図形に分割した後で、フリーグラデーションの設定をしました。中央部分の図形が交差する部分でグラデーションカラーの染み出しが発生していないことが確認できます。
意図したとおりのグラデーションでの塗りつぶしができました。

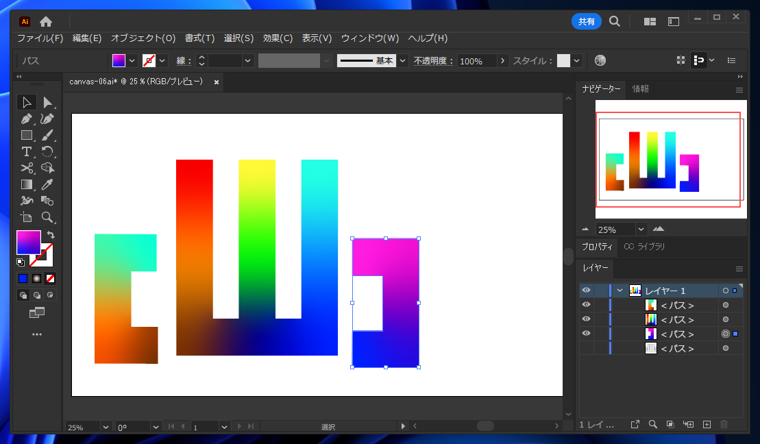

もう一つの例の場合は、図形を下図の位置でカットします。
3つの図形それぞれにフリーグラデーションを適用すると下図の状態になります。エッジが隣接している部分でも別の図形にしたことで、
グラデーションカラーの染み出しは発生しません。
