Adobe XDでペンツールで描画したアンカーポイントにハンドルを追加する方法、ハンドルのあるアンカーポイントからハンドルを削除する方法を紹介します。
Adobe XDのペンツールで、キャンバスをクリックするとアンカーポイントをハンドルの無い状態で配置できます。また、ペンツールでキャンバスをドラッグすると、
ハンドルのあるアンカーポイントを配置できます。一度配置したアンカーポイントにハンドルを追加したい場合や、ハンドルを削除して鋭角なコーナーにしたい場合があります。
この記事では、ペンツールで描画したアンカーポイントのハンドルの追加、削除方法を紹介します。
Adobe XDでペンツールを利用して下図の図形を描画します。
選択ツールで図形の線をダブルクリックします。下図の状態に表示が切り替わりパスの編集モードになります。

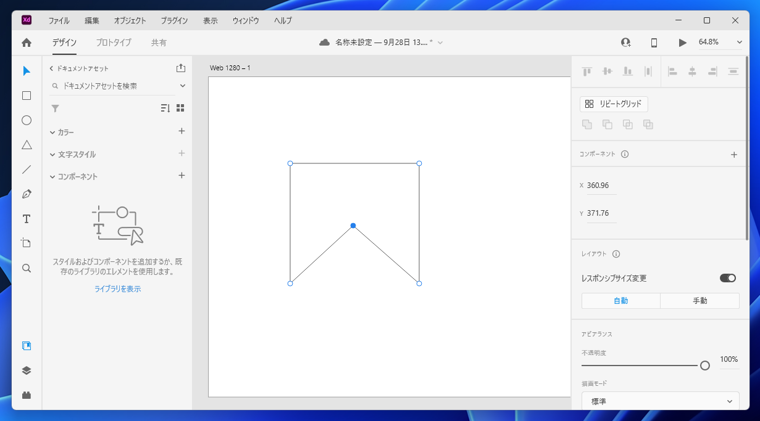

ハンドルを追加したいアンカーポイントをクリックして選択します。アンカーポイントが選択されると、アンカーポイントが青色の点で表現されます。
アンカーポイントにハンドルを追加する場合は、アンカーポイントをダブルクリックします。ハンドルが追加されコーナーが曲線になります。
アンカーポイントからハンドルを削除する場合は、ハンドルのあるアンカーポイントでダブルクリックすると、ハンドルを削除できます。
アンカーポイントのハンドルのあり、なしを切り替えることができました。
