Illustratorにて「はさみツール」を用いてパスの一部分を切り取る方法を紹介します。

手順

Illustrator を起動します。[ファイル]メニューの[新規]メニューでキャンバスを作成します。


[楕円ツール]を用いて円を描画します。

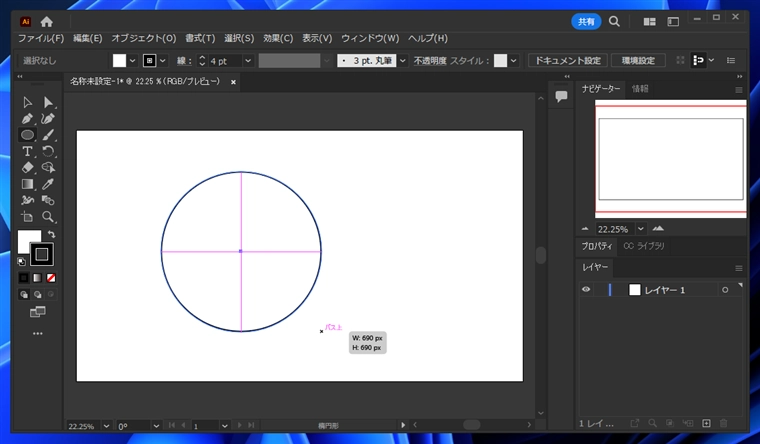

円形が描画できました。

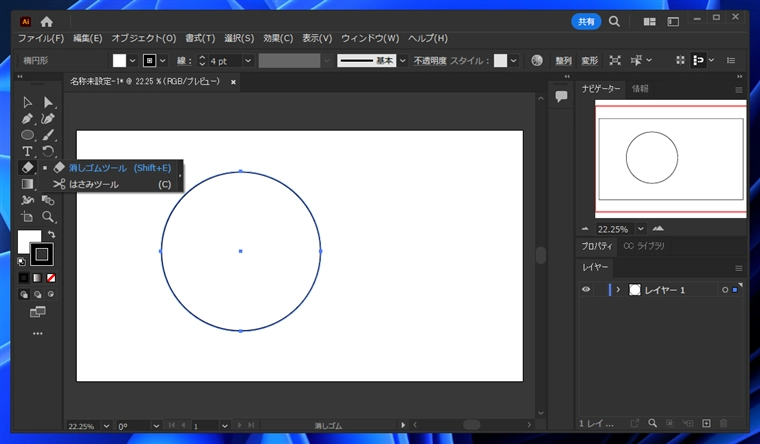

ツールパレットから[はさみツール]を選択します。はさみツールはデフォルトの設定では、 ツールパレットの[消しゴムツール]のボタンを長押しすると表示されます。

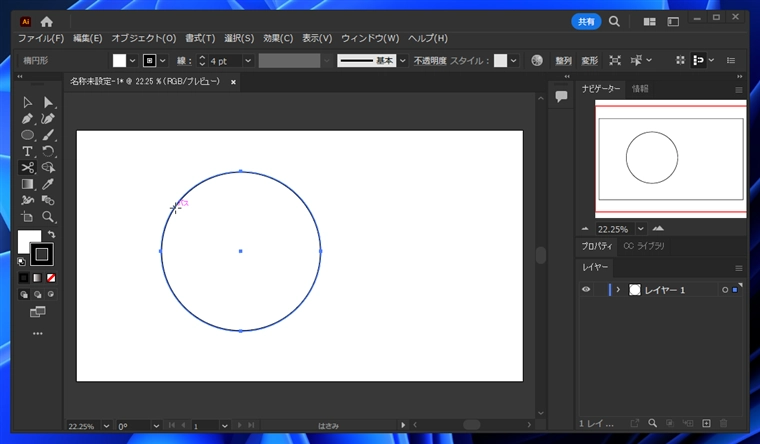

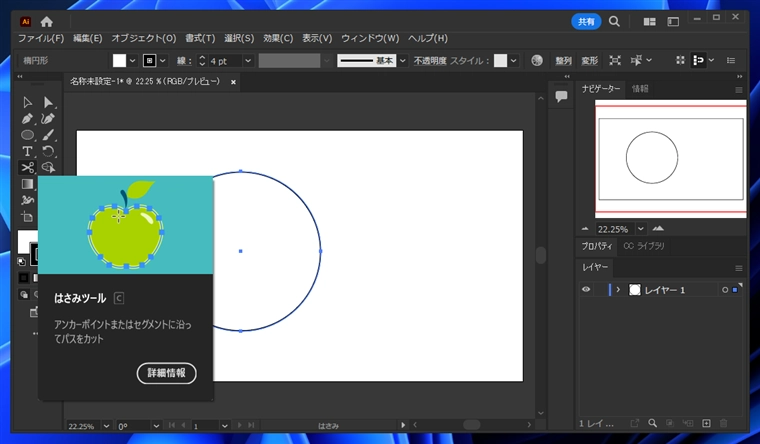

[はさみツール]のボタンをクリックしてツールを選択後、 パスを切り取りたい位置でをクリックします。


クリックするとポイントが新たに作成され、クリックした点でパスが切断されます。


続いてもう1か所、切り取りたい点をクリックします。

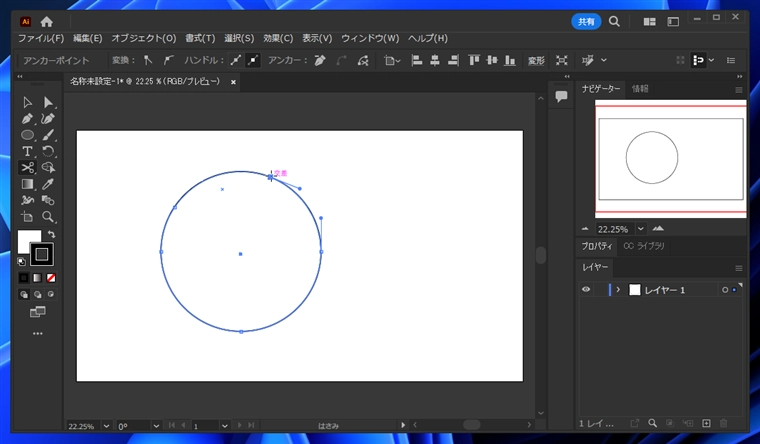

円のパスの2点を切断しました。

[選択ツール]で選択すると切り取ったパスの部分だけが選択できます。

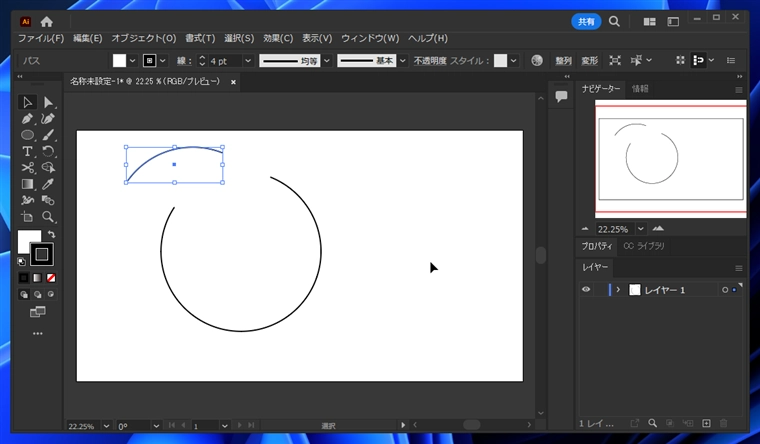

切り取ったパスを移動させました。パスが分割されていることが確認できます。

参考:内部が着色されている場合(円の場合)

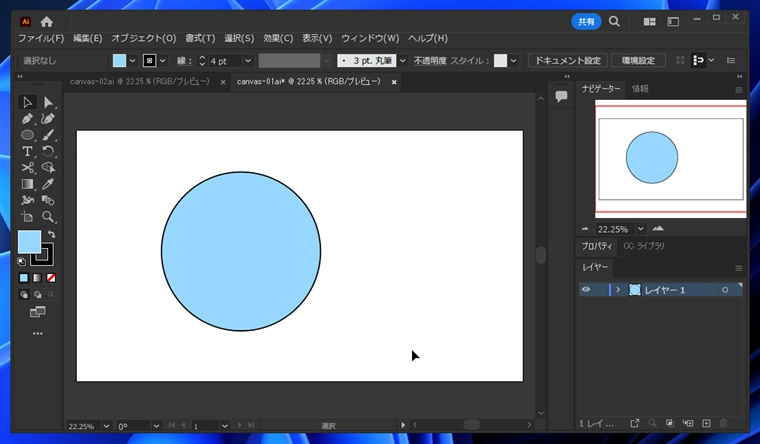

内部が着色されている場合の例です。

はさみツールでの切り取りの場合、切り取り開始点と終了点を直線で結んだ形状で切り取られます。

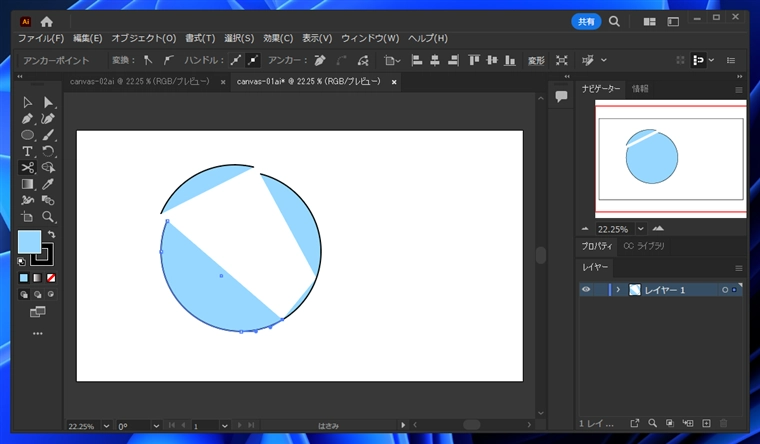

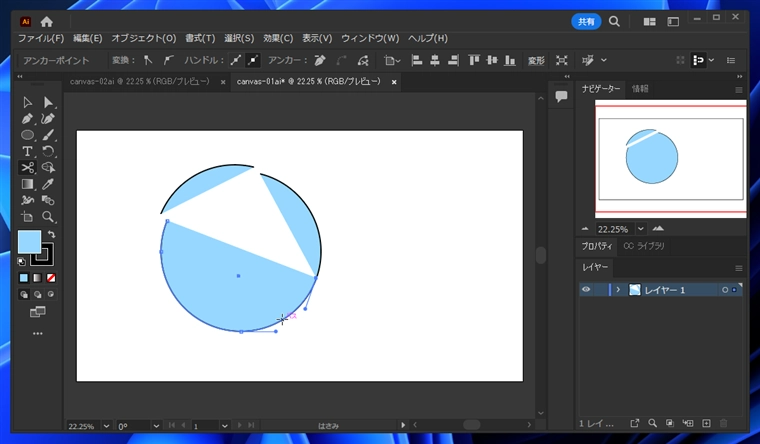

もう1か所パスを切断すると、塗りの形状が円形から変化してしまいます。

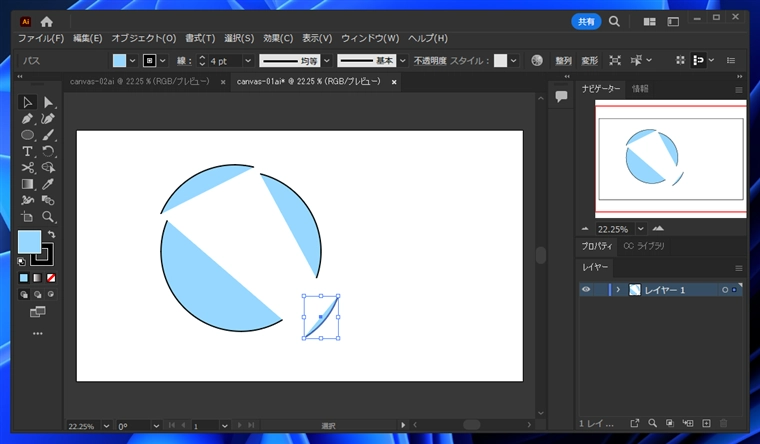

切り取った部分がそれぞれ別の図形になります。

参考:内部が着色されている場合(長方形の場合)

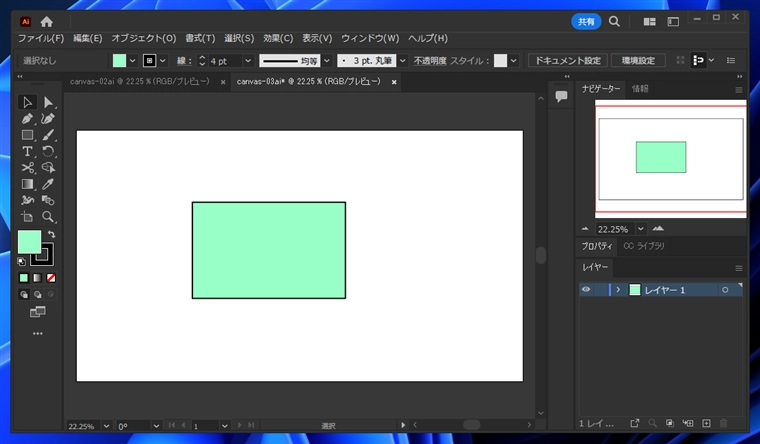

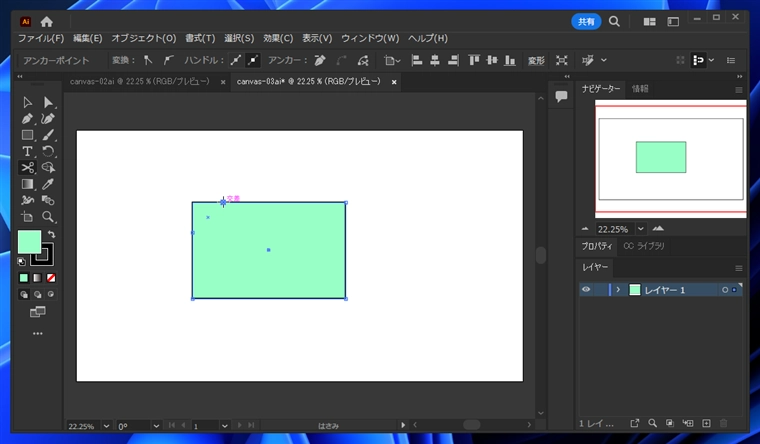

長方形の場合です。


切断すると切断した点を直線で結ぶ図形になります。

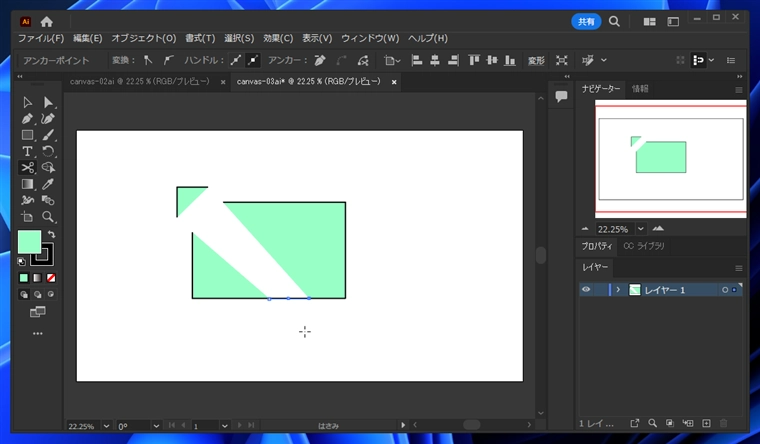

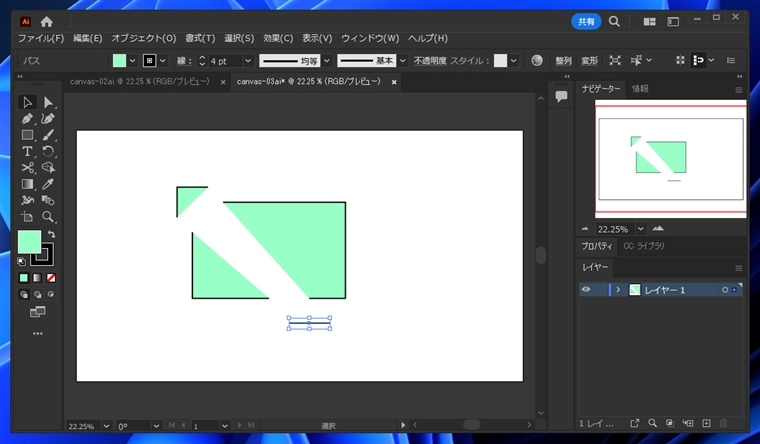

もう一カ所を切り取ると、下図の状態になります。
