Illustratorで2重線を描画する方法の紹介です。
Illustratorで2重線を描画する方法の紹介です。

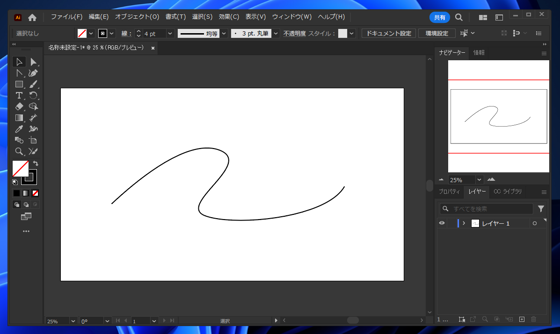

線を描画します。(下図)

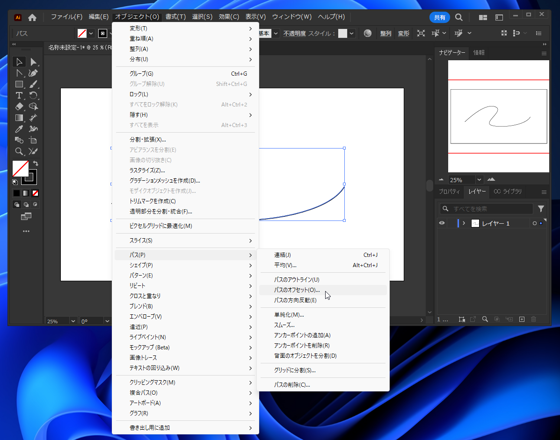

描画した線を選択し[オブジェクト]メニューの[パス]サブメニューの[パスのオフセット]の項目をクリックします。

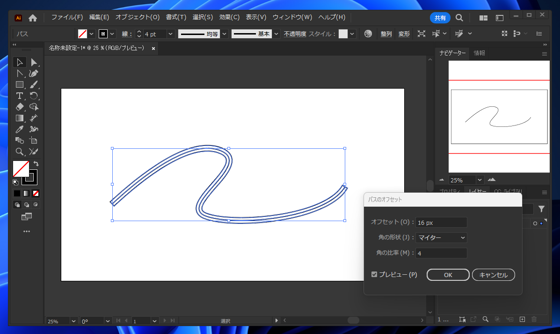

[パスのオフセット]ダイアログが表示されます。オフセットの値を設定します。値を大きくするほど線の間隔が離れます。
今回は16pxを設定します。

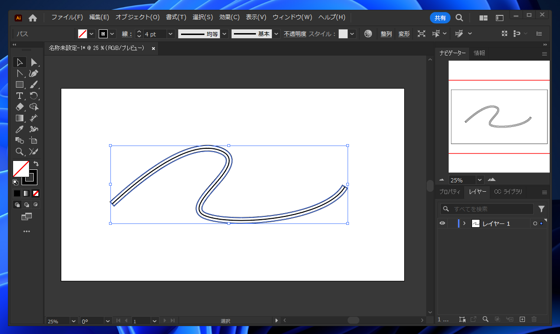

設定後の結果です。3重線で表示されています。
オフセットを確定します。
中央の線を選択して、削除または、移動します。

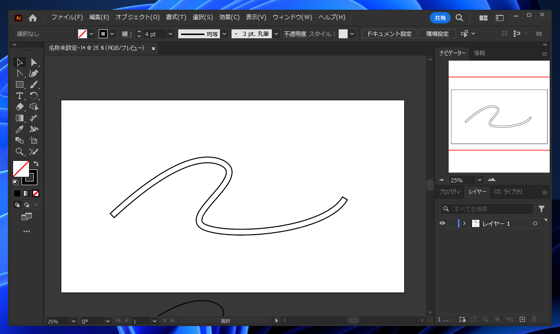

2重線が描画できました。

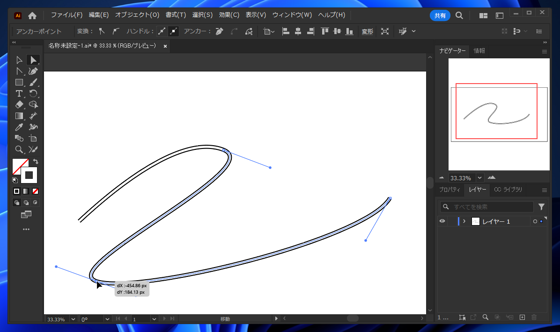

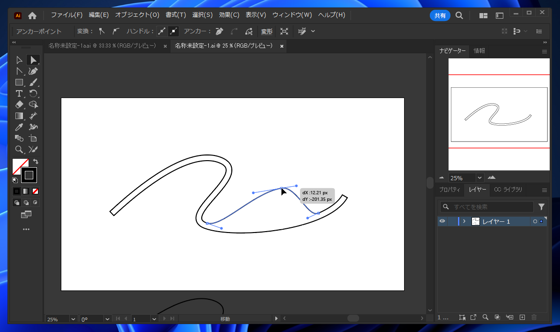

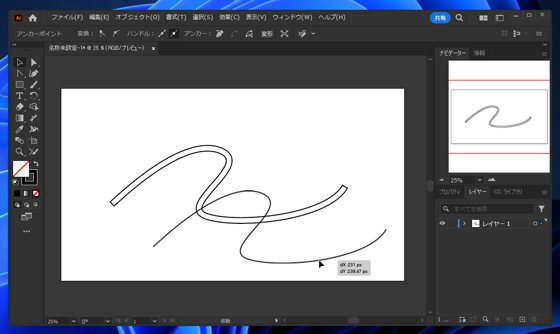

この方法で作成した場合、それぞれの線は独立のため、それぞれの線は独立して変形できます。
中心の線に残りの線が追従してほしい場合には、アピアランスでオフセットを設定します。
線を描画します。

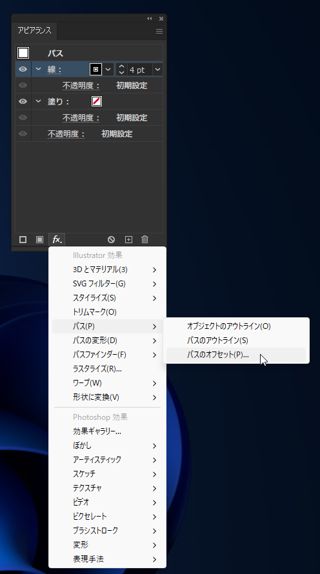

線を選択した状態でアピアランスパネルを表示します。パネル下部の[fx]のボタンをクリックします。
ドロップダウンメニューが表示されますので、[パス]の[パスのオフセット]の項目をクリックします。

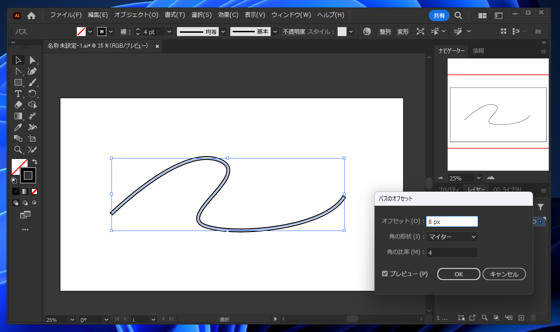

[パスのオフセット]ダイアログが表示されます。
オフセットの値を設定します。値を大きくするほど線の間隔が離れます。今回は8pxを設定します。

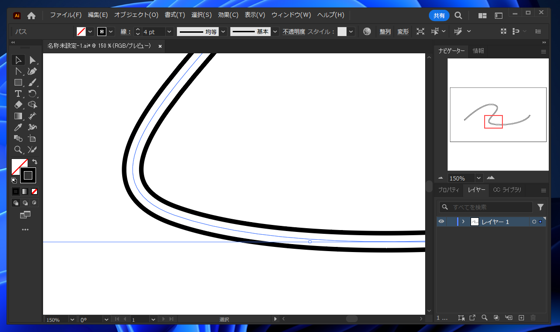

設定を確定した状態が下図です。2重線が描画できました。

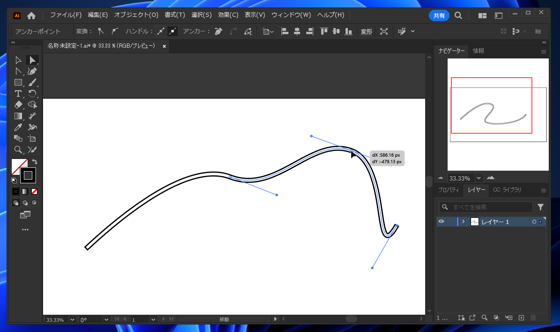

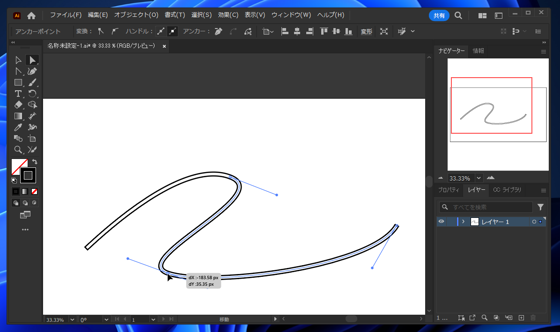

アピアランスで設定したため、中心のパスを変形すると、2重線は追従して変形します。
アピアランスで複数の線で表現する方法です。

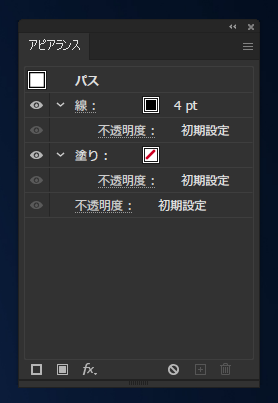

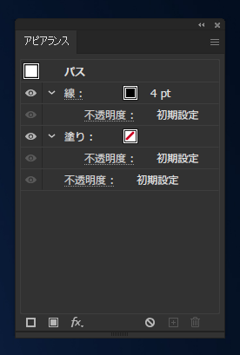

アピアランスパネルで、複数の線を追加します。アピアランスパネルを表示します。

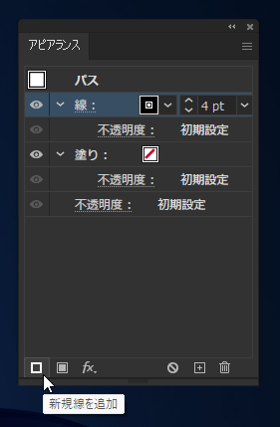

パネル左下の[新規線を追加]ボタンをクリックします。

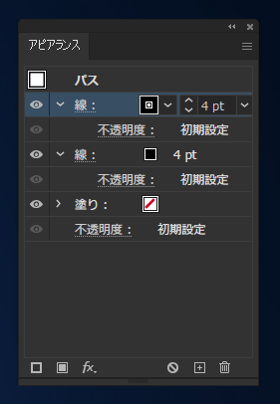

線の項目が追加されました。

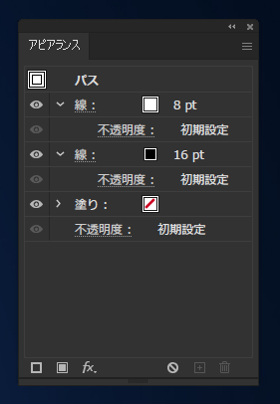

線の幅と色を設定します。太い黒線の内側に背景色と同じ白戦を描画することで2重線に見える線を表現します。

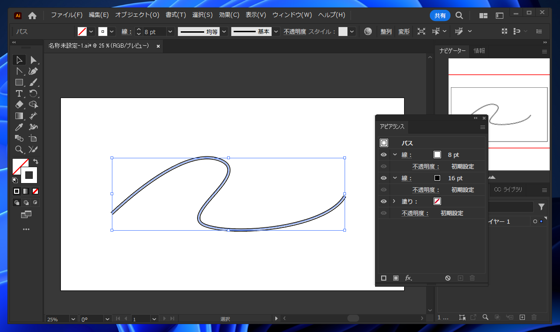

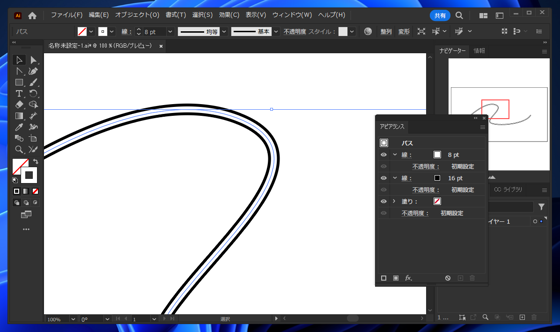

結果は下図になります。2重線が表現できています。

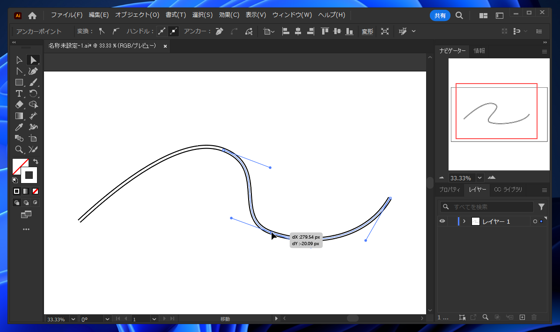

この場合もアピアランスで設定されているため、線の形状が変化すると残りの線は追従します。
先の方法で問題なく3重線が描画できますが、2重線の一本ごとに線の色を変えたい場合には対応できません。
また、アピアランスの線のみで表現した方法は、線が交差した際に、余白部分が白のため、交差した下の線が見えなくなります。
アートブラシを利用する方法であれば、それぞれの線の色を変更することができます。
パターンの図形を作成します。作成した図形をアートブラシに登録します。
アートブラシの登録手順は[こちらの記事を参照してください。

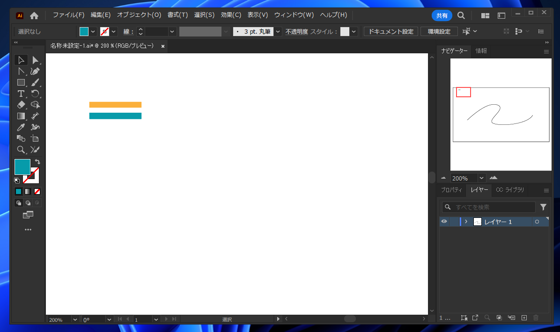

アートブラシのブラシパターンを作成します。今回はオレンジと緑色の線の2重線とします。

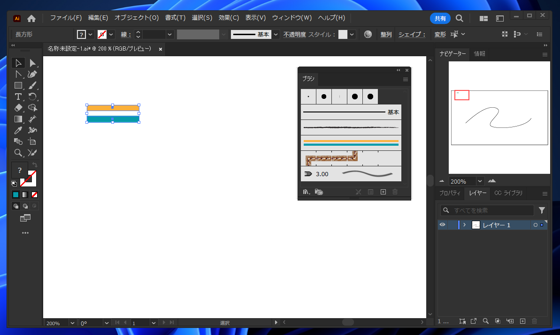

2つの直線を選択し、ドラッグしてブラシパネルにドロップします。

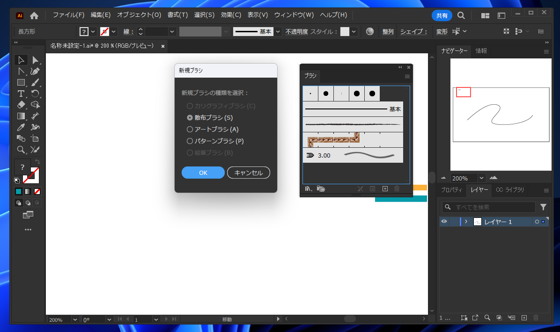

[新規ブラシ]ダイアログが表示されます。

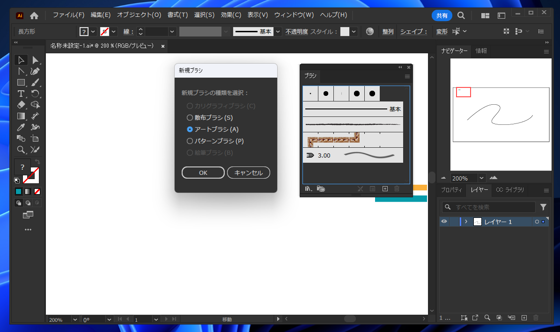

[アートブラシ]のラジオボタンをクリックしてチェックします。チェック後[OK]ボタンをクリックします。

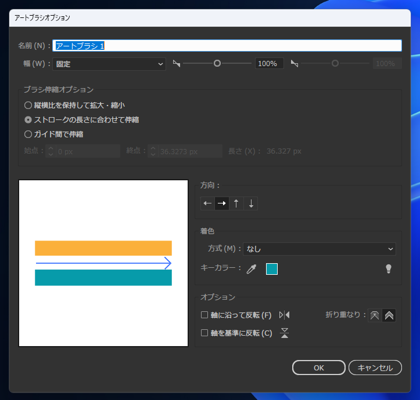

アートブラシオプションダイアログが表示されます。[ストロークの長さに合わせて伸縮]の設定にし、左から右への方向とします。
設定ができたら[OK]ボタンをクリックして設定を確定します。
ブラシパネルにアートブラシが追加されました。

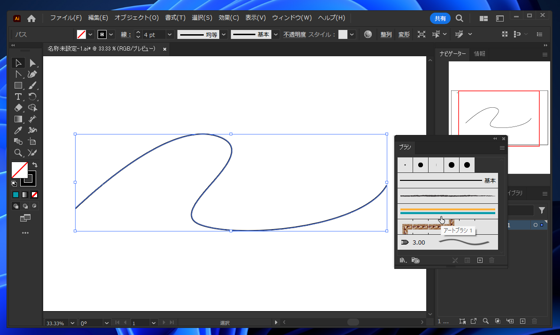

2重線にしたい線をクリックして選択します。選択された状態で、先ほど追加したブラシパネルのアートブラシの項目をクリックします。

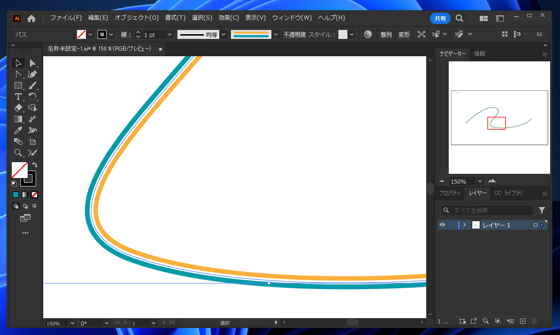

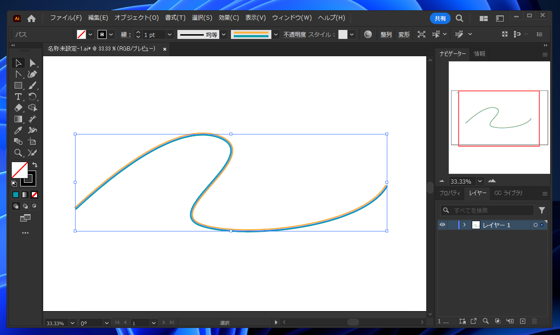

アートブラシが適用され、2重線の表現に変わりました。

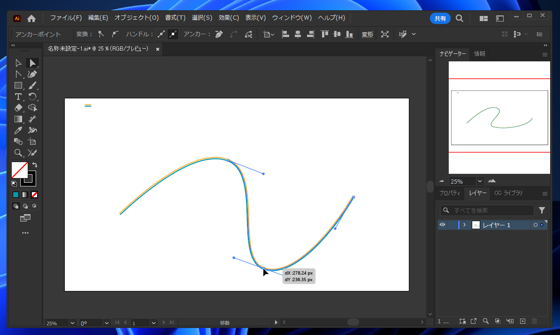

ブラシ表現のため、線の形状が変化すると、残りの線も追従します。

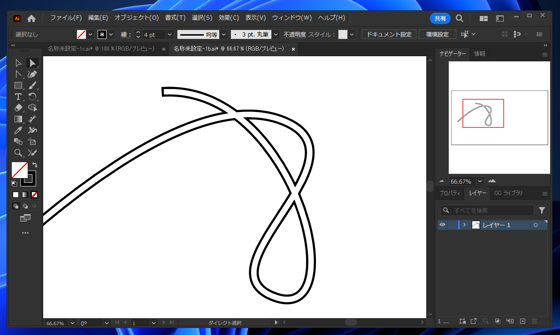

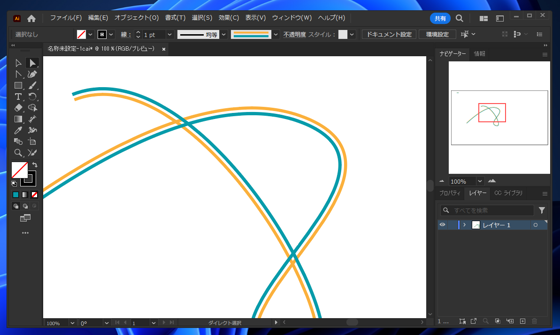

交差した場合の表現の違いです。
